W8428830 · SLIDER BANK, COMPL.: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

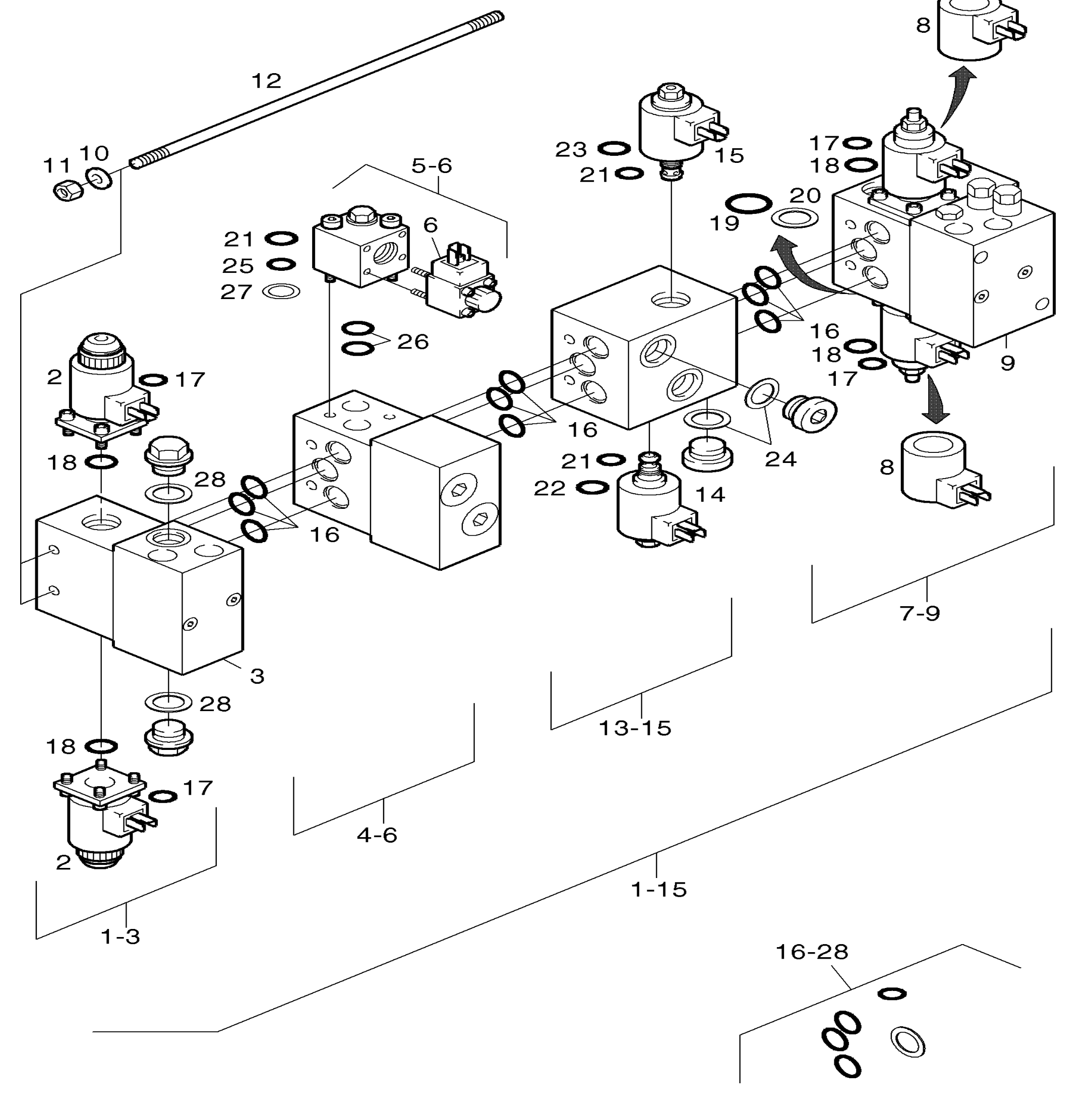

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-15 | W8428830 | SLIDER BANK, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 1-15 | W8431517 | SLIDER BANK, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 1-3 | W8425470 | WEGESCHIEBER | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8423149 | MAGNET | - | Кол-во: 2 | Купить | |
| Поз. 3 | W8459832 | VALVE BANK | - | Кол-во: 1 | Купить | |
| Поз. 4-6 | W8425468 | WEGESCHIEBER | - | Кол-во: 1 | Купить | |
| Поз. 5-6 | W8425469 | CONTROL VALVE | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8412257 | MAGNET | - | Кол-во: 1 | Купить | |
| Поз. 7-9 | W8426574 | WEGESCHIEBER | - | Кол-во: 1 | Купить | |
| Поз. 8 | W8425464 | MAGNET | - | Кол-во: 2 | Купить | |
| Поз. 9 | W8425944 | VALVE BANK | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8002045 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 11 | W8004989 | HEXAGON NUT | - | Кол-во: 2 | Купить | |
| Поз. 12 | W8425477 | STUD | - | Кол-во: 2 | Купить | |
| Поз. 13-15 | W8425466 | WEGESCHIEBER | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8425467 | VALVE | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8424219 | VALVE | - | Кол-во: 1 | Купить | |
| Поз. 16-28 | W8425472 | SEAL KIT | - | Кол-во: 1 | Купить | |
| Поз. 16 | — | O-RING | 10,82x1,78 | Кол-во: 9 | Купить | |
| Поз. 17 | — | O-RING | 7,65x1,78 | Кол-во: 6 | Купить | |
| Поз. 18 | — | O-RING | 15,60x1,78 | Кол-во: 4 | Купить | |
| Поз. 19 | — | SEAL | DIN 7603-14x18x1,5 | Кол-во: 1 | Купить | |
| Поз. 20 | — | SEAL | M14x1,5 NBR | Кол-во: 1 | Купить | |
| Поз. 21 | — | O-RING | 12,42x1,78 | Кол-во: 3 | Купить | |
| Поз. 22 | — | O-RING | 15x2 | Кол-во: 1 | Купить | |
| Поз. 23 | — | O-RING | 14,04x2,61 | Кол-во: 1 | Купить | |
| Поз. 24 | — | SEAL | G3/8 NBR | Кол-во: 1 | Купить | |
| Поз. 25 | — | O-RING | 8x1,5 | Кол-во: 1 | Купить | |
| Поз. 26 | — | O-RING | 9,25x1,78 | Кол-во: 2 | Купить | |
| Поз. 27 | — | SEAL | - | Кол-во: 1 | Купить | |
| Поз. 28 | — | SEAL | DIN 7603-St-A14x18x1,5 | Кол-во: 2 | Купить |
