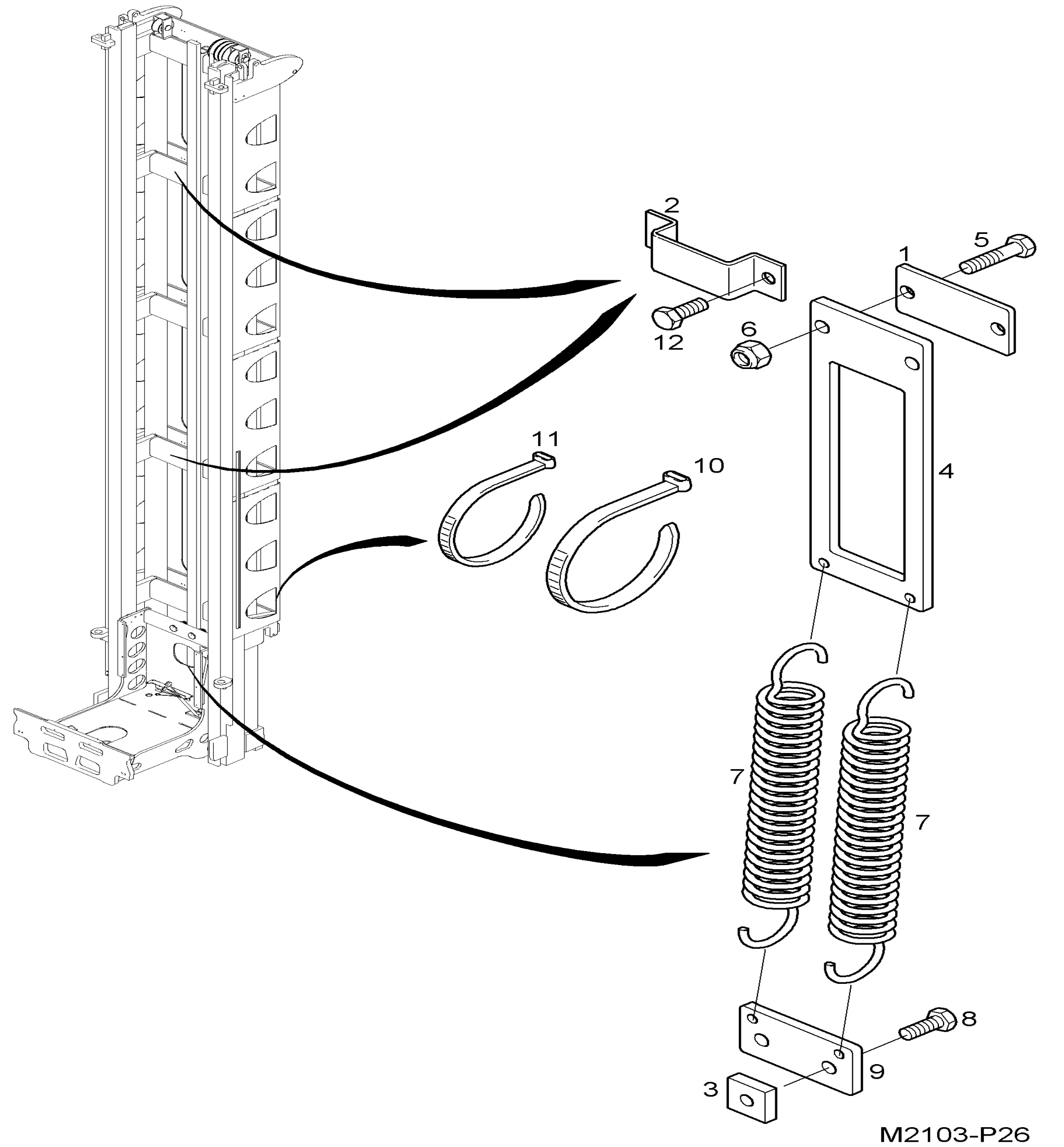

FLAT PART · Схема 1: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← W8428830 · SLIDER BANK, COMPL.

Следующая деталь

FLAT PART · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	W8279598	FLAT PART	-	Кол-во: 1	Купить
	Поз. 2	W8282926	CLAMP	-	Кол-во: 2	Купить
	Поз. 3	W8275873	SQUARE NUT	-	Кол-во: 2	Купить
	Поз. 4	W8279599	FLAT PART	-	Кол-во: 1	Купить
	Поз. 5	W8004677	HEXAGON BOLT	-	Кол-во: 2	Купить
	Поз. 6	W8410662	HEXAGON NUT	-	Кол-во: 2	Купить
	Поз. 7	W8427875	TENSION SPRING	-	Кол-во: 2	Купить
	Поз. 8	W8002668	HEXAGON BOLT	-	Кол-во: 2	Купить
	Поз. 9	W8279597	FLAT PART	-	Кол-во: 1	Купить
	Поз. 10	W8017133	ELECTRICAL TAPE	390x4,7	Кол-во: 4	Купить
	Поз. 11	W8017130	ELECTRICAL TAPE	150x3,5	Кол-во: 4	Купить
	Поз. 12	W8002668	HEXAGON BOLT	-	Кол-во: 4	Купить
