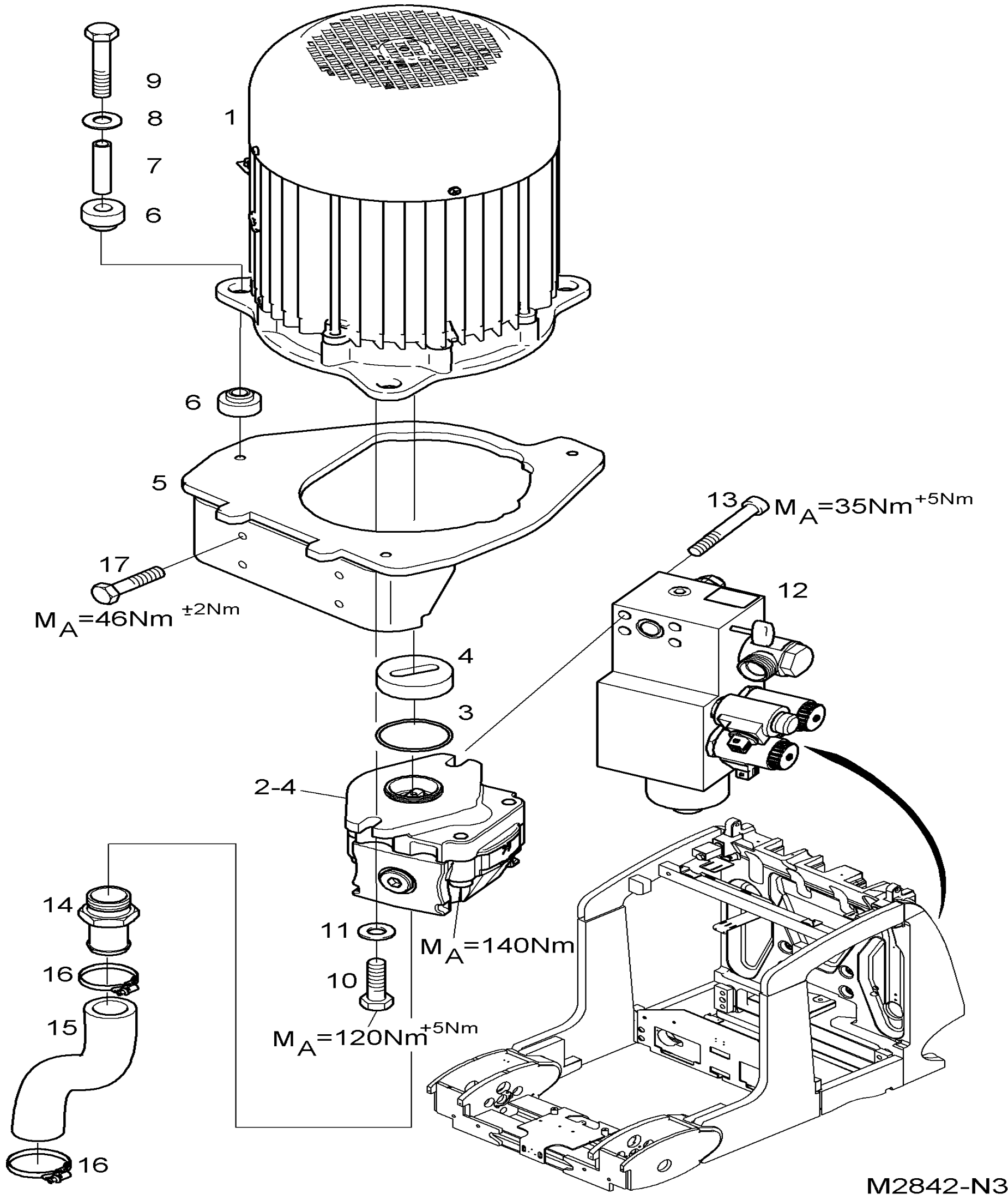

PUMP MOTOR · Схема 1: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице
Начало каталога
Следующая деталь
PUMP MOTOR · Схема 2 →
Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8434712 | PUMP MOTOR | 80V; 20kW | Кол-во: 1 | Купить | |
| Поз. 2-4 | W8432820 | PUMP | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8425689 | O-RING | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8437139 | CATCH | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8717363 | ENGINE SUPPORT | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8417858 | SPRING ELEMENT | - | Кол-во: 6 | Купить | |
| Поз. 7 | W8205188 | PIPE, TUBE | - | Кол-во: 3 | Купить | |
| Поз. 8 | W8002801 | WASHER | - | Кол-во: 3 | Купить | |
| Поз. 9 | W8418542 | HEXAGON BOLT | - | Кол-во: 3 | Купить | |
| Поз. 10 | W8422883 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 11 | W8410521 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 12 | W8431755 | VALVE BANK | AV5971-1-3 | Кол-во: 1 | Купить | |
| Поз. 13 | W8004170 | CHEESE-HEAD SCREW | 12.9 | Кол-во: 4 | Купить | |
| Поз. 14 | W8435861 | UNION | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8435863 | INTAKE HOSE | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8418041 | HOSE CLIP | - | Кол-во: 2 | Купить | |
| Поз. 17 | W8004809 | HEXAGON BOLT | - | Кол-во: 4 | Купить |
