CABLE CONDUIT: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

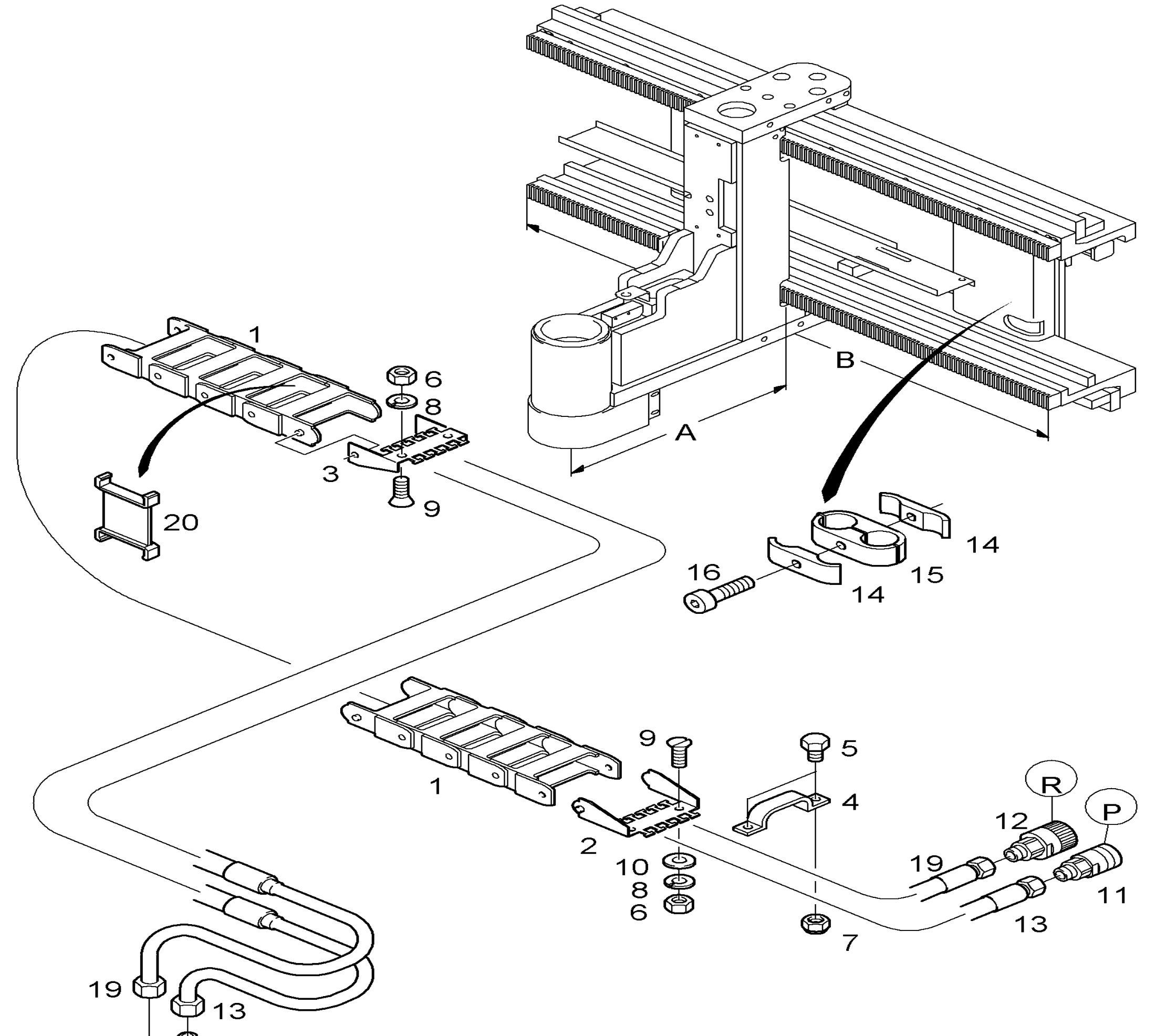

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8036406 | CABLE CONDUIT | L=B/2+195mm | Кол-во: 1 | Купить | |
| Поз. 2 | W8422284 | ANSCHLUSSSTUECK | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8422285 | ANSCHLUSSSTUECK | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8426526 | CLAMP | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8004637 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 6 | W8004977 | HEXAGON NUT | - | Кол-во: 4 | Купить | |
| Поз. 7 | W8410662 | HEXAGON NUT | - | Кол-во: 2 | Купить | |
| Поз. 8 | W8002629 | DETENT RING | - | Кол-во: 4 | Купить | |
| Поз. 9 | W8001305 | COUNTERSUNK SCREW | - | Кол-во: 4 | Купить | |
| Поз. 10 | W8002025 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 11 | W8424844 | SLEEVE | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8424847 | PLUG | - | Кол-во: 1 | Купить | |
| Поз. 13 | W8425538 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8428644 | BAFFLE | - | Кол-во: 2 | Купить | |
| Поз. 15 | W8428643 | PIPE CLAMP | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8004033 | CHEESE-HEAD SCREW | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8017729 | THREADED PIPE | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8017709 | THREADED PIPE | - | Кол-во: 1 | Купить | |
| Поз. 19 | W8425539 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 20 | W8427947 | CROSS-PIECE | - | Кол-во: 1 | Купить |
