CONTROL CURRENT CABLE: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

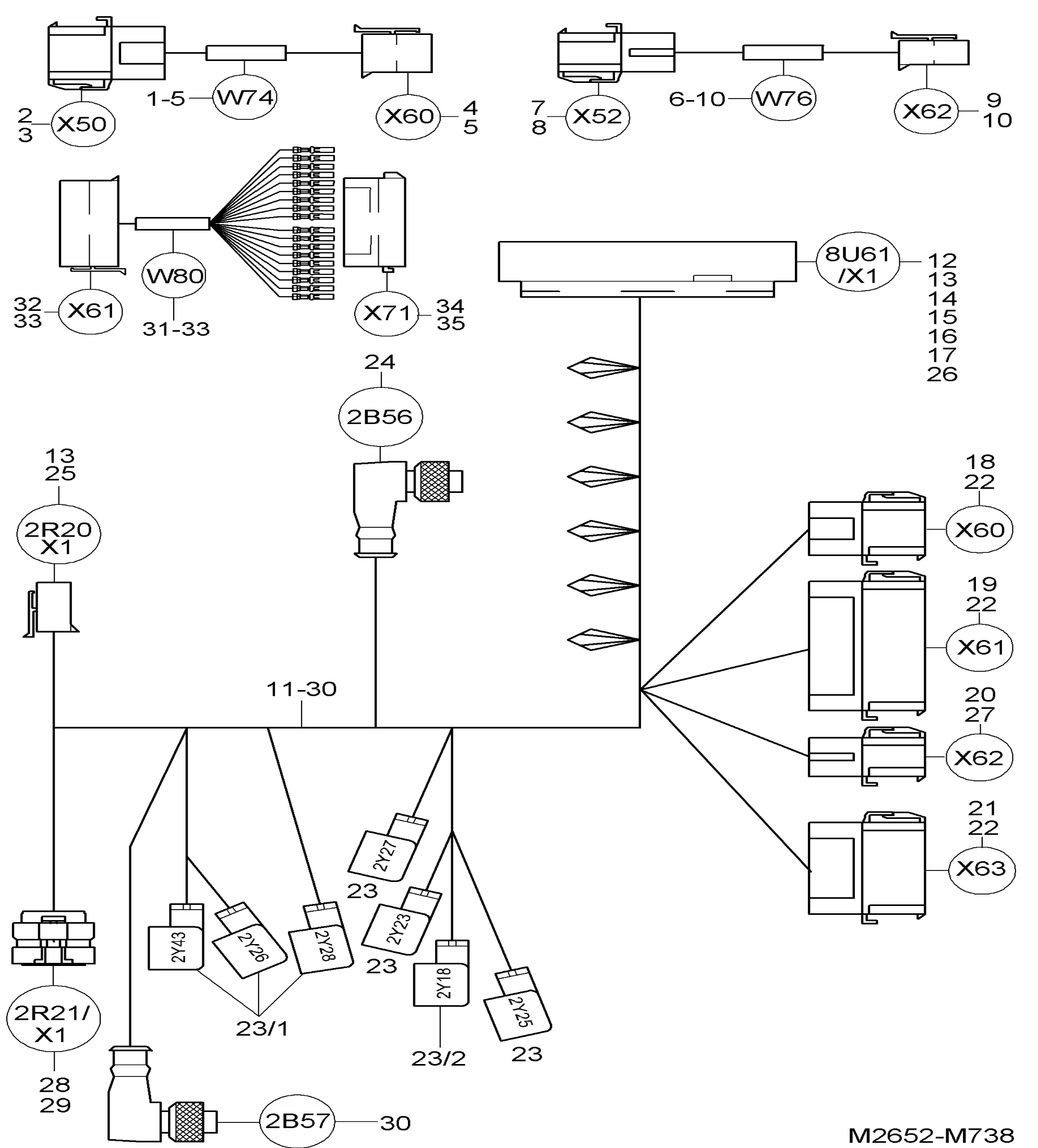

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-5 | W8388173 | CONTROL CURRENT CABLE | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8403736 | HOUSING | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 3 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 6 | Купить | |
| Поз. 4 | W8403731 | CONTACT SOCKET | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 5 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 6 | Купить | |
| Поз. 6-10 | W8388170 | CONTROL CURRENT CABLE | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8403735 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 8 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 3 | Купить | |
| Поз. 9 | W8403730 | CONTACT SOCKET | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 10 | W8405793 | CONTACT PIN | 0,2-0,5 | Кол-во: 3 | Купить | |
| Поз. 11-30 | W8715938 | KABELBAUM | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8406249 | AUFNAMGEGEHAEUSE | 42-PIN | Кол-во: 1 | Купить | |
| Поз. 13 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 7 | Купить | |
| Поз. 14 | W8407538 | CONTACT PIN | 0,5-1,0 | Кол-во: 30 | Купить | |
| Поз. 15 | W8405793 | CONTACT PIN | 0,2-0,5 | Кол-во: 1 | Купить | |
| Поз. 16 | W8403729 | CONTACT PIN | 1,5-2,5 | Кол-во: 1 | Купить | |
| Поз. 17 | W8407537 | CONTACT PIN | 0,2-0,5 | Кол-во: 3 | Купить | |
| Поз. 18 | W8403736 | HOUSING | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 19 | W8408342 | HOUSING | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 20 | W8403735 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 21 | W8403739 | HOUSING | 14-PIN | Кол-во: 1 | Купить | |
| Поз. 22 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 35 | Купить | |
| Поз. 23 | W8412272 | SOCKET | GR | Кол-во: 3 | Купить | |
| Поз. 23/1 | W8412271 | SOCKET | SW | Кол-во: 3 | Купить | |
| Поз. 23/2 | W8410025 | SOCKET | GR | Кол-во: 1 | Купить | |
| Поз. 24 | W8409234 | SOCKET | L=2m | Кол-во: 1 | Купить | |
| Поз. 25 | W8403730 | CONTACT SOCKET | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 26 | W8409697 | CAP | 42-PIN | Кол-во: 1 | Купить | |
| Поз. 27 | W8409690 | CONNECTOR | 2,8/0,2-0,5 | Кол-во: 3 | Купить | |
| Поз. 28 | W8409283 | PLUG | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 29 | W8409286 | SOCKET CONTAC | 0,35-0,75 | Кол-во: 3 | Купить | |
| Поз. 30 | W8409234 | SOCKET | L=2m | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8703031 | CONTROL CURRENT CABLE | L=3100mm | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8388859 | CONTROL CURRENT CABLE | L=3300mm | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8390956 | CONTROL CURRENT CABLE | L=3600mm | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8390958 | CONTROL CURRENT CABLE | L=3800mm | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8390960 | CONTROL CURRENT CABLE | L=4000mm | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8703032 | CONTROL CURRENT CABLE | L=4200mm | Кол-во: 1 | Купить | |
| Поз. 31-33 | W8703033 | CONTROL CURRENT CABLE | L=4400mm | Кол-во: 1 | Купить | |
| Поз. 32 | W8405567 | CONTACT SOCKET | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 33 | W8403726 | CONTACT PIN | 0,5-1,0 | Кол-во: 18 | Купить | |
| Поз. 34 | W8408342 | HOUSING | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 35 | W8403863 | CONNECTOR | 2,8/0,5-1,0 | Кол-во: 18 | Купить |
