52008357 · Фиксаторы, серединная мачта: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51104202 · Фиксаторы, внешняя мачта ZT/ZZ/DZ

Следующая деталь

52018261 · Фиксаторы, вилочные носители DZ/ZT/ZZ/4R →

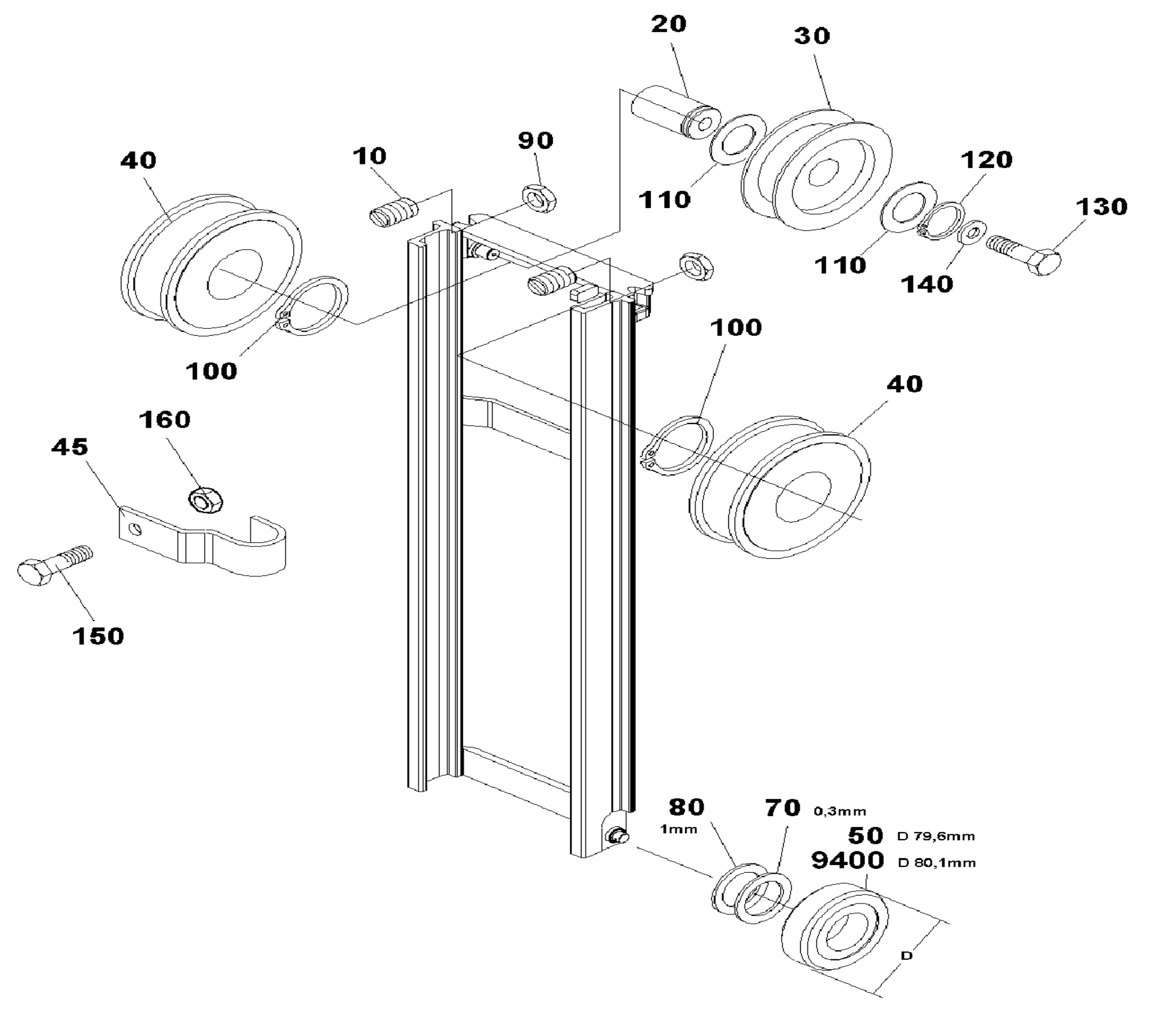

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	52008357	Фиксаторы, серединная мачта	Кол-во: 1	Купить
	Поз. 10	50041321	винт M16	Кол-во: 2	Купить
	Поз. 20	52006711	болт	Кол-во: 1	Купить
	Поз. 30	52006591	ролик шланга	Кол-во: 1	Купить
	Поз. 40	50016688	ролик цепи	Кол-во: 2	Купить
	Поз. 45	52006585	ремешок для крепления	Кол-во: 1	Купить
	Поз. 50	26902330	опорный ролик D79,6/D28x24/2RSR	Кол-во: 4	Купить
	Поз. 70	50055935	регулировочная шайба D 28x40x0,3	Кол-во: 12	Купить
	Поз. 80	26204120	регулировочная шайба D28x40x1,0	Кол-во: 4	Купить
	Поз. 90	26915618	гайка	Кол-во: 2	Купить
	Поз. 100	26200280	клипса 35,0X1,50	Кол-во: 2	Купить
	Поз. 110	26916830	регулировочная шайба	Кол-во: 2	Купить
	Поз. 120	26200030	клипса 25x1,2	Кол-во: 1	Купить
	Поз. 130	50011759	винт	Кол-во: 1	Купить
	Поз. 140	25500900	шайба 10,5	Кол-во: 1	Купить
	Поз. 150	24002980	винт	Кол-во: 1	Купить
	Поз. 160	25302710	гайка M6	Кол-во: 1	Купить
	Поз. 9400	26902340	опорный ролик D80,1/D28x24/2RSR	Кол-во: 4	Купить
