52017405 · цилиндр подъема · Схема 1: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 52007278 · держатель, ролик

Следующая деталь

52017405 · цилиндр подъема · Схема 2 →

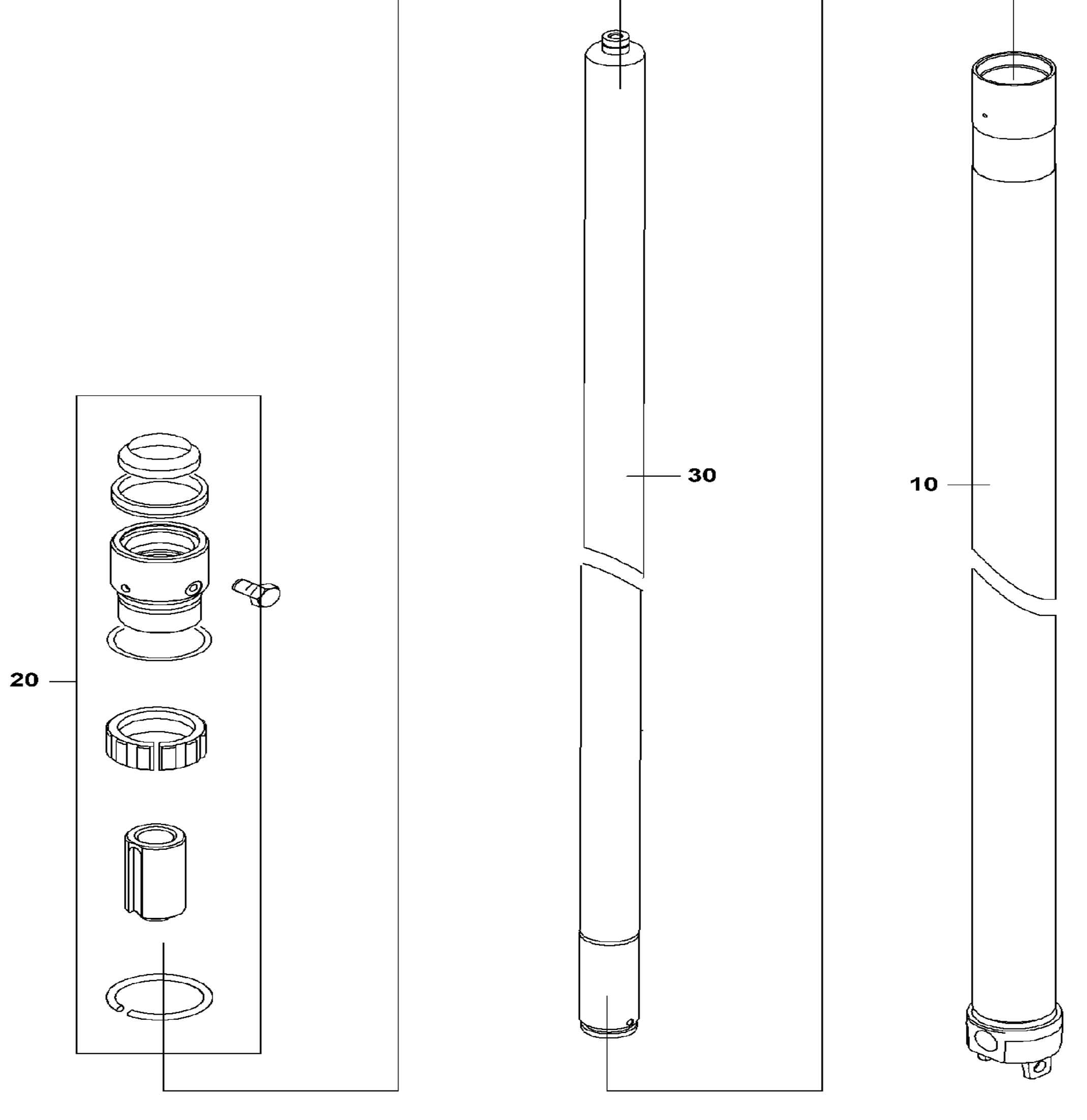

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	52017405	цилиндр подъема	Кол-во: 1	Купить
	Поз. 10	52014680	трубка цилиндра	Кол-во: 1	Купить
	Поз. 20	52016999	фискир.элементы, цилиндр подъема мачты D=36	Кол-во: 1	Купить
	Поз. 30	52017311	шток поршня	Кол-во: 1	Купить
