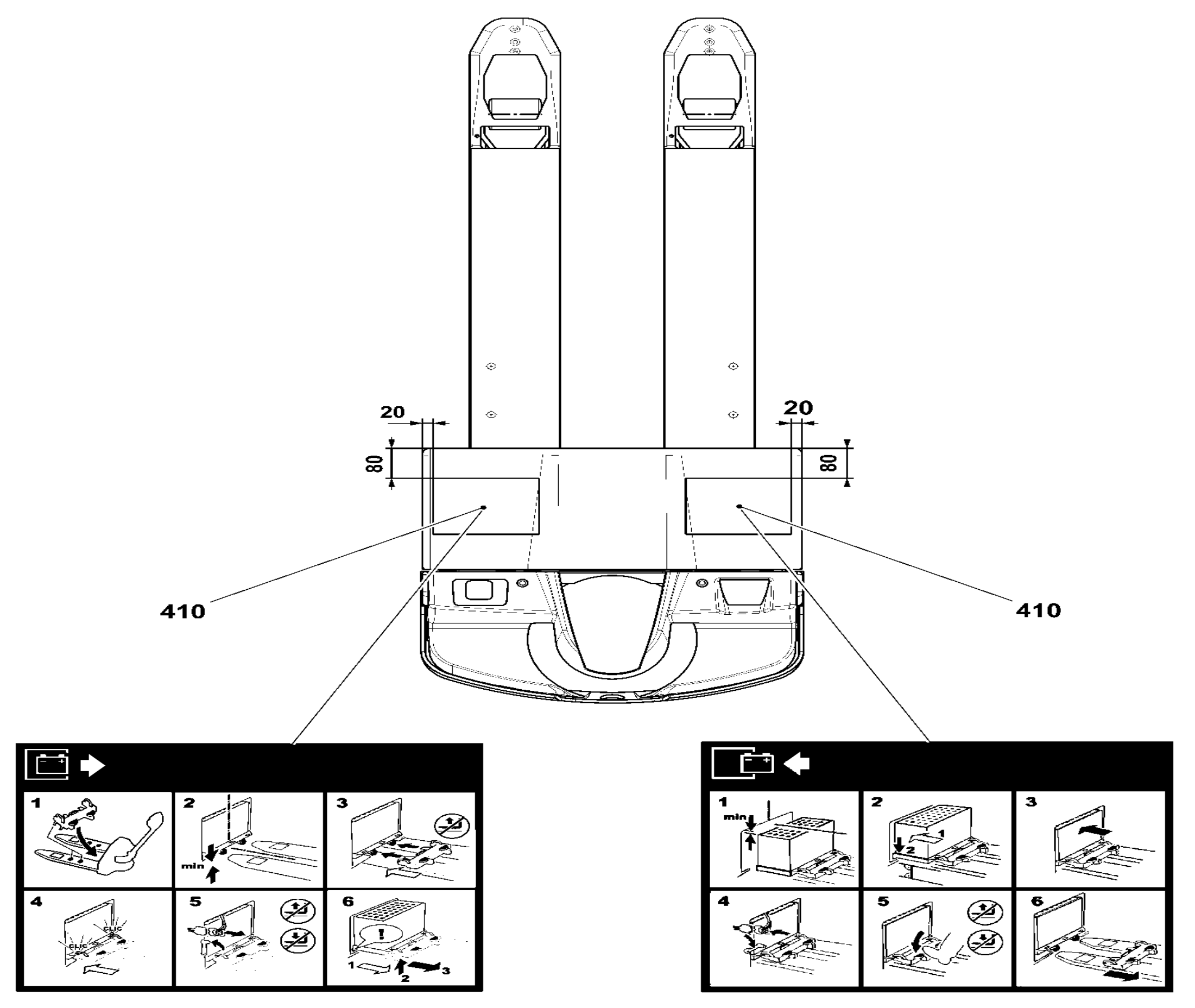

51187149 · Batteriewechselvorrichtung "Snapfit" / 458 mm · Схема 3: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51187149 · Batteriewechselvorrichtung "Snapfit" / 458 mm · Схема 2

Следующая деталь

51187149 · Batteriewechselvorrichtung "Snapfit" / 458 mm · Схема 4 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51187149	Batteriewechselvorrichtung "Snapfit" / 458 mm	Кол-во: 1	Купить
	Поз. 10	51196161	кронштейн	Кол-во: 1	Купить
	Поз. 20	51196167	вал	Кол-во: 1	Купить
	Поз. 30	51196254	крышка	Кол-во: 1	Купить
	Поз. 40	51161003	седло RAL7016	Кол-во: 1	Купить
	Поз. 50	51161008	держатель RAL7016	Кол-во: 1	Купить
	Поз. 60	51161009	фиксирующий компонент	Кол-во: 1	Купить
	Поз. 70	51161010	фиксирующий компонент Haken	Кол-во: 1	Купить
	Поз. 80	52041930	резиновая педаль	Кол-во: 2	Купить
	Поз. 90	05004640	винт	Кол-во: 4	Купить
	Поз. 100	25302900	гайка	Кол-во: 4	Купить
	Поз. 110	51132379	винт	Кол-во: 2	Купить
	Поз. 120	04562221	стопорная гайка	Кол-во: 2	Купить
	Поз. 130	52032975	винт	Кол-во: 4	Купить
	Поз. 140	04653116	гайка	Кол-во: 4	Купить
	Поз. 150	51161474	винт	Кол-во: 6	Купить
	Поз. 160	51031662	гайка	Кол-во: 6	Купить
	Поз. 170	51165181	компрессионная пружина	Кол-во: 2	Купить
	Поз. 180	26200070	клипса 22x1,2	Кол-во: 2	Купить
	Поз. 190	51161482	регулировочная шайба	Кол-во: 10	Купить
	Поз. 300	51034488	Schild, Jungheinrich JUNGHEINRICH/230/B	Кол-во: 1	Купить
	Поз. 310	51083111	Schild, Betriebsanleitung	Кол-во: 1	Купить
	Поз. 325	51180412	табличка	Кол-во: 2	Купить
	Поз. 330	05004640	винт	Кол-во: 4	Купить
	Поз. 400	51196169	Шаблон	Кол-во: 1	Купить
	Поз. 405	51181206	Сверло спиральное	Кол-во: 1	Купить
	Поз. 410	51196170	Schild, Warnschild	Кол-во: 1	Купить
