51178836 · обтекатель: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51100380 · комплект кабелей ASW/vorne/hinten

Следующая деталь

51187772 · покрытие пола →

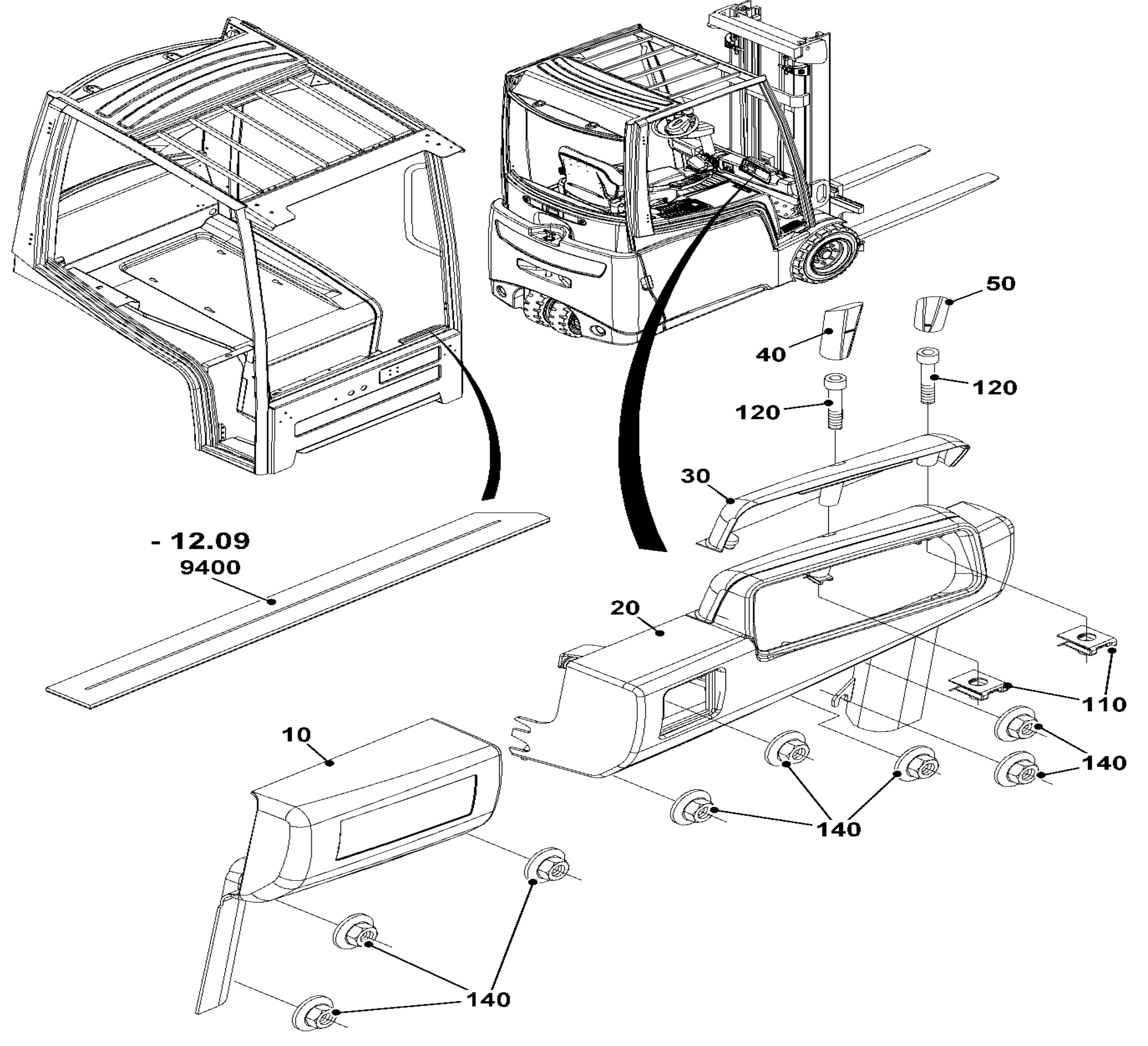

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51178836	обтекатель	Кол-во: 1	Купить
	Поз. 10	51178822	крышка левая RAL7016	Кол-во: 1	Купить
	Поз. 20	51178824	крышка правая RAL7016	Кол-во: 1	Купить
	Поз. 30	51178825	капот ob/RAL7016	Кол-во: 1	Купить
	Поз. 40	51178826	крышка ob/RAL7016	Кол-во: 1	Купить
	Поз. 50	51178829	крышка ob/RAL7016	Кол-во: 1	Купить
	Поз. 110	04514457	фиксирующая гайка M6/S=0, 5-4	Кол-во: 2	Купить
	Поз. 120	24200100	винт M6X30	Кол-во: 2	Купить
	Поз. 140	04668473	гайка	Кол-во: 8	Купить
	Поз. 9400	51138662	клейкая лента/ n=m 200mm	Кол-во: 0	Купить
