51158788 · электрич. Система SP/MP · Схема 1: детали Jungheinrich EFG 213 G115-550DZ

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 51137321 · Электрооборудование, фары S5/S6 (48V)

Следующая деталь

51158788 · электрич. Система SP/MP · Схема 2 →

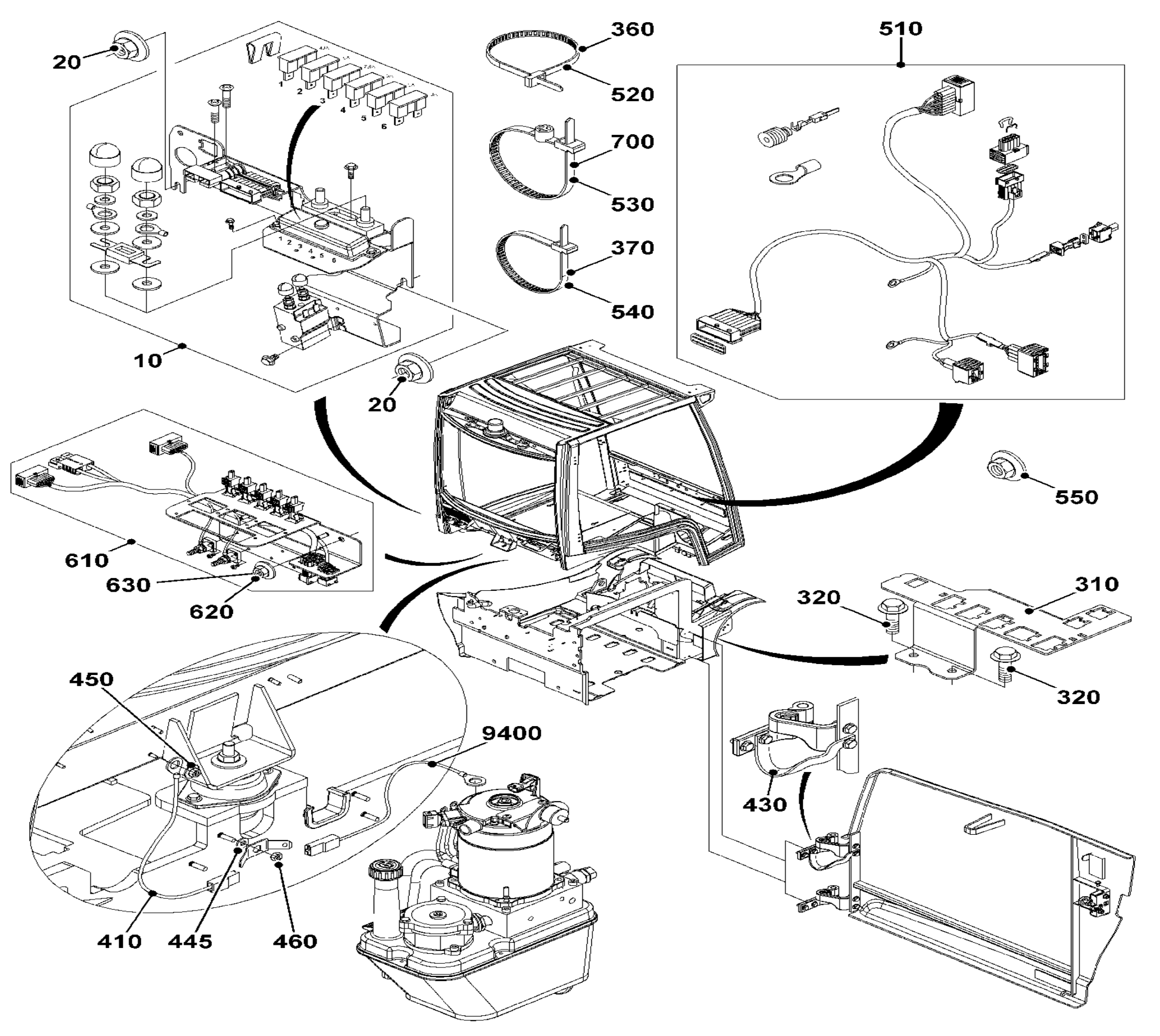

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. —	51158788	электрич. Система SP/MP	Кол-во: 1	Купить
	Поз. 10	51158742	группа контакторов	Кол-во: 1	Купить
	Поз. 20	04668473	гайка	Кол-во: 3	Купить
	Поз. 60	51097000	силовой кабель	Кол-во: 1	Купить
	Поз. 70	00000517	винт	Кол-во: 5	Купить
	Поз. 80	52023290	шайба	Кол-во: 5	Купить
	Поз. 90	52023226	манжета	Кол-во: 2	Купить
	Поз. 110	51212796	переключатель, аварийная остановка 250A/48V	Кол-во: 1	Купить
	Поз. 120	05004657	часть переключателя	Кол-во: 1	Купить
	Поз. 130	00012773	винт	Кол-во: 1	Купить
	Поз. 140	52041422	предохранитель Streifen/425A/80V	Кол-во: 1	Купить
	Поз. 150	28528520	предохранитель 5A/80V	Кол-во: 1	Купить
	Поз. 160	51132379	винт	Кол-во: 2	Купить
	Поз. 165	52023381	шайба	Кол-во: 1	Купить
	Поз. 166	52023290	шайба	Кол-во: 3	Купить
	Поз. 210	52026171	сигнал 48V/335Hz	Кол-во: 1	Купить
	Поз. 220	00000517	винт	Кол-во: 1	Купить
	Поз. 230	04562221	стопорная гайка	Кол-во: 1	Купить
	Поз. 250	51097342	вентилятор 48V	Кол-во: 1	Купить
	Поз. 260	51163169	крышка Lüfter/Kunststoff	Кол-во: 1	Купить
	Поз. 270	51097610	винт	Кол-во: 4	Купить
	Поз. 310	51121255	держатель	Кол-во: 1	Купить
	Поз. 320	05107221	винт	Кол-во: 2	Купить
	Поз. 330	51158786	Schild, El. Komponenten	Кол-во: 1	Купить
	Поз. 360	00015889	держатель кабеля l=389	Кол-во: 5	Купить
	Поз. 370	00002929	держатель кабеля l=150	Кол-во: 5	Купить
	Поз. 410	51107910	заземление	Кол-во: 1	Купить
	Поз. 430	51107908	заземление	Кол-во: 1	Купить
	Поз. 445	00000614	шайба	Кол-во: 1	Купить
	Поз. 450	04668473	гайка	Кол-во: 1	Купить
	Поз. 460	25302710	гайка M6	Кол-во: 1	Купить
	Поз. 510	51118586	комплект кабелей, передн.	Кол-во: 1	Купить
	Поз. 520	00015889	держатель кабеля l=389	Кол-во: 1	Купить
	Поз. 530	26918196	держатель кабеля	Кол-во: 1	Купить
	Поз. 540	00002929	держатель кабеля l=150	Кол-во: 2	Купить
	Поз. 550	04668473	гайка	Кол-во: 2	Купить
	Поз. 610	51097529	фиксатор, место оператора FSD/kpl.	Кол-во: 1	Купить
	Поз. 620	04668473	гайка	Кол-во: 2	Купить
	Поз. 630	27213410	колпачок M6	Кол-во: 2	Купить
	Поз. 700	26918196	держатель кабеля	Кол-во: 3	Купить
	Поз. 710	04708376	держатель кабеля	Кол-во: 3	Купить
	Поз. 9400	51107910	заземление	Кол-во: 1	Купить
