FORK CARRIAGE · Схема 1: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← FORK CARRIAGE

Следующая деталь

FORK CARRIAGE · Схема 2 →

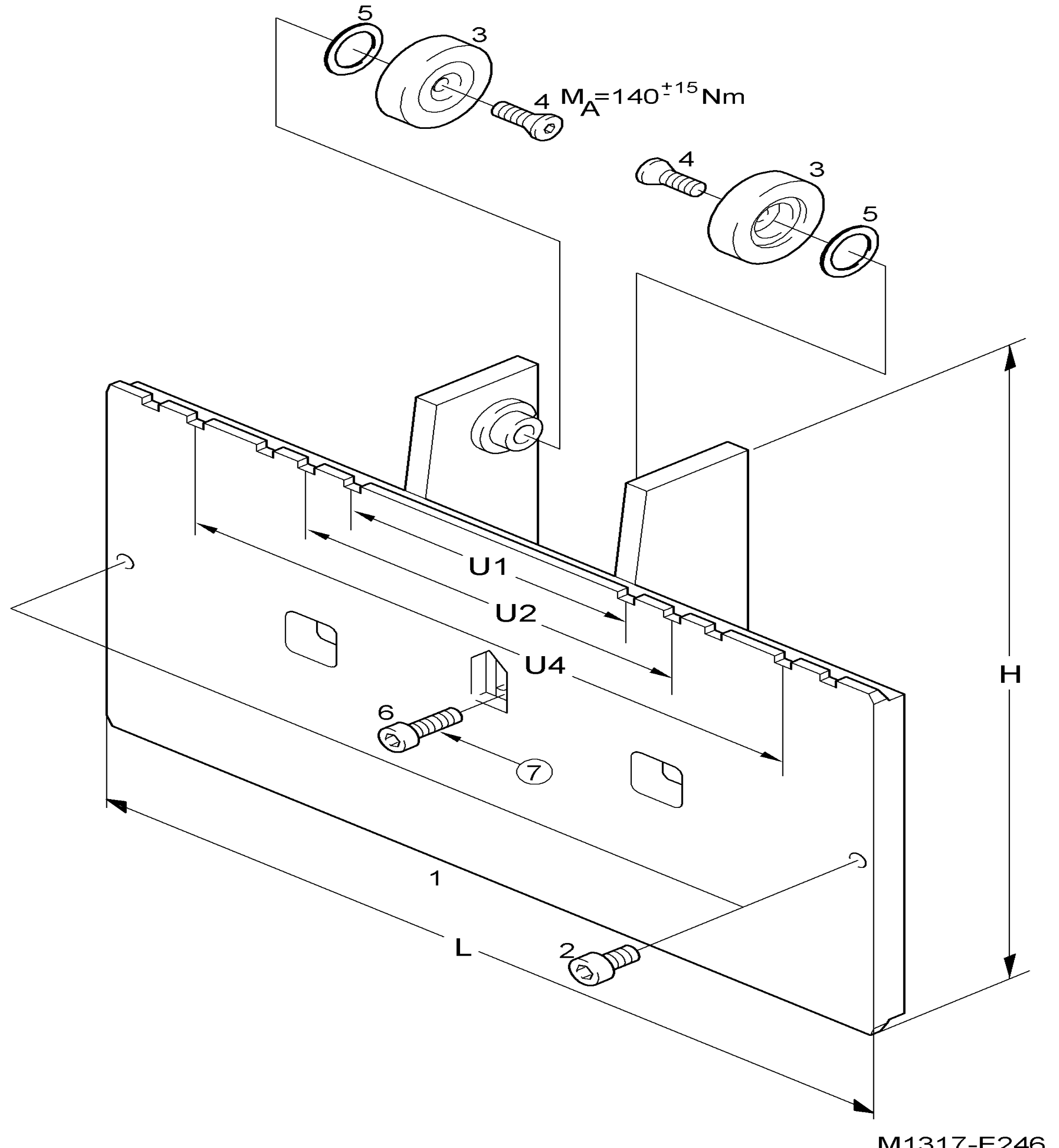

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	W8395679	FORK CARRIAGE	-	Кол-во: 1	Купить
	Поз. 2	W8004185	CHEESE-HEAD SCREW	-	Кол-во: 2	Купить
	Поз. 3	W8436219	SUPPORT ROLLER	D=89,9mm	Кол-во: 4	Купить
	Поз. 3	W8436220	SUPPORT ROLLER	D=90,2mm	Кол-во: 4	Купить
	Поз. 4	W8414760	COUNTERSUNK SCREW	-	Кол-во: 4	Купить
	Поз. 5	W8422110	WASHER	-	Кол-во: 4	Купить
	Поз. 5	W8413890	WASHER	-	Кол-во: 4	Купить
	Поз. 6	W8416172	CHEESE-HEAD SCREW	-	Кол-во: 1	Купить
	Поз. 7	W8050470	ADHESIVE	LOCTITE 243	Кол-во: 1	Купить
