W8715083 · SCHUBSCHLITTEN: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

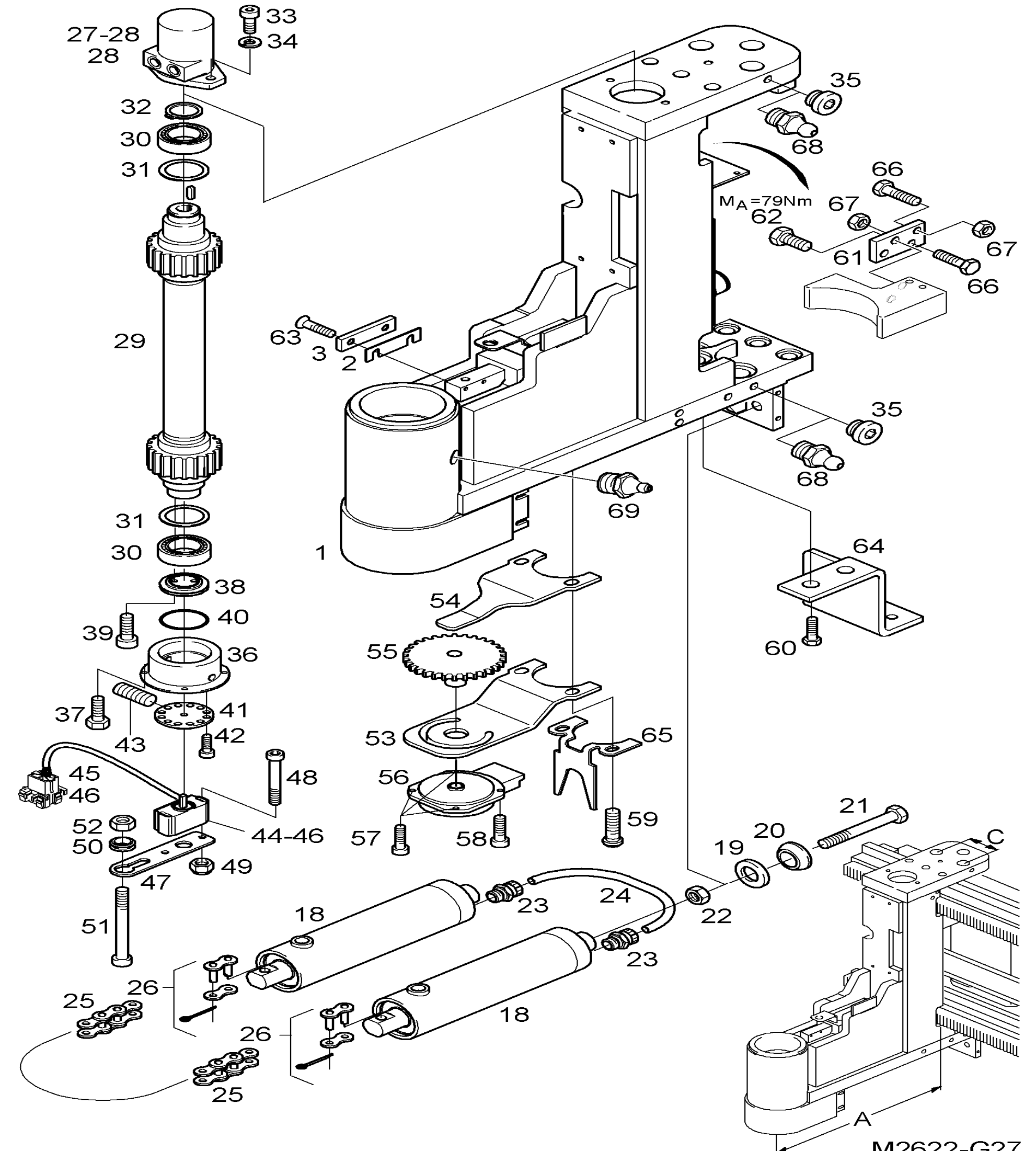

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8715083 | SCHUBSCHLITTEN | - | Кол-во: 1 | Купить | |
| Поз. 1 | W8716461 | SCHUBSCHLITTEN | COLD STORAGE | Кол-во: 1 | Купить | |
| Поз. 2 | W8273255 | BEILAGE | 1mm QUANTITY AS REQUIRED | Кол-во: 1 | Купить | |
| Поз. 3 | W8273252 | PLATE | - | Кол-во: 2 | Купить | |
| Поз. 4-7 | W8710765 | SUPPORT ROLLER | D=52,0mm | Кол-во: 4 | Купить | |
| Поз. 5 | W8423341 | SUPPORT ROLLER | D=52,0mm | Кол-во: 1 | Купить | |
| Поз. 6 | W8413889 | THRUST WASHER | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8006709 | LUBRICATOR | - | Кол-во: 1 | Купить | |
| Поз. 8-10 | W8711522 | SUPPORT ROLLER | D=72,0mm | Кол-во: 4 | Купить | |
| Поз. 9 | W8423342 | SUPPORT ROLLER | D=72,0mm | Кол-во: 1 | Купить | |
| Поз. 10 | W8424427 | THRUST WASHER | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8005001 | HEXAGON NUT | - | Кол-во: 4 | Купить | |
| Поз. 15 | W8424283 | HEXAGON NUT | - | Кол-во: 4 | Купить | |
| Поз. 16 | W8412029 | SUPPORT ROLLER | D=89,75mm | Кол-во: 1 | Купить | |
| Поз. 17 | W8003055 | LOCK RING | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8431147 | DRAWING CYLINDER | - | Кол-во: 2 | Купить | |
| Поз. 19 | W8002012 | CONE PAN | - | Кол-во: 2 | Купить | |
| Поз. 20 | W8002027 | SPHERICAL WASHER | - | Кол-во: 2 | Купить | |
| Поз. 21 | W8424317 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 22 | W8005057 | HEXAGON NUT | - | Кол-во: 2 | Купить | |
| Поз. 23 | W8424275 | UNION | - | Кол-во: 2 | Купить | |
| Поз. 24 | W8037226 | HOSE | L=500mm | Кол-во: 1 | Купить | |
| Поз. 25 | W8424277 | ROLLER CHAIN | - | Кол-во: 1 | Купить | |
| Поз. 26 | W8424276 | CONNECTING LINK | - | Кол-во: 2 | Купить | |
| Поз. 27-28 | W8423180 | HYDROMOTOR | - | Кол-во: 1 | Купить | |
| Поз. 28 | W8431412 | SEAL KIT | - | Кол-во: 1 | Купить | |
| Поз. 29 | W8396961 | SHAFT | - | Кол-во: 1 | Купить | |
| Поз. 30 | W8424274 | ROLLER BEARING | - | Кол-во: 2 | Купить | |
| Поз. 31 | W8420547 | RING | - | Кол-во: 2 | Купить | |
| Поз. 32 | W8003027 | LOCK RING | - | Кол-во: 1 | Купить |
