W8428111 · POTENTIOMETER KPL: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

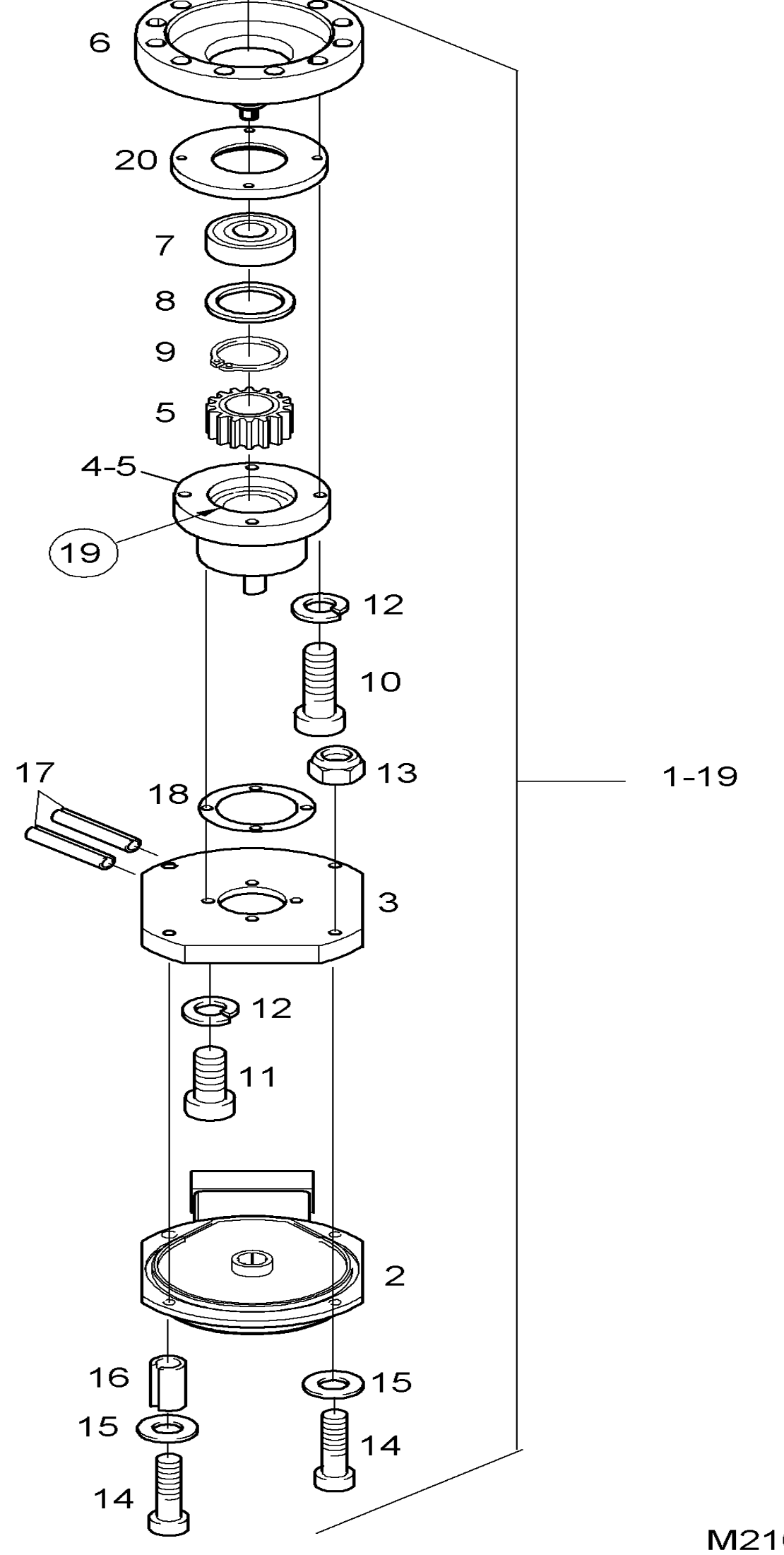

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-19 | W8428111 | POTENTIOMETER KPL | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8408841 | POTENTIOMETER | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8274847 | FLANGE | - | Кол-во: 1 | Купить | |
| Поз. 4-5 | W8424310 | PLANETARY GEAR | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8435348 | PINION | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8281171 | BEARING FLANGE | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8424428 | GROOVED BALL BEARING | - | Кол-во: 1 | Купить | |
| Поз. 8 | W8002528 | THRUST WASHER | - | Кол-во: 1 | Купить | |
| Поз. 9 | W8002945 | LOCK RING | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8421247 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 11 | W8422886 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 12 | W8002617 | LOCKWASHER | - | Кол-во: 8 | Купить | |
| Поз. 13 | W8412639 | HEXAGON NUT | - | Кол-во: 4 | Купить | |
| Поз. 14 | W8665023 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 15 | W8002001 | WASHER | - | Кол-во: 4 | Купить | |
| Поз. 16 | W8424430 | PIN | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8005489 | PIN | - | Кол-во: 2 | Купить | |
| Поз. 18 | W8429758 | PACKING WASHER | - | Кол-во: 1 | Купить | |
| Поз. 19 | W8050748 | ADHESIVE | LOCTITE 648 | Кол-во: 1 | Купить | |
| Поз. 20 | W8273670 | FLANGE | - | Кол-во: 1 | Купить |
