PLATE: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← PROTECTIVE DEVICE · Схема 2

Следующая деталь

STAY STRUT →

Схема

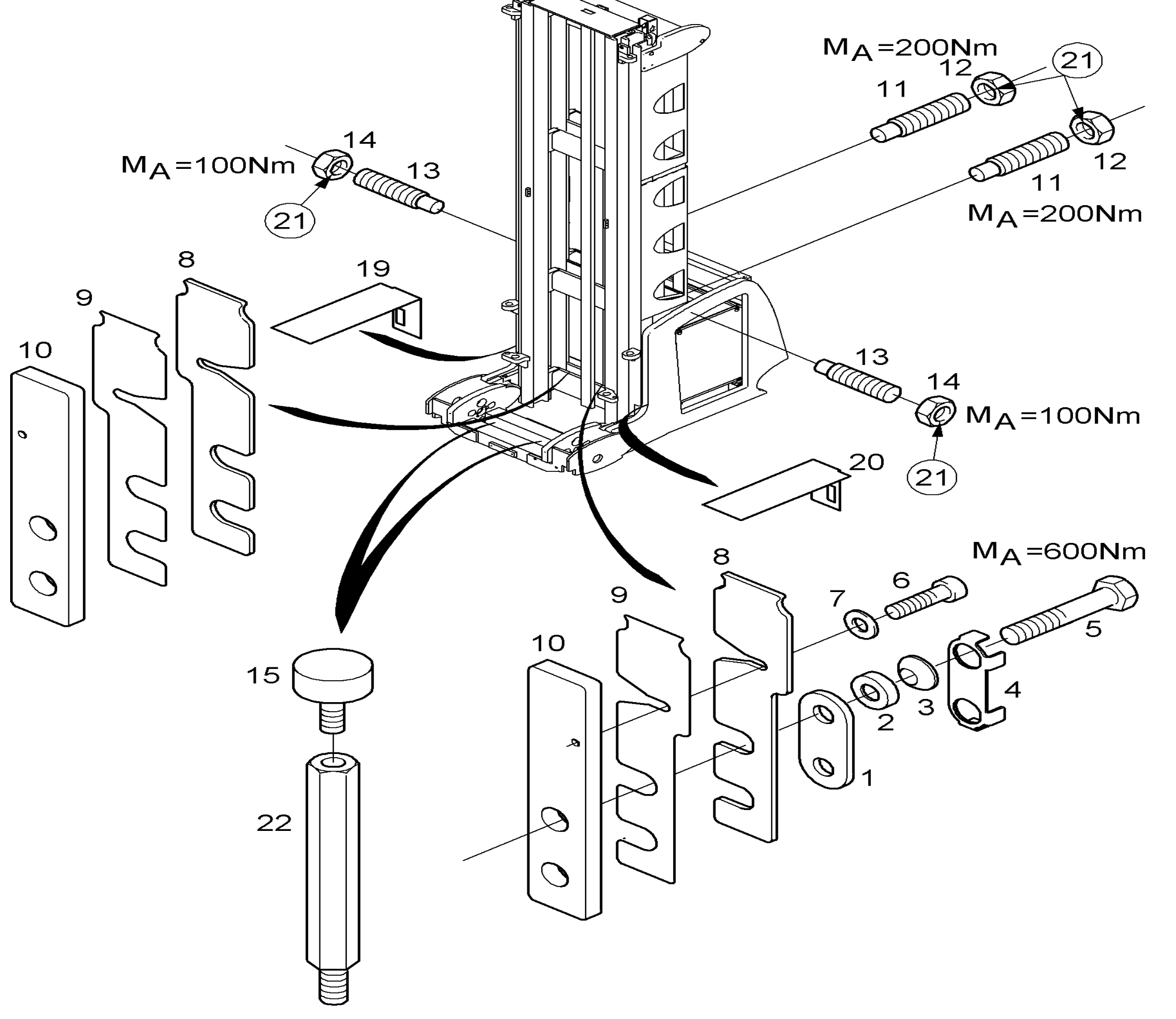

Схема узла PLATE для Linde K, каталог 2008

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

Поз. 1W8284873PLATE-Кол-во: 2Купить
Поз. 2W8413951CONE PAN-Кол-во: 4Купить
Поз. 3W8413950SPHERICAL WASHER-Кол-во: 4Купить
Поз. 4W8282614LOCK WASHER-Кол-во: 2Купить
Поз. 5W8418320HEXAGON BOLT-Кол-во: 4Купить
Поз. 5W8429097HEXAGON BOLT-Кол-во: 4Купить
Поз. 6W8004093CHEESE-HEAD SCREW-Кол-во: 2Купить
Поз. 7W8006369WASHER-Кол-во: 2Купить
Поз. 8W8282736PLATE5mmКол-во: 4Купить
Поз. 9W8282737PLATE1mmКол-во: 4Купить
Поз. 10W8282735PLATE15mmКол-во: 2Купить
Поз. 11W8429954STUD-Кол-во: 2Купить
Поз. 12W8411276HEXAGON NUT-Кол-во: 2Купить
Поз. 13W8429953STUD-Кол-во: 2Купить
Поз. 14W8005073HEXAGON NUT-Кол-во: 2Купить
Поз. 15W8003581BUFFER-Кол-во: 2Купить
Поз. 19W8283175BEILAGE0,5mmКол-во: 1Купить
Поз. 19W8283176BEILAGE1,0mmКол-во: 1Купить
Поз. 19W8283177BEILAGE1,5mmКол-во: 1Купить
Поз. 20W8283179BEILAGE0,5mmКол-во: 1Купить
Поз. 20W8283180BEILAGE1,0mmКол-во: 1Купить
Поз. 20W8283181BEILAGE1,5mmКол-во: 1Купить
Поз. 21W8050470ADHESIVELOCTITE 243Кол-во: 1Купить
Поз. 22W8291268BOLTLOWERING PROTECTIONКол-во: 2Купить
