BARRIER: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← BARRIER

Следующая деталь

BARRIER-MOUNTING PARTS →

Схема

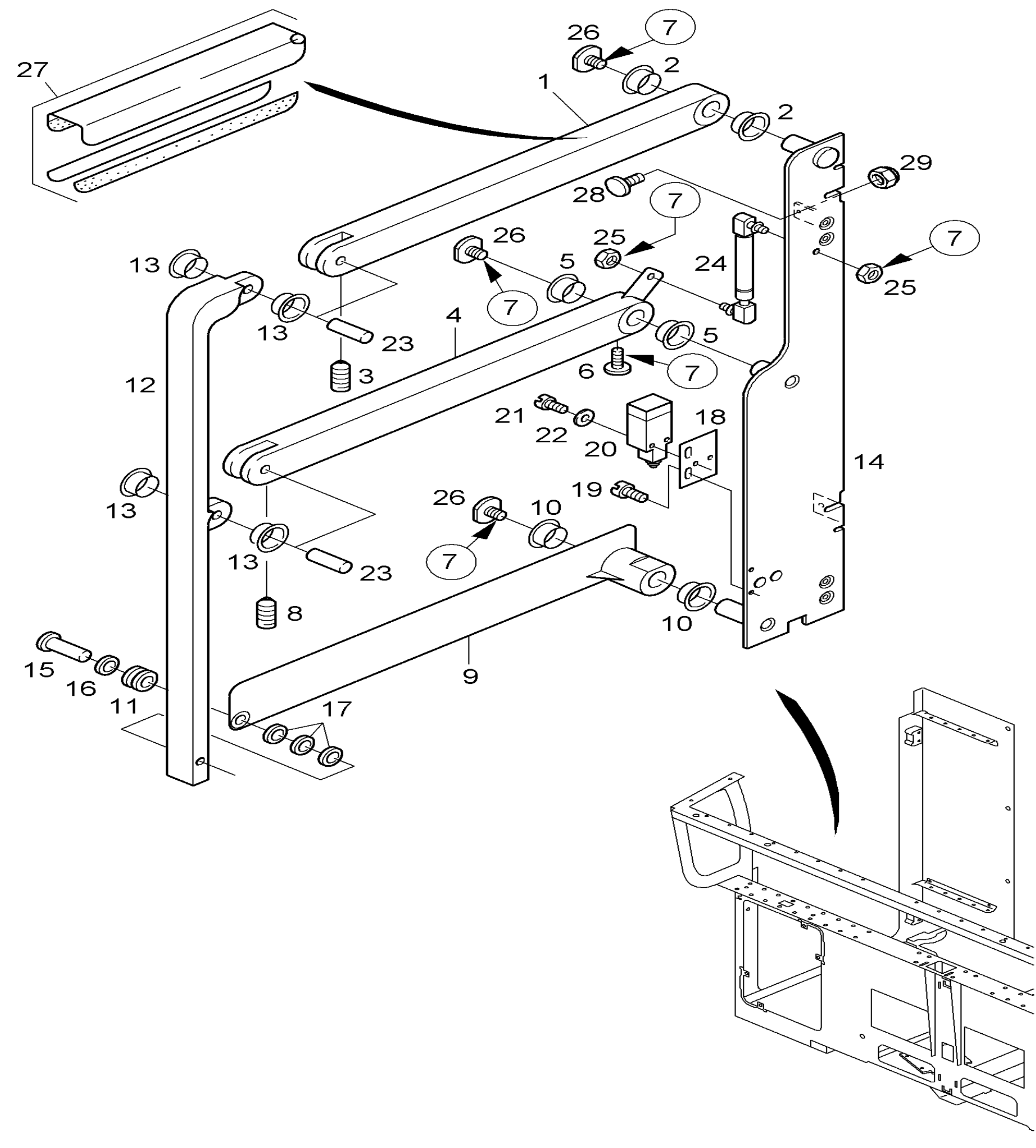

Схема узла BARRIER для Linde K, каталог 2008

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

Поз. 1W8287061BARRIER-Кол-во: 1Купить
Поз. 2W8420456BEARING BUSHING-Кол-во: 2Купить
Поз. 3W8415105STUD-Кол-во: 1Купить
Поз. 4W8287065SCHRANKE-Кол-во: 1Купить
Поз. 5W8420456BEARING BUSHING-Кол-во: 2Купить
Поз. 6W8013877SPRING ELEMENT-Кол-во: 1Купить
Поз. 7W8050476ADHESIVELOCTITE 221Кол-во: 1Купить
Поз. 8W8415105STUD-Кол-во: 1Купить
Поз. 9W8287071SCHRANKE-Кол-во: 1Купить
Поз. 10W8420456BEARING BUSHING-Кол-во: 2Купить
Поз. 11W8407262GROMMET-Кол-во: 1Купить
Поз. 12W8287074STAY STRUT-Кол-во: 1Купить
Поз. 13W8420455BEARING BUSHING-Кол-во: 4Купить
Поз. 14W8715822SUPPORT-Кол-во: 1Купить
Поз. 15W8261820BOLT-Кол-во: 1Купить
Поз. 16W8002116WASHER-Кол-во: 1Купить
Поз. 17W8002121WASHER-Кол-во: 3Купить
Поз. 18W8268044PLATE-Кол-во: 1Купить
Поз. 19W8410544CHEESE-HEAD SCREW-Кол-во: 2Купить
Поз. 20W8407276POSITION SWITCH-Кол-во: 1Купить
Поз. 21W8665029CHEESE-HEAD SCREW-Кол-во: 2Купить
Поз. 22W8665000WASHER-Кол-во: 2Купить
Поз. 23W8421647DOWEL PIN-Кол-во: 2Купить
Поз. 24W8420457GAS STRUT-Кол-во: 1Купить
Поз. 25W8420462HEXAGON NUT-Кол-во: 2Купить
Поз. 26W8280256SCREW-Кол-во: 3Купить
Поз. 27W8424067REST-Кол-во: 1Купить
Поз. 28W8013877SPRING ELEMENT-Кол-во: 1Купить
Поз. 29W8004977HEXAGON NUT-Кол-во: 1Купить
