DISTRIBUTION BLOCK: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

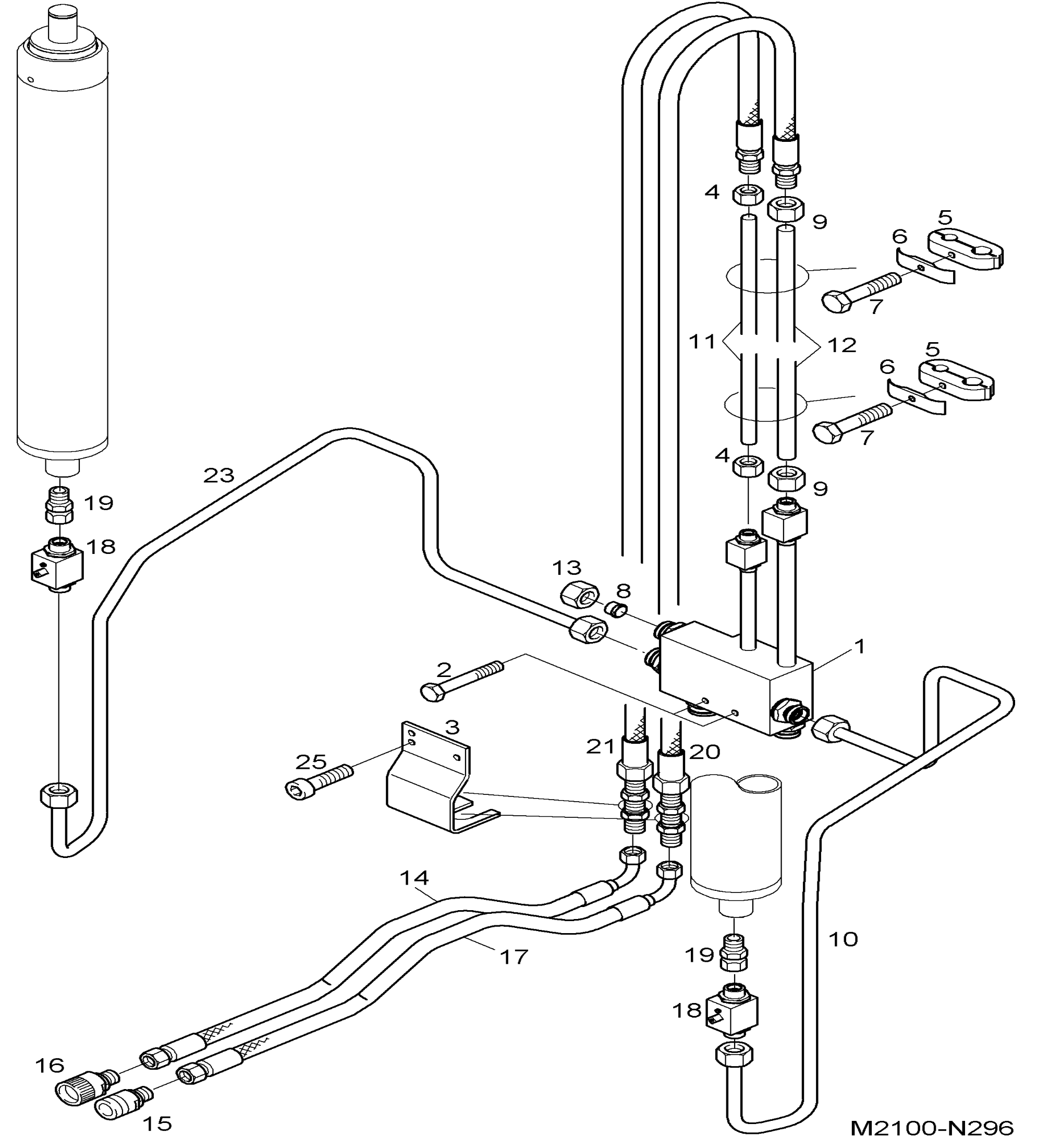

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8435213 | DISTRIBUTION BLOCK | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8004447 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 3 | W8282943 | HOLDER | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8417878 | FUNCTION NUT | FM12-L | Кол-во: 2 | Купить | |
| Поз. 5 | W8428617 | PIPE CLAMP | - | Кол-во: 2 | Купить | |
| Поз. 6 | W8428644 | BAFFLE | - | Кол-во: 2 | Купить | |
| Поз. 7 | W8004679 | HEXAGON BOLT | - | Кол-во: 2 | Купить | |
| Поз. 8 | W8424779 | PLUG | - | Кол-во: 1 | Купить | |
| Поз. 9 | W8417879 | FUNCTION NUT | FM15-L | Кол-во: 2 | Купить | |
| Поз. 10 | W8281678 | PIPE, TUBE | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8250133 | PIPE, TUBE | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8282462 | PIPE, TUBE | - | Кол-во: 1 | Купить | |
| Поз. 13 | W8416377 | UNION NUT | Teil nicht mehr lieferbar | Кол-во: 1 | Купить | |
| Поз. 14 | W8414103 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 15 | W8428616 | SLEEVE | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8424847 | PLUG | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8430549 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8427742 | BALL COCK | - | Кол-во: 2 | Купить | |
| Поз. 19 | W8417639 | THREADED PIPE | - | Кол-во: 2 | Купить | |
| Поз. 20 | W8430569 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 21 | W8430558 | HOSE | - | Кол-во: 1 | Купить | |
| Поз. 23 | W8281679 | PIPE, TUBE | - | Кол-во: 1 | Купить | |
| Поз. 25 | W8003997 | CHEESE-HEAD SCREW | - | Кол-во: 2 | Купить |
