CALBE HARNESS: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

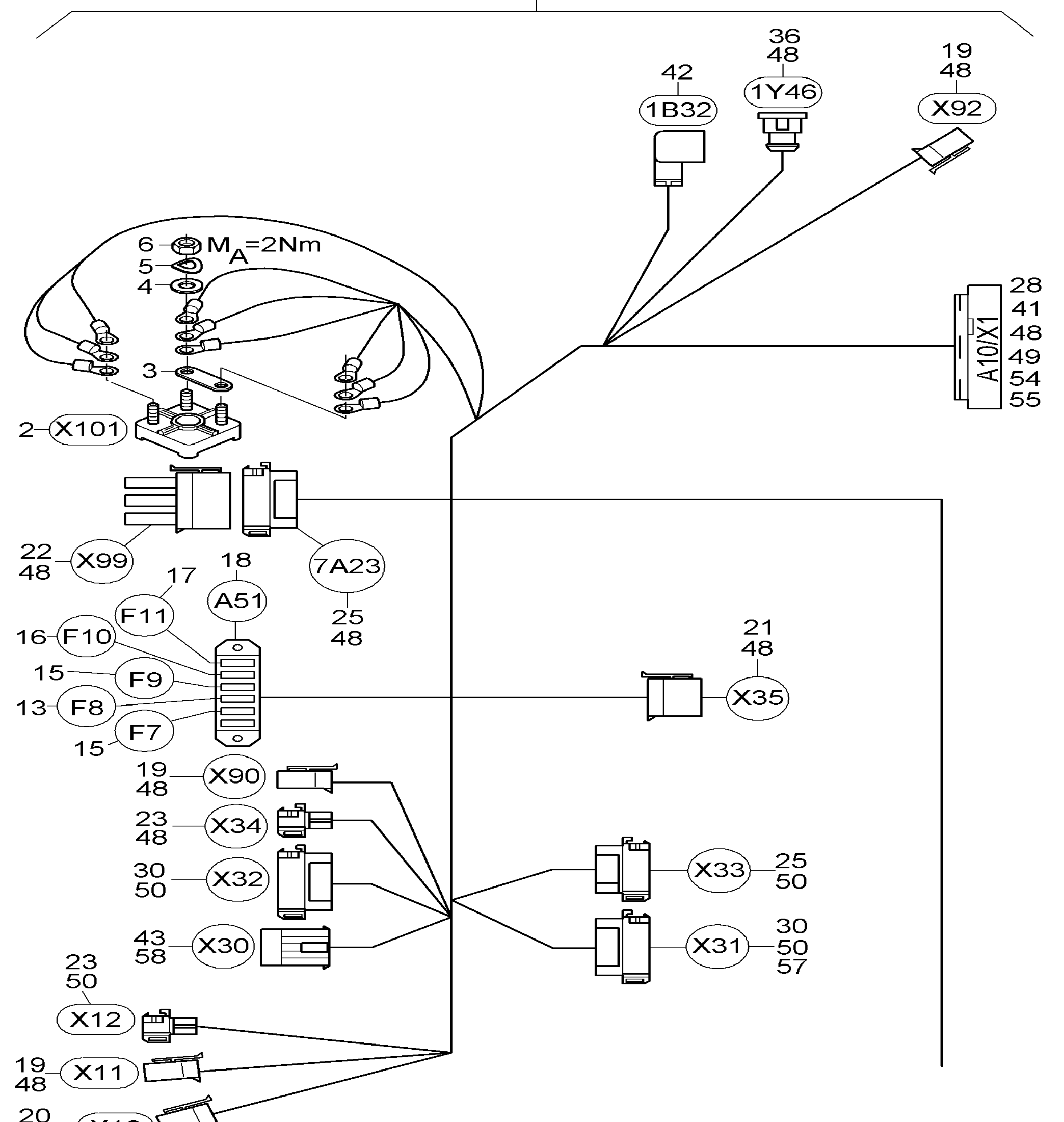

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-59 | W8716676 | CALBE HARNESS | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8426650 | TERMINAL BOARD | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8426742 | SWITCHING BRIDGE | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8002015 | WASHER | MS | Кол-во: 6 | Купить | |
| Поз. 5 | W8427981 | WASHER | MS | Кол-во: 3 | Купить | |
| Поз. 6 | W8004969 | HEXAGON NUT | MS | Кол-во: 3 | Купить | |
| Поз. 7 | W8005175 | PLUG HOUSING | 6-PIN | Кол-во: 1 | Купить | |
| Поз. 8 | W8431181 | HOUSING | 2-PIN | Кол-во: 2 | Купить | |
| Поз. 9 | W8405290 | PIN HOUSING | 3-PIN | Кол-во: 1 | Купить | |
| Поз. 10 | W8008173 | RESISTANCE | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8400209 | DIODE | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8401634 | PLUG HOUSING | 1-PIN | Кол-во: 1 | Купить | |
| Поз. 13 | W8401892 | FUSE ELEMENT | 3A | Кол-во: 1 | Купить | |
| Поз. 14 | W8402856 | FUSE ELEMENT | 5A | Кол-во: 1 | Купить | |
| Поз. 15 | W8406124 | FUSE ELEMENT | 5A | Кол-во: 2 | Купить | |
| Поз. 16 | W8407737 | FUSE ELEMENT | 7,5A | Кол-во: 3 | Купить | |
| Поз. 17 | W8407890 | FUSE ELEMENT | 2A | Кол-во: 1 | Купить | |
| Поз. 18 | W8406130 | FUSE BOX | - | Кол-во: 2 | Купить | |
| Поз. 19 | W8403730 | CONTACT SOCKET | 4-PIN | Кол-во: 6 | Купить | |
| Поз. 20 | W8403731 | CONTACT SOCKET | 6-PIN | Кол-во: 2 | Купить | |
| Поз. 21 | W8403732 | CONTACT SOCKET | 8-PIN | Кол-во: 2 | Купить | |
| Поз. 22 | W8403734 | CONTACT SOCKET | 14-PIN | Кол-во: 1 | Купить | |
| Поз. 23 | W8403735 | HOUSING | 4-PIN | Кол-во: 2 | Купить | |
| Поз. 24 | W8403737 | HOUSING | 8-PIN | Кол-во: 1 | Купить | |
| Поз. 25 | W8403739 | HOUSING | 14-PIN | Кол-во: 2 | Купить | |
| Поз. 26 | W8405290 | PIN HOUSING | 3-PIN | Кол-во: 1 | Купить | |
| Поз. 27 | W8405567 | CONTACT SOCKET | 18-PIN | Кол-во: 1 | Купить | |
| Поз. 28 | W8406249 | AUFNAHMEGEHAEUSE | 42-PIN | Кол-во: 2 | Купить | |
| Поз. 29 | W8407234 | HOUSING | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 30 | W8408342 | HOUSING | 18-PIN | Кол-во: 3 | Купить | |
| Поз. 31 | W8408538 | AUFNAHMEGEHAEUSE | 68-PIN | Кол-во: 1 | Купить | |
| Поз. 32 | W8408823 | AUFNAHMEGEHAEUSE | 4-PIN | Кол-во: 1 | Купить | |
| Поз. 33 | W8408825 | CAP | - | Кол-во: 1 | Купить | |
| Поз. 34 | W8409600 | BOOT | - | Кол-во: 1 | Купить | |
| Поз. 35 | W8409134 | HOUSING | 16-PIN | Кол-во: 1 | Купить | |
| Поз. 36 | W8409220 | CONTACT SOCKET | 2-PIN | Кол-во: 5 | Купить | |
| Поз. 37 | W8409260 | SET OF PLUGS | 6-PIN/L=3,5m | Кол-во: 1 | Купить | |
| Поз. 38 | W8409288 | SET OF PLUGS | 6-PIN/L=1,5m | Кол-во: 1 | Купить |
