BEARING BRACKET: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице

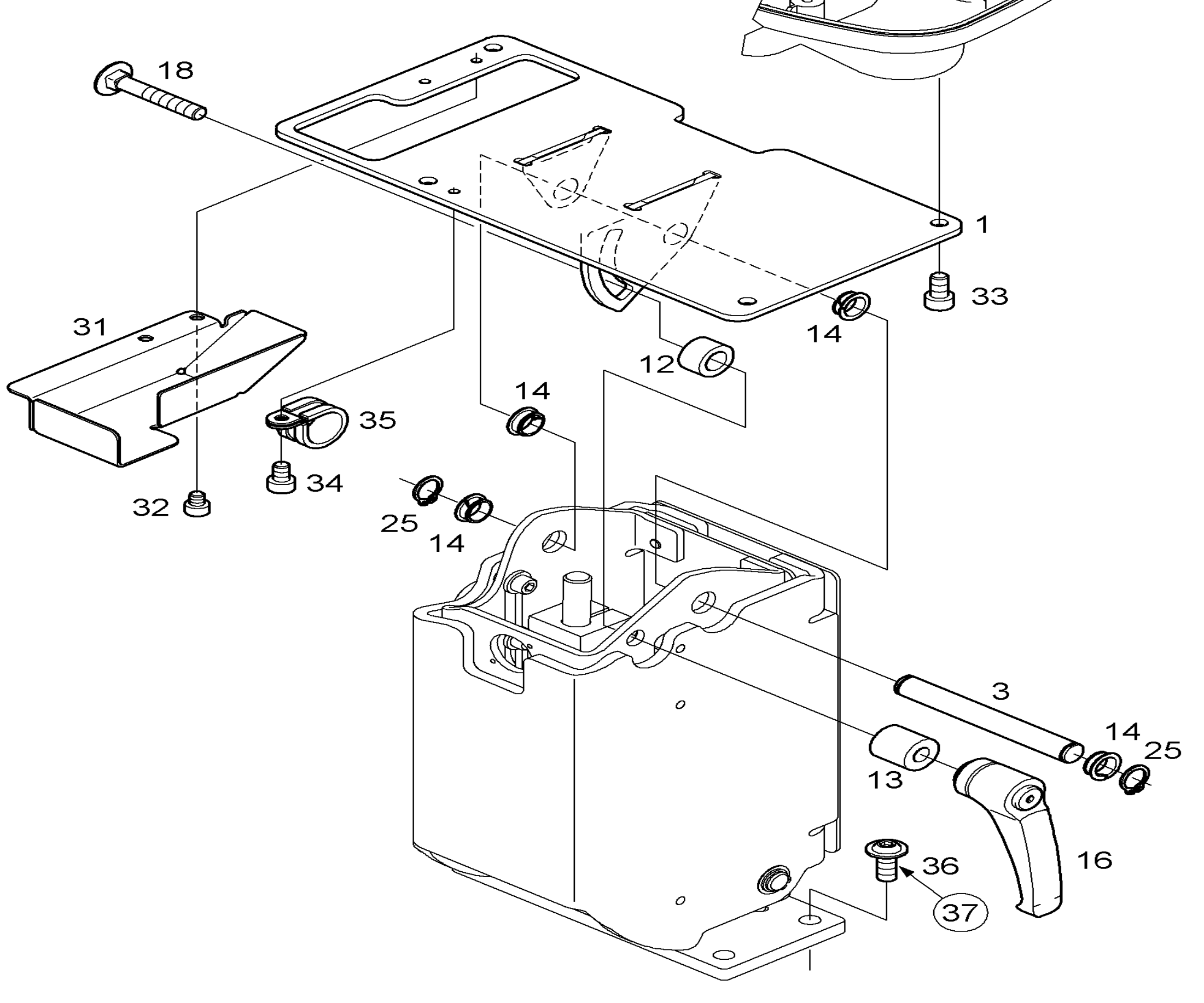

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | W8712211 | BEARING BRACKET | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8711982 | SUPPORT | - | Кол-во: 1 | Купить | |
| Поз. 3 | W8286304 | SHAFT | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8287124 | SUPPORT | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8287125 | SUPPORT | - | Кол-во: 1 | Купить | |
| Поз. 6 | W8287126 | CLAMP | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8287127 | WASHER | - | Кол-во: 1 | Купить | |
| Поз. 8 | W8287128 | SHAFT | - | Кол-во: 1 | Купить | |
| Поз. 9 | W8287139 | COVER, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8287335 | COVER, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 11 | W8287336 | SHAFT | - | Кол-во: 1 | Купить | |
| Поз. 12 | W8287340 | SPACER | - | Кол-во: 1 | Купить | |
| Поз. 13 | W8287341 | SPACER | - | Кол-во: 1 | Купить | |
| Поз. 14 | W8428736 | SLEEVE BEARING | - | Кол-во: 4 | Купить | |
| Поз. 15 | W8434432 | SPRING BOLT | - | Кол-во: 1 | Купить | |
| Поз. 16 | W8434084 | COCKING LEVER | - | Кол-во: 1 | Купить | |
| Поз. 17 | W8434085 | COCKING LEVER | - | Кол-во: 1 | Купить | |
| Поз. 18 | W8434074 | SCREW | - | Кол-во: 1 | Купить | |
| Поз. 19 | W8434081 | CLEVIS | - | Кол-во: 1 | Купить | |
| Поз. 20 | W8434086 | BEARING BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 21 | W8004001 | CHEESE-HEAD SCREW | - | Кол-во: 4 | Купить | |
| Поз. 22 | W8411544 | OVAL HEAD SCREW | M6x10 10.9 | Кол-во: 4 | Купить | |
| Поз. 23 | W8434083 | BEARING BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 24 | W8418662 | WASHER | - | Кол-во: 2 | Купить | |
| Поз. 25 | W8002957 | LOCK RING | - | Кол-во: 4 | Купить | |
| Поз. 26 | W8005045 | HEXAGON NUT | - | Кол-во: 1 | Купить | |
| Поз. 27 | W8434087 | BEARING BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 28 | W8434088 | BEARING BUSHING | - | Кол-во: 2 | Купить | |
| Поз. 29 | W8005641 | PIN | - | Кол-во: 1 | Купить | |
| Поз. 30 | W8434121 | WASHER | - | Кол-во: 1 | Купить |
