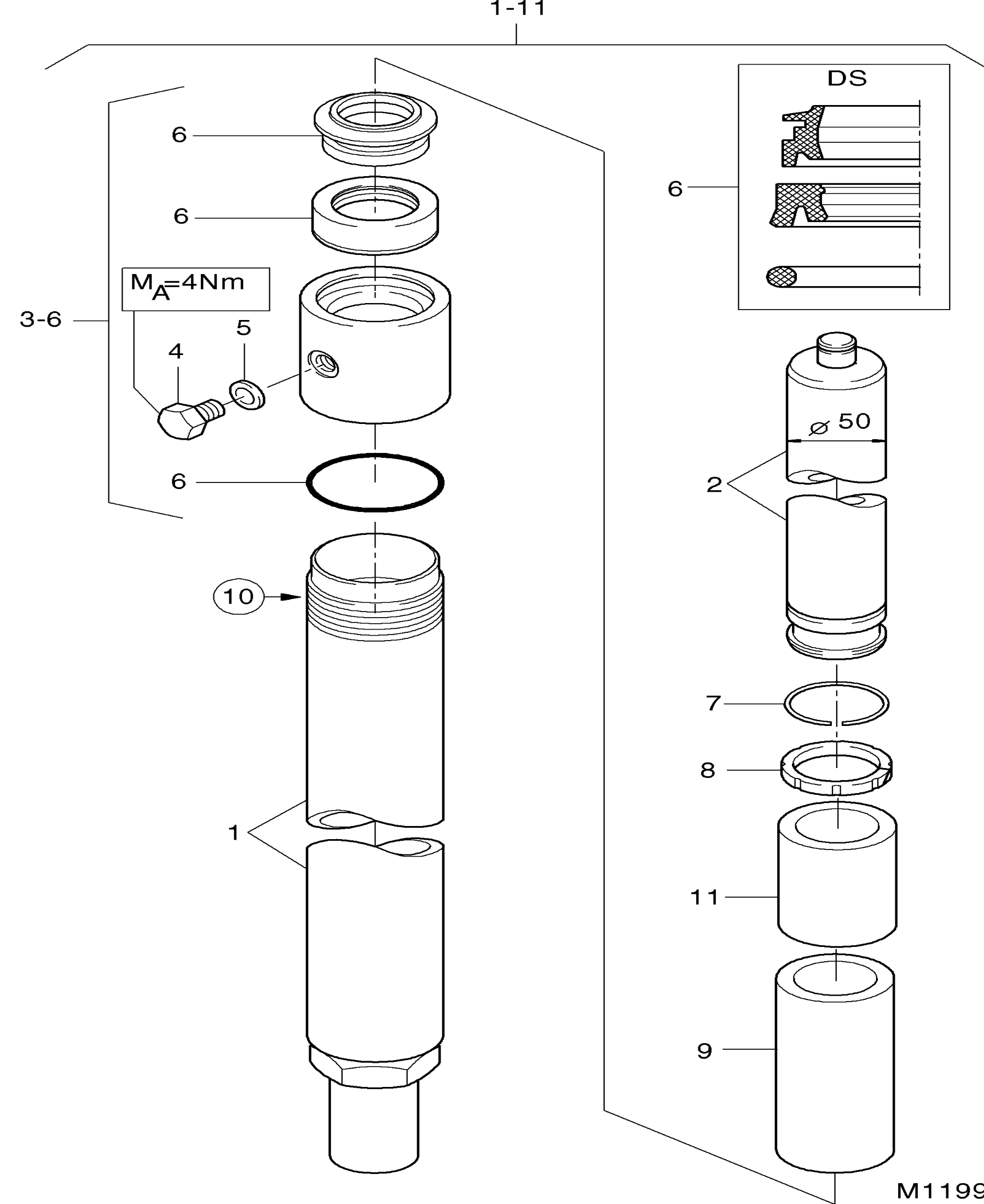

LIFT CYLINDER, COMPL. · Схема 1: детали Linde K
Шаг 5: выберите позицию на схеме или в таблице
Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1-10 | W8424074 | LIFT CYLINDER, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 1 | W8425606 | CYLINDER BARREL | - | Кол-во: 1 | Купить | |
| Поз. 2 | W8425610 | PISTON ROD | - | Кол-во: 1 | Купить | |
| Поз. 3-6 | W8434007 | CYLINDER HEAD, COMPL. | - | Кол-во: 1 | Купить | |
| Поз. 4 | W8004625 | HEXAGON BOLT | - | Кол-во: 1 | Купить | |
| Поз. 5 | W8005490 | SEAL | CU | Кол-во: 1 | Купить | |
| Поз. 6 | W8434080 | SEAL KIT | - | Кол-во: 1 | Купить | |
| Поз. 7 | W8425616 | CIRCLIP | - | Кол-во: 1 | Купить | |
| Поз. 8 | W8425617 | GUIDE RING | - | Кол-во: 1 | Купить | |
| Поз. 9 | W8425618 | BUSHING | - | Кол-во: 1 | Купить | |
| Поз. 10 | W8050470 | ADHESIVE | LOCTITE 243 | Кол-во: 1 | Купить |
