BATTERY COVER: детали Linde K

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← BATTERY COVER

Следующая деталь

BATTERY INSTALLATION →

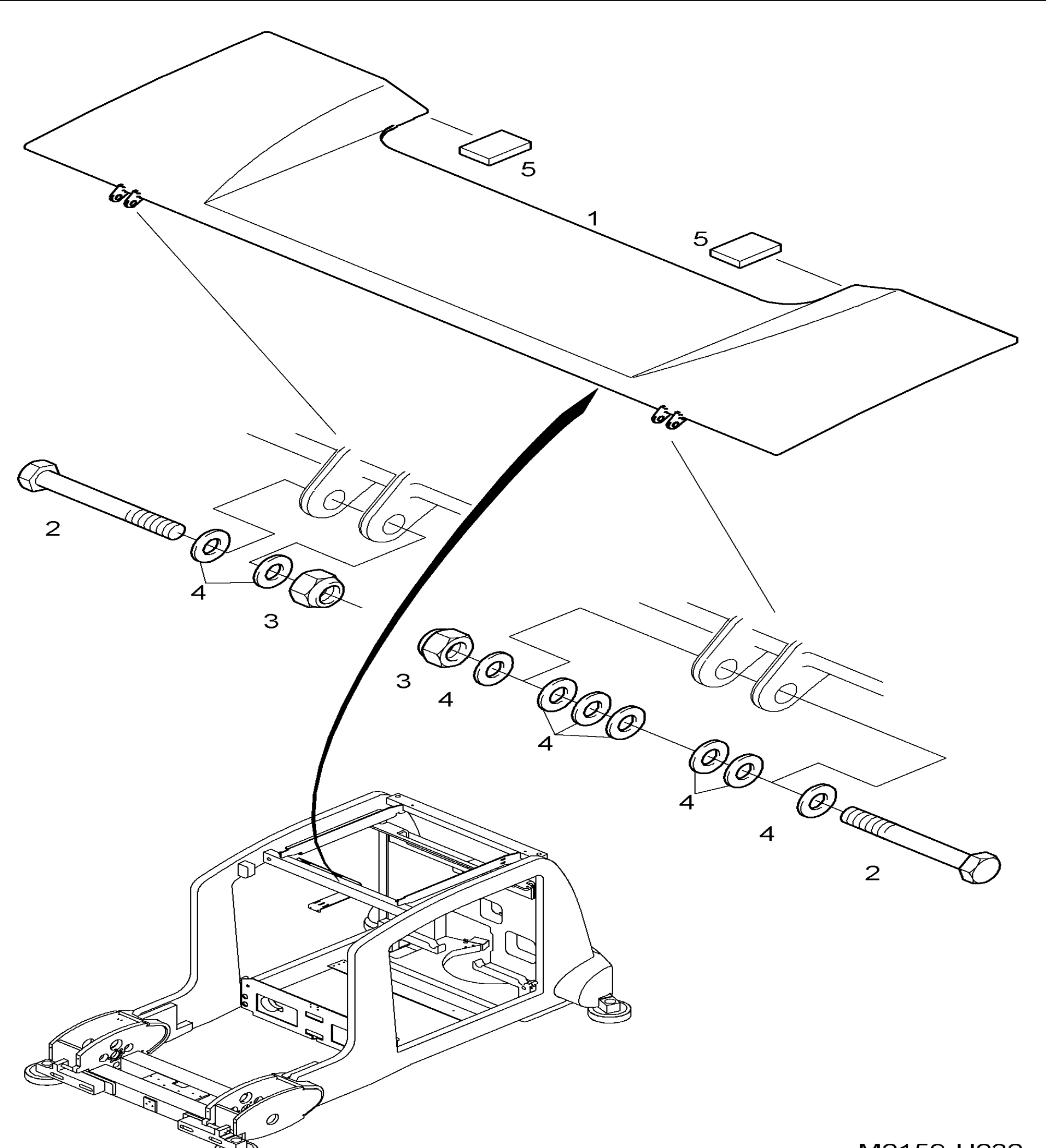

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Кол-во	Купить
	Поз. 1	W8428688	BATTERY COVER	Кол-во: 1	Купить
	Поз. 2	W8418216	HEXAGON BOLT	Кол-во: 2	Купить
	Поз. 3	W8001249	HEXAGON NUT	Кол-во: 2	Купить
	Поз. 4	W8002046	WASHER	Кол-во: 9	Купить
	Поз. 5	W8282363	FOAM RUBBER	Кол-во: 2	Купить
