360.450.55.00 · support wheel assy.: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.000.73.07 · wheels · Схема 2

Следующая деталь

cylinder tilt assy. →

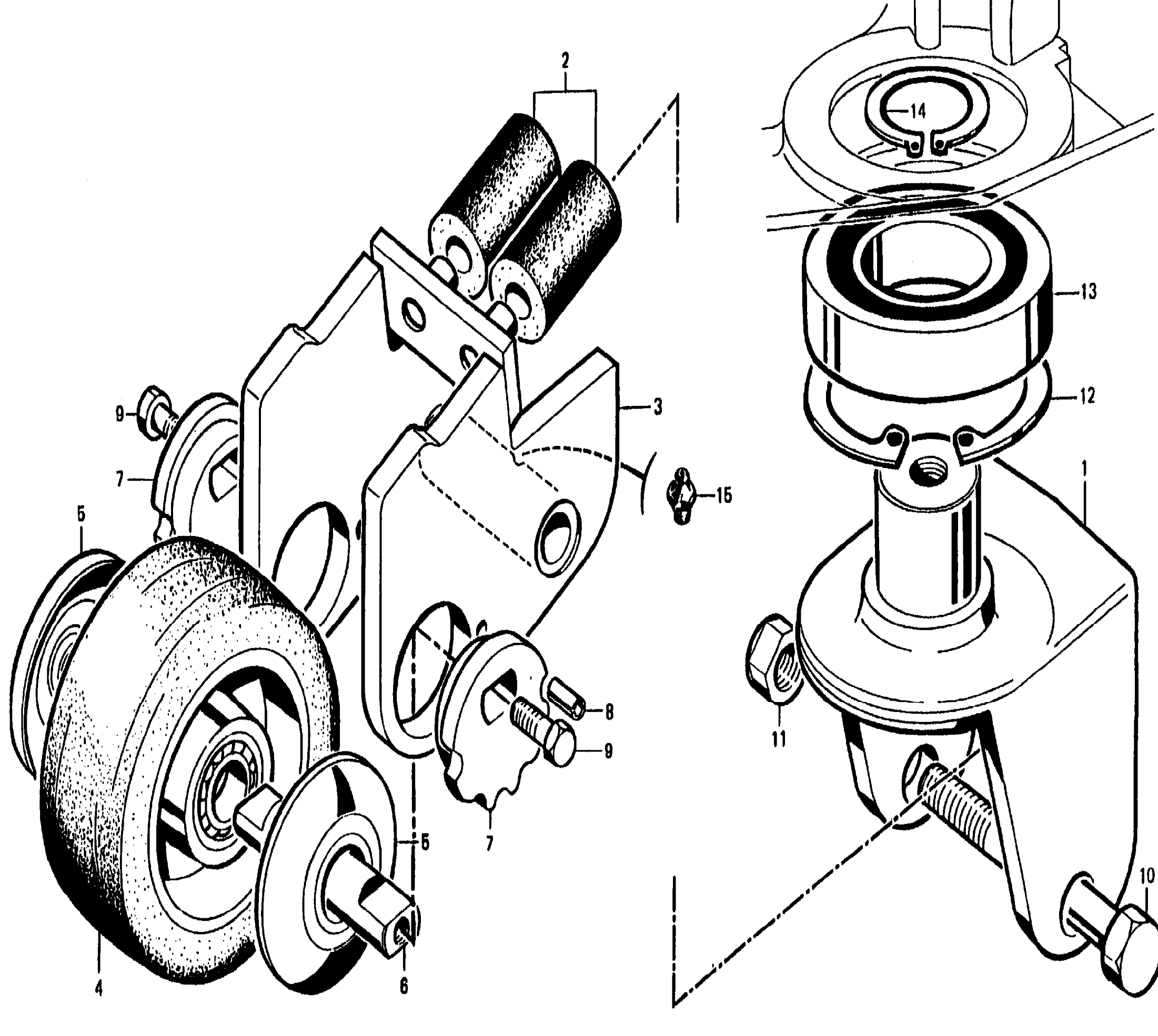

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. —	360.450.55.00	support wheel assy.	POS.1->14	Кол-во: 2	Купить
	Поз. —	360.450.55.15	support wheel assy.	POS.1->15 - COLD STORE	Кол-во: 2	Купить
	Поз. 1	360.456.03.10	fork	-	Кол-во: 2	Купить
	Поз. 2	000.964.01.01	spring element	-	Кол-во: 4	Купить
	Поз. 3	360.450.55.05	support wheel assy.	-	Кол-во: 2	Купить
	Поз. 3	360.450.55.06	support wheel assy. ZINGUEE	-	Кол-во: 2	Купить
	Поз. 3	360.450.55.10	support wheel assy.	COLD STORE	Кол-во: 2	Купить
	Поз. 3	360.450.55.11	support wheel assy.	COLD STORE	Кол-во: 1	Купить
	Поз. 4	000.993.38.00	wheel P 100X40-15	-	Кол-во: 2	Купить
	Поз. 4	003.990.35.19	roller assy.	-	Кол-во: 2	Купить
	Поз. 5	360.456.05.10	protective cover	-	Кол-во: 2	Купить
	Поз. 6	000.912.10.21	bolt	-	Кол-во: 2	Купить
	Поз. 7	360.456.09.01	tightening bushing	-	Кол-во: 4	Купить
	Поз. 8	9.380.627.306	pin spring slotted 6x12 DACROMET	-	Кол-во: 2	Купить
	Поз. 9	9.029.311.180	hexagon screw H M8X20-8.8-A2C-RIPP	-	Кол-во: 4	Купить
	Поз. 10	003.901.90.00	screw	COLD STORE	Кол-во: 1	Купить
	Поз. 10	003.901.90.01	screw	COLD STORE	Кол-во: 1	Купить
	Поз. 10	9.007.311.316	hexagon screw M12x100 8.8 A2C	-	Кол-во: 1	Купить
	Поз. 10	9.007.316.318	hexagon screw M12X110 8.8 A2C	-	Кол-во: 1	Купить
	Поз. 11	9.220.317.140	nut hexagon HM12 8 A2C	-	Кол-во: 2	Купить
	Поз. 12	9.456.622.657	ring retaining 80X2,5	-	Кол-во: 2	Купить
	Поз. 13	9.503.092.730	ballbearing grooved	-	Кол-во: 2	Купить
	Поз. 14	9.455.622.386	ring retaining	-	Кол-во: 2	Купить
	Поз. 15	9.607.021.060	nipple lubrication	-	Кол-во: 2	Купить
	Поз. 15	9.292.003.014	washer	-	Кол-во: 2	Купить
