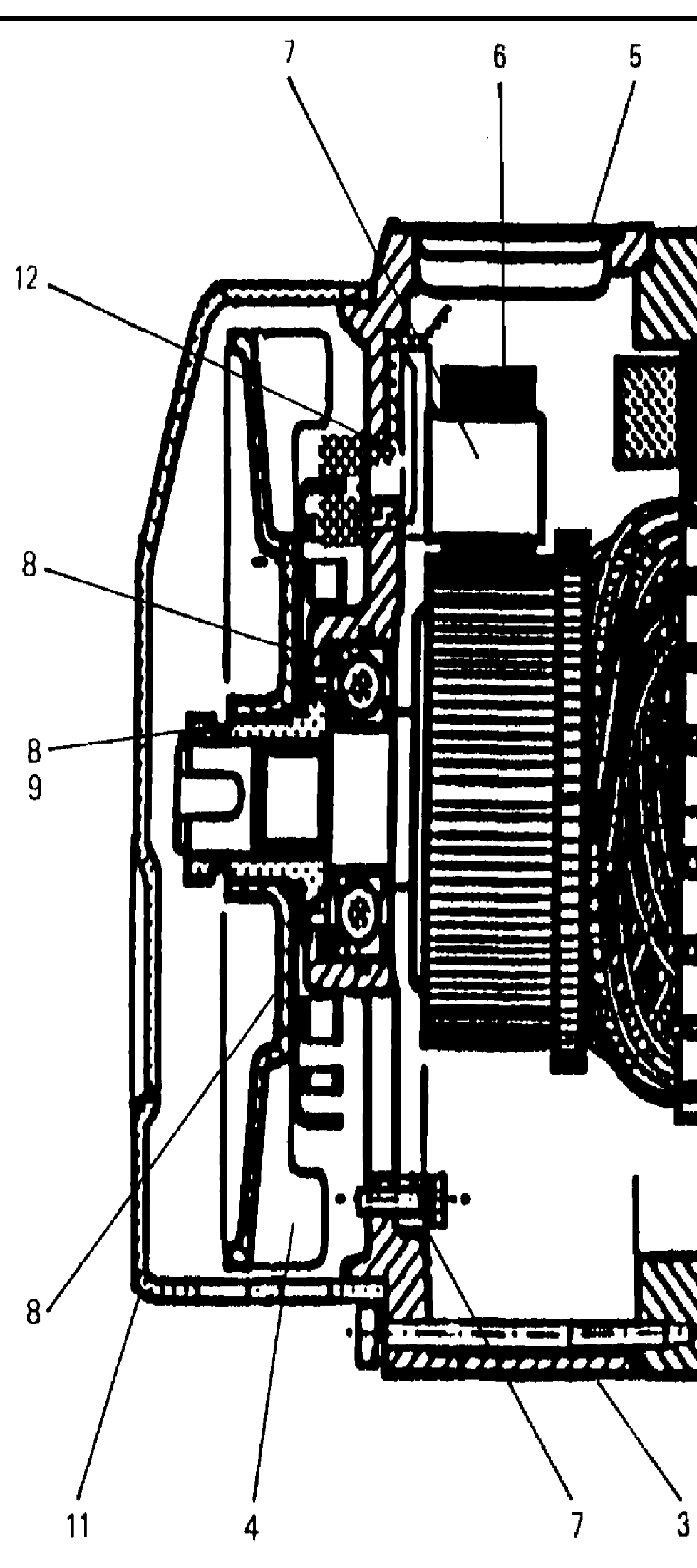

003.976.11.07 · traction motor LBC 24V · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 003.976.11.05 · traction motor · Схема 3

Следующая деталь

003.976.11.07 · traction motor LBC 24V · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. —	003.976.11.07	traction motor LBC 24V	POS.1->13	Кол-во: 1	Купить
	Поз. —	003.976.81.07	exchange traction motor LBC 24V	POS.1->13	Кол-во: 1	Купить
	Поз. 1	360.357.10.06	rotor	-	Кол-во: 1	Купить
	Поз. 2	360.357.03.02	stand	-	Кол-во: 1	Купить
	Поз. 3	360.357.05.10	shield bearing	-	Кол-во: 1	Купить
	Поз. 4	360.350.13.00	fan assy.	-	Кол-во: 1	Купить
	Поз. 5	360.357.26.00	covering tape	-	Кол-во: 1	Купить
	Поз. 6	003.971.81.00	brush carbon	-	Кол-во: 4	Купить
	Поз. 7	360.357.45.01	bridge connecting	POS.7-8	Кол-во: 1	Купить
	Поз. 8	360.350.90.00	repair kit assy.	POS.9-10 + WASHER AND SEAL	Кол-во: 1	Купить
	Поз. 9	9.503.092.668	ballbearing grooved	-	Кол-во: 1	Купить
	Поз. 10	9.503.003.550	ballbearing grooved	-	Кол-во: 1	Купить
	Поз. 11	360.357.25.00	bearing cover	-	Кол-во: 1	Купить
	Поз. 12	003.946.04.01	transmitter impulse	-	Кол-во: 2	Купить
	Поз. 13	360.357.07.01	wheel fan	-	Кол-во: 1	Купить
