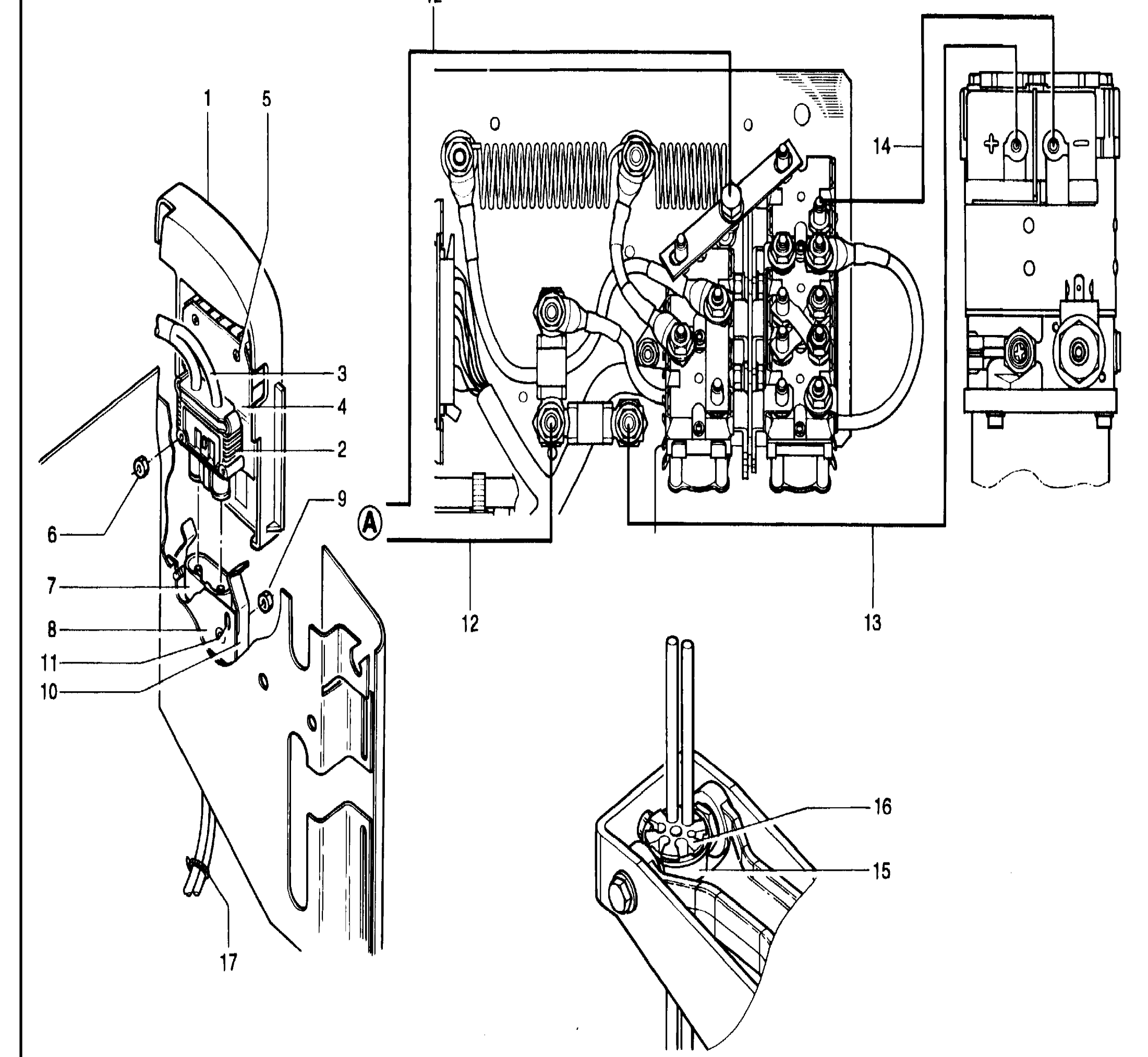

bracket URGENCE: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← bracket URGENCE · Схема 2

Следующая деталь

contactor assy. · Схема 1 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.432.02.03	bracket URGENCE	-	Кол-во: 1	Купить
	Поз. 2	7.9150.03.404	plug FEMELLE 16MM	-	Кол-во: 1	Купить
	Поз. 3	7.9100.59.120	cable electric	L- LGR=700MM	Кол-во: 1	Купить
	Поз. 3	7.9100.59.120	cable electric	L+ LGR=950MM	Кол-во: 1	Купить
	Поз. 4	360.360.22.04	beam support assy.	-	Кол-во: 1	Купить
	Поз. 5	9.186.362.296	screw 4X14 A2B	-	Кол-во: 3	Купить
	Поз. 6	9.210.281.090	nut hexagon M6 8-A2C	-	Кол-во: 2	Купить
	Поз. 7	7.9150.03.301	plug MALE DIN 43589 B80 16mm²	-	Кол-во: 1	Купить
	Поз. 8	360.360.22.02	beam support assy.	-	Кол-во: 1	Купить
	Поз. 8	360.360.22.12	beam support assy.	-	Кол-во: 1	Купить
	Поз. 9	9.210.281.090	nut hexagon M6 8-A2C	-	Кол-во: 2	Купить
	Поз. 10	360.363.21.04	retainer plate	-	Кол-во: 1	Купить
	Поз. 10	360.363.21.06	retainer plate	-	Кол-во: 1	Купить
	Поз. 11	000.904.02.03	nut hexagon	-	Кол-во: 2	Купить
	Поз. 12	7.9100.59.120	cable electric	L- LGR=1050MM	Кол-во: 1	Купить
	Поз. 12	7.9100.59.120	cable electric	L+ LGR=900MM	Кол-во: 1	Купить
	Поз. 13	003.977.64.08	cable electric	-	Кол-во: 1	Купить
	Поз. 14	003.977.64.09	cable electric	-	Кол-во: 1	Купить
	Поз. 15	360.851.05.20	support	-	Кол-во: 1	Купить
	Поз. 16	7.9149.90.713	grommet cable	-	Кол-во: 1	Купить
	Поз. 17	7.9149.50.932	tie cable 9,7x132	-	Кол-во: 1	Купить
