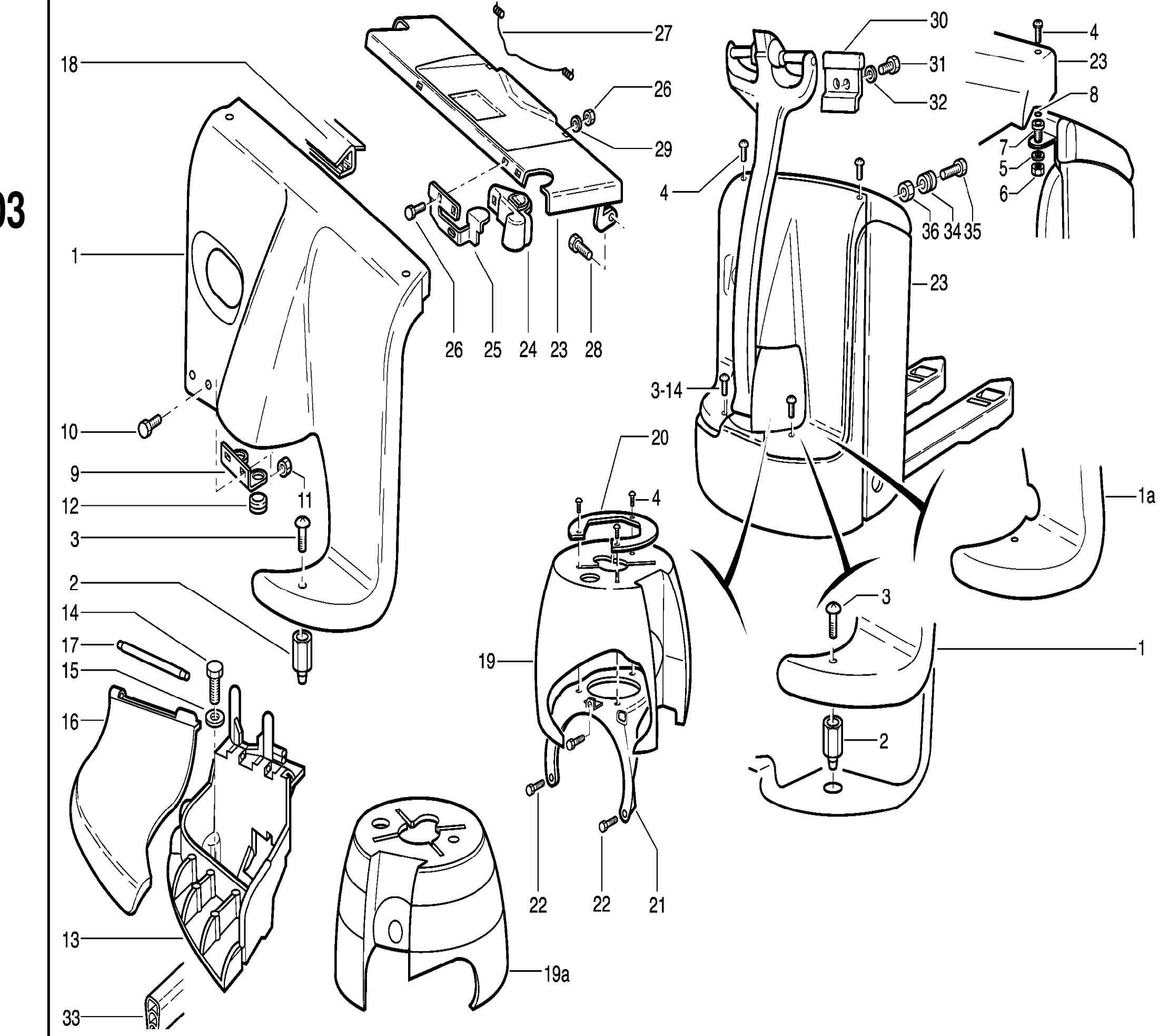

cowling peint · Схема 2: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← cowling peint · Схема 1

Следующая деталь

cowling peint · Схема 3 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.432.32.00	cowling peint	=>|W4X360N07211 WITHOUT INBUILT CHARGER	Кол-во: 1	Купить
	Поз. 1a	360.432.32.07	cowling	W4X360N07212|=> WITHOUT INBUILT CHARGER COLD STORE	Кол-во: 1	Купить
	Поз. 1	360.432.32.02	cowling "coupé peint"	WITH INBUILT CHARGER	Кол-во: 1	Купить
	Поз. 2	360.432.10.01	retainer plate	WITHOUT INBUILT CHARGER	Кол-во: 2	Купить
	Поз. 2	372.432.48.00	pinion	-	Кол-во: 2	Купить
	Поз. 2	360.432.10.01	retainer plate	WITH INBUILT CHARGER	Кол-во: 1	Купить
	Поз. 2	372.432.48.00	pinion	-	Кол-во: 1	Купить
	Поз. 3	9.027.068.239	screw coach bolt M10X25 A2R	WITHOUT INBUILT CHARGER	Кол-во: 2	Купить
	Поз. 3	9.027.068.239	screw coach bolt M10X25 A2R	WITH INBUILT CHARGER	Кол-во: 1	Купить
	Поз. 4	9.090.347.236	screw button head M10X20 10.9 A2R	=>|W4X360Rxxxxx	Кол-во: 5	Купить
	Поз. 4	9.008.311.183	hexagon screw M8X25 8.8 A2C	W4X360Rxxxxx|=>	Кол-во: 3	Купить
	Поз. 5	9.323.620.028	washer spring B16 -A2C	-	Кол-во: 2	Купить
	Поз. 6	9.210.281.160	nut hexagon M16-8-A2C	-	Кол-во: 2	Купить
	Поз. 7	000.916.77.04	threaded bush	-	Кол-во: 2	Купить
	Поз. 8	000.963.01.05	O-ring	-	Кол-во: 2	Купить
	Поз. 9	360.432.13.00	angle	-	Кол-во: 1	Купить
	Поз. 9	360.432.13.02	angle	-	Кол-во: 1	Купить
	Поз. 10	9.027.318.129	screw coach bolt M6x16 8.8 A2R-TRCC	-	Кол-во: 2	Купить
	Поз. 11	000.904.02.03	nut hexagon	-	Кол-во: 2	Купить
	Поз. 12	7.9149.90.981	grommet	-	Кол-во: 2	Купить
	Поз. 13	360.436.35.00	support	-	Кол-во: 1	Купить
	Поз. 14	9.008.311.186	hexagon screw M8X30 8.8 A2C	-	Кол-во: 1	Купить
	Поз. 15	9.308.003.018	washer B - 8,4 x 24 x 2 - A2C	-	Кол-во: 1	Купить
	Поз. 16	360.436.12.00	cover	-	Кол-во: 1	Купить
	Поз. 17	000.912.11.33	bolt	-	Кол-во: 1	Купить
	Поз. 18	003.964.11.09	profile rubber	-	Кол-во: 1	Купить
	Поз. 19	360.432.06.06	hood	-	Кол-во: 1	Купить
	Поз. 19	360.432.06.19	hood	=>|W4X360N07211 COLD STORE	Кол-во: 1	Купить
	Поз. 19a	360.432.06.29	hood	W4X360N07212|=> COLD STORE	Кол-во: 0	Купить
	Поз. 20	360.432.17.00	strut	=>|W4X360Rxxxxxx	Кол-во: 1	Купить
	Поз. 20a	9.308.003.018	washer B - 8,4 x 24 x 2 - A2C	W4X360Rxxxxx|=>	Кол-во: 3	Купить
	Поз. 21	360.430.13.00	beam support assy.	=>|W4X360Rxxxxxx	Кол-во: 1	Купить
	Поз. 21	360.430.13.17	beam support assy.	W4X360Rxxxxx|=>	Кол-во: 1	Купить
	Поз. 22	9.008.610.132	hexagon screw DE M6 X 20 A3B	-	Кол-во: 3	Купить
	Поз. 23	360.430.06.01	hood engine assy.	BAT.160->240AH	Кол-во: 1	Купить
	Поз. 23	360.430.06.43	hood engine assy. 2PZS	BAT.160->240AH	Кол-во: 1	Купить
	Поз. 23	360.430.06.06	hood engine assy.	BAT.270->360AH	Кол-во: 1	Купить
	Поз. 23	360.430.06.44	hood engine assy. 3PZS	BAT.270->360AH	Кол-во: 1	Купить
	Поз. 24	360.432.02.02	bracket	-	Кол-во: 1	Купить
	Поз. 24	360.432.02.04	bracket	-	Кол-во: 1	Купить
	Поз. 25	003.922.60.00	leg springs	-	Кол-во: 1	Купить
	Поз. 25	003.922.60.01	leg springs	-	Кол-во: 1	Купить
	Поз. 25	003.922.60.02	leg springs	-	Кол-во: 1	Купить
	Поз. 26	003.900.06.01	hollow screw assy.	-	Кол-во: 2	Купить
	Поз. 27	360.432.35.00	clamp	-	Кол-во: 1	Купить
	Поз. 28	9.045.316.175	socket head screw M8X12 8.8 A2C	-	Кол-во: 2	Купить
	Поз. 29	9.307.003.014	washer B 6,4 X 18 X 1,6 A2C	-	Кол-во: 2	Купить
	Поз. 30	360.432.04.04	plate joining	UP SIDE	Кол-во: 1	Купить
	Поз. 31	9.008.311.293	hexagon screw M12X20 8.8 A2C	UP SIDE	Кол-во: 1	Купить
	Поз. 32	9.323.620.022	washer spring B12 -A2C	UP SIDE	Кол-во: 1	Купить
	Поз. 33	003.964.12.05	profile rubber	-	Кол-во: 1	Купить
	Поз. 33	000.964.12.47	profile rubber	-	Кол-во: 1	Купить
	Поз. 34	360.432.10.03	retainer plate	-	Кол-во: 1	Купить
	Поз. 35	000.901.30.19	screw button head	-	Кол-во: 1	Купить
	Поз. 36	000.905.38.08	nut rivet	-	Кол-во: 1	Купить
