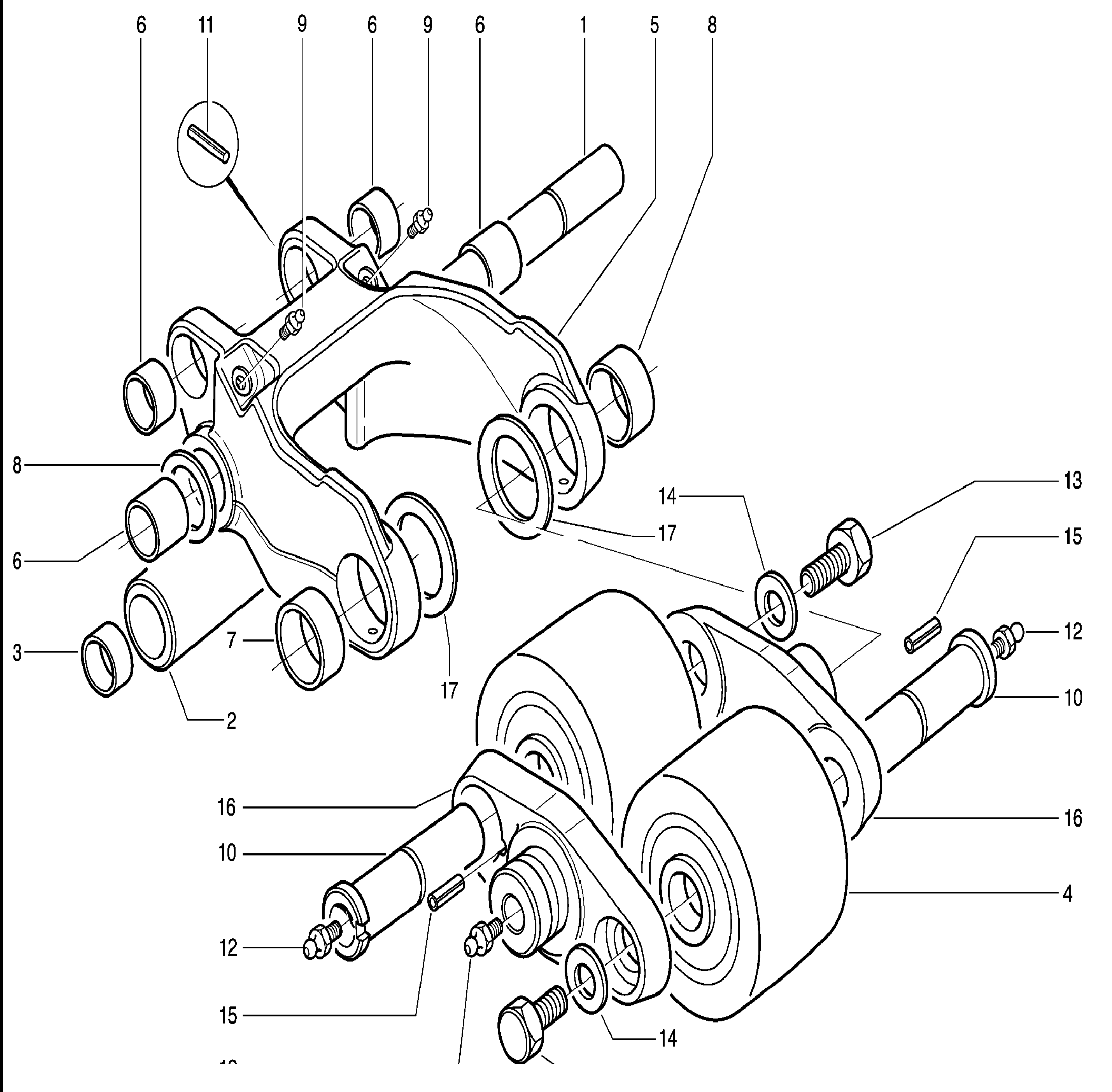

load castor assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← load castor assy. · Схема 2

Следующая деталь

load castor assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	131.850.11.14	load castor assy.	POS.1->17	Кол-во: 2	Купить
	Поз. 2	000.912.20.30	bolt chape/tablier	-	Кол-во: 2	Купить
	Поз. 3	003.990.38.02	wheel & tyre assy. ARTICULATION CHAPE	POS.2-3	Кол-во: 2	Купить
	Поз. 4	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
	Поз. 5	000.990.35.24	roller assy. P 85X80-20	-	Кол-во: 4	Купить
	Поз. 6	131.850.11.03	load castor assy.	REP.5->7	Кол-во: 2	Купить
	Поз. 7	000.923.02.39	bearing bush DX Ø20XØ23X25	-	Кол-во: 4	Купить
	Поз. 8	000.923.02.41	bearing bush DX 25x28x15	-	Кол-во: 4	Купить
	Поз. 9	000.914.20.02	washer	-	Кол-во: 4	Купить
	Поз. 10	9.607.021.060	nipple lubrication	-	Кол-во: 4	Купить
	Поз. 11	003.912.02.36	bolt GALET PORTEUR	-	Кол-во: 4	Купить
	Поз. 12	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 2	Купить
	Поз. 13	9.607.021.060	nipple lubrication	-	Кол-во: 4	Купить
	Поз. 14	9.008.311.293	hexagon screw M12X20 8.8 A2C	-	Кол-во: 4	Купить
	Поз. 15	9.291.003.022	washer 13X24X2,5 A2C	-	Кол-во: 4	Купить
	Поз. 16	9.380.627.207	pin spring slotted 4X12 DACROME	-	Кол-во: 4	Купить
	Поз. 17	131.851.17.02	bearing flange USINE GRAISSE	-	Кол-во: 4	Купить
	Поз. —	000.914.60.15	washer	-	Кол-во: 4	Купить
