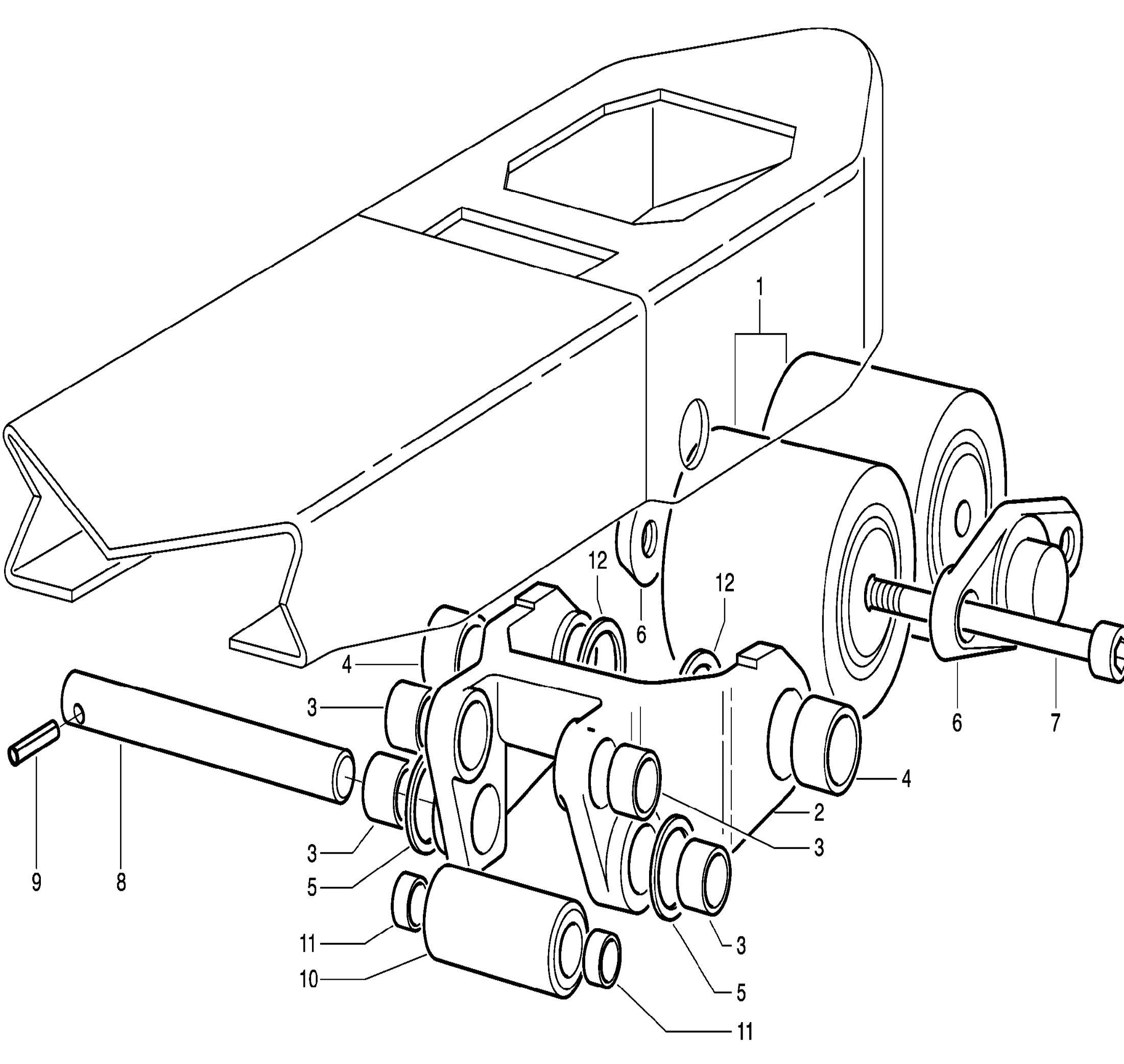

load castor assy. BOGGIE DU · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.850.11.02 · load castor assy. · Схема 2

Следующая деталь

load castor assy. BOGGIE DU · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.850.11.19	load castor assy. BOGGIE DU	POS.1->12	Кол-во: 2	Купить
	Поз. 2	003.993.36.03	roller	POS.2->4	Кол-во: 4	Купить
	Поз. 3	131.850.11.04	load castor assy.	-	Кол-во: 2	Купить
	Поз. 4	000.923.02.03	bearing bush	-	Кол-во: 8	Купить
	Поз. 5	000.923.02.44	bearing bush °25x28x15 DU	-	Кол-во: 4	Купить
	Поз. 6	000.914.20.02	washer	-	Кол-во: 4	Купить
	Поз. 7	131.851.17.03	bearing flange	-	Кол-во: 4	Купить
	Поз. 8	9.048.346.316	socket head screw M12X100 10.9	-	Кол-во: 4	Купить
	Поз. 9	003.912.20.30	bolt	-	Кол-во: 2	Купить
	Поз. 10	9.380.627.322	pin spring slotted 6x36 DACROMET	POS.10-11	Кол-во: 2	Купить
	Поз. 11	003.990.38.02	wheel & tyre assy. ARTICULATION CHAPE	-	Кол-во: 2	Купить
	Поз. 12	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
