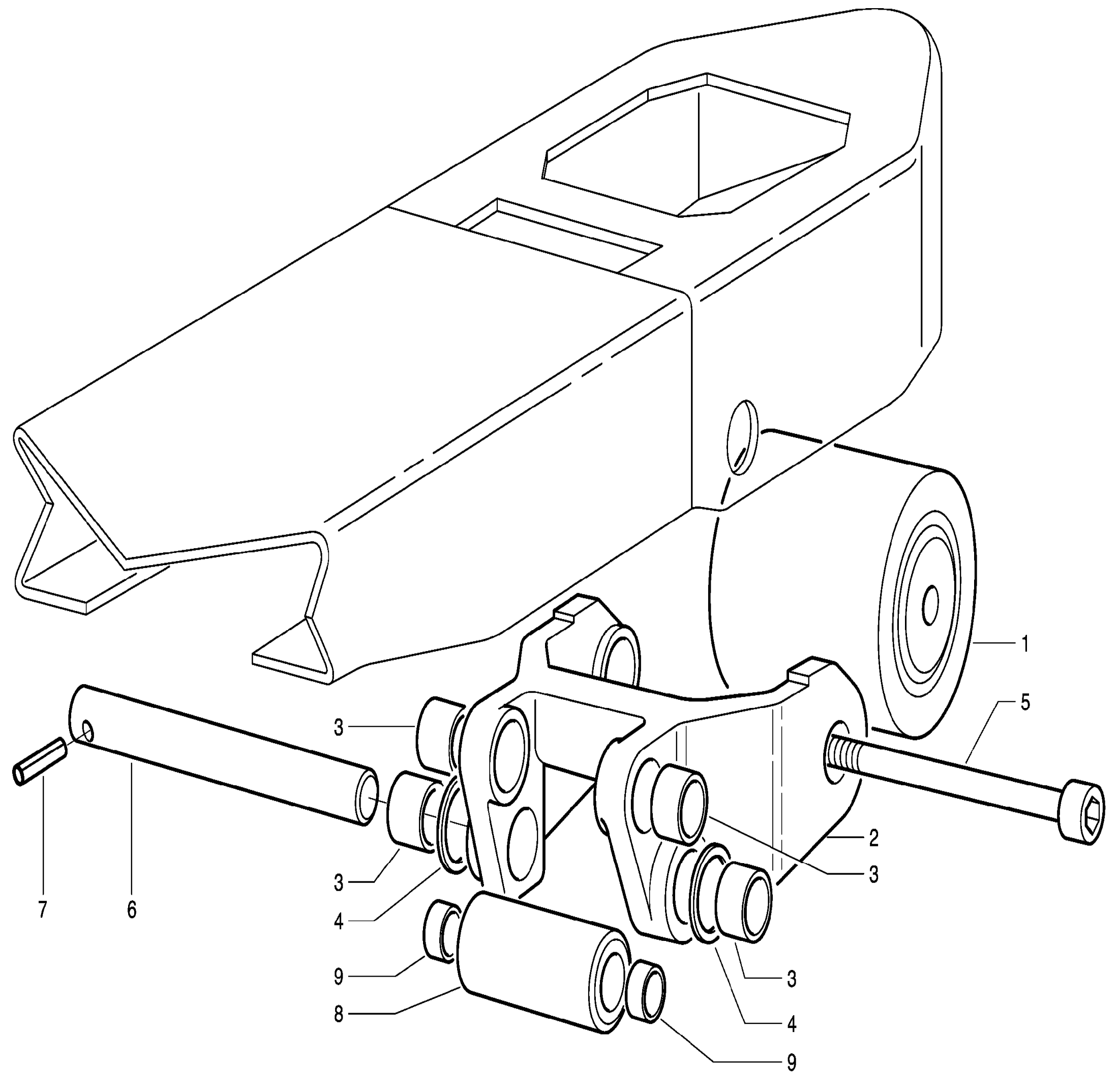

load castor assy. GALET DU · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← load castor assy. · Схема 2

Следующая деталь

load castor assy. GALET DU · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.850.11.18	load castor assy. GALET DU	POS.1->9	Кол-во: 2	Купить
	Поз. 2	003.993.36.04	roller	POS.2-3	Кол-во: 2	Купить
	Поз. 3	131.850.11.05	load castor assy.	-	Кол-во: 2	Купить
	Поз. 4	000.923.02.03	bearing bush	-	Кол-во: 8	Купить
	Поз. 5	000.914.20.02	washer	-	Кол-во: 4	Купить
	Поз. 6	9.048.346.321	socket head screw M12X130 DIN 7984 10.9	-	Кол-во: 2	Купить
	Поз. 7	000.912.20.30	bolt chape/tablier	-	Кол-во: 2	Купить
	Поз. 8	9.380.627.322	pin spring slotted 6x36 DACROMET	POS.8-9	Кол-во: 2	Купить
	Поз. 9	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
