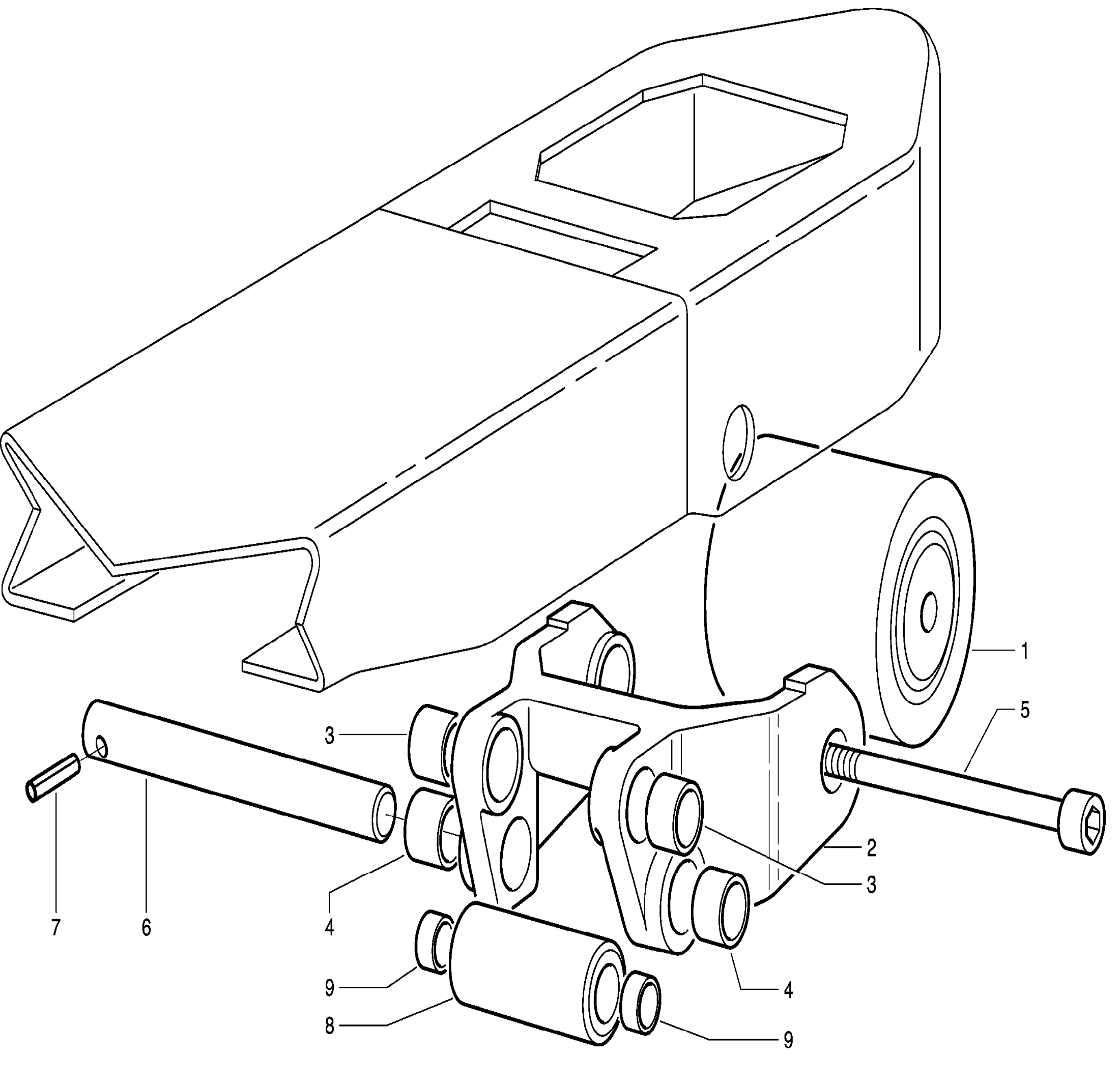

load castor assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.850.19.98 · carriage fork assy. · Схема 4

Следующая деталь

load castor assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.850.11.01	load castor assy.	POS.1->9	Кол-во: 2	Купить
	Поз. 2	003.993.36.04	roller	-	Кол-во: 2	Купить
	Поз. 3	360.850.16.01	lift swinging assy.	POS.2->4	Кол-во: 2	Купить
	Поз. 4	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
	Поз. 5	000.923.02.31	bearing bush	-	Кол-во: 4	Купить
	Поз. 6	9.048.346.321	socket head screw M12X130 DIN 7984 10.9	-	Кол-во: 2	Купить
	Поз. 6	000.912.21.07	bolt	-	Кол-во: 2	Купить
	Поз. 6	003.912.20.29	bolt	-	Кол-во: 2	Купить
	Поз. 7	9.380.627.322	pin spring slotted 6x36 DACROMET	-	Кол-во: 2	Купить
	Поз. 8	003.990.38.00	Roller BAGUE	POS.8-9	Кол-во: 2	Купить
	Поз. 9	000.923.02.04	bearing bush	-	Кол-во: 4	Купить
