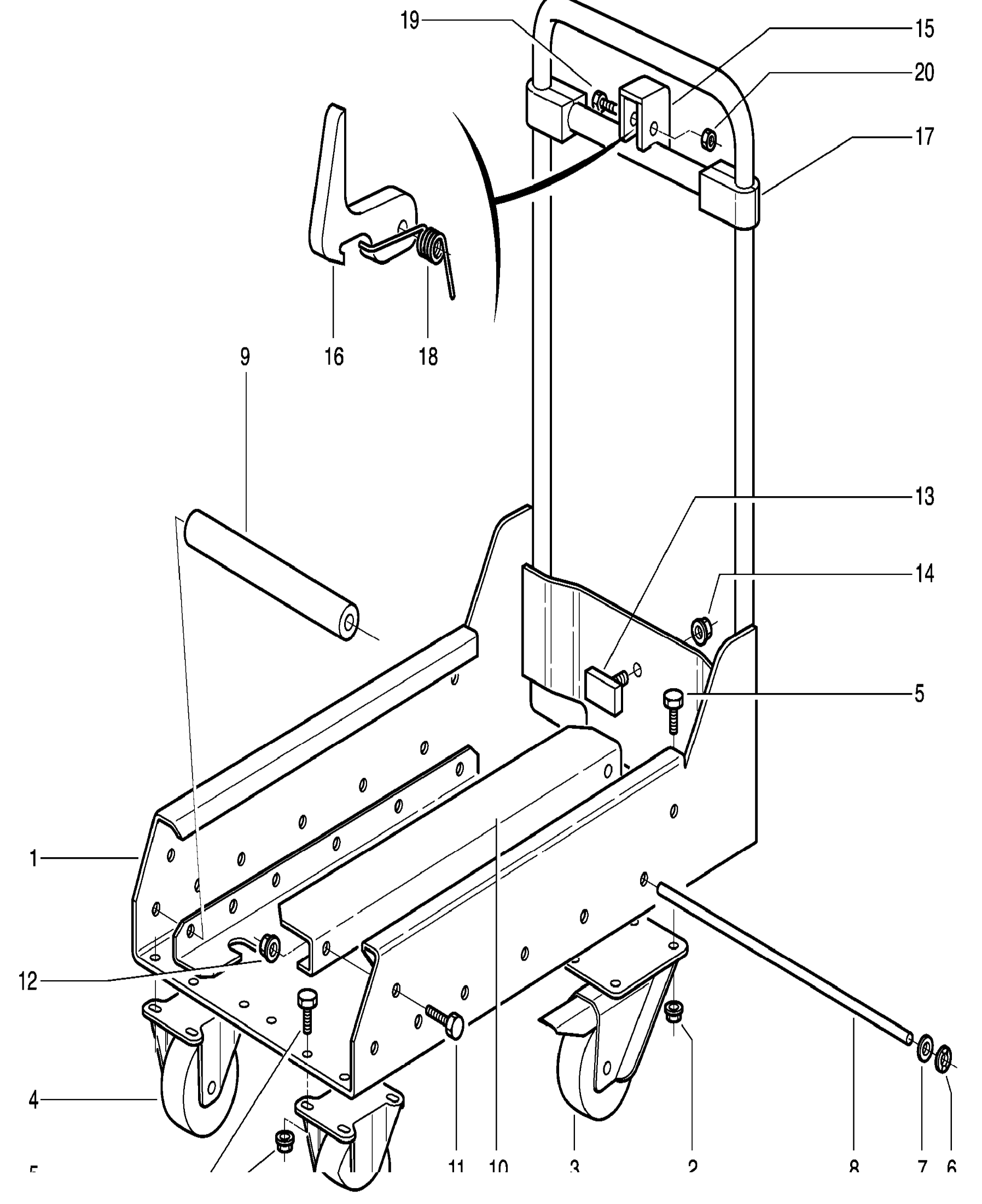

safety device · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.430.72.00 · guard grille assy. · Схема 3

Следующая деталь

safety device · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	149.005.34.01	safety device	POS.1->20	Кол-во: 1	Купить
	Поз. 2	000.904.02.04	nut hexagon	-	Кол-во: 16	Купить
	Поз. 3	003.993.45.05	wheel castor PIVOTANTE AVEC BLOCAGE & ROUE	=>|W4X149N02159	Кол-во: 2	Купить
	Поз. 3	042.825.02.91	UPA-part	W4X149N02160|=>	Кол-во: 2	Купить
	Поз. 3	042.825.02.91	UPA-part	=>|W4X149N02159	Кол-во: 2	Купить
	Поз. 4	003.993.45.08	wheel castor PIVOTANTE avec roue	=>|W4X149N02159	Кол-во: 2	Купить
	Поз. 4	003.993.45.04	wheel castor	W4X149N02160|=>	Кол-во: 2	Купить
	Поз. 5	9.008.311.239	hexagon screw M10X25 8.8 A2C	-	Кол-во: 16	Купить
	Поз. 6	000.907.13.01	washer spring	-	Кол-во: 12	Купить
	Поз. 7	9.291.003.020	washer 10,5X21X A2C	-	Кол-во: 12	Купить
	Поз. 8	000.913.10.17	rod	-	Кол-во: 6	Купить
	Поз. 9	000.993.36.35	chain pulley	-	Кол-во: 6	Купить
	Поз. 10	149.436.16.00	strut	-	Кол-во: 2	Купить
	Поз. 11	9.008.311.239	hexagon screw M10X25 8.8 A2C	-	Кол-во: 4	Купить
	Поз. 12	000.904.02.04	nut hexagon	-	Кол-во: 4	Купить
	Поз. 13	000.965.25.05	spring element M10x21 FORME A	-	Кол-во: 1	Купить
	Поз. 14	000.904.02.04	nut hexagon	-	Кол-во: 1	Купить
	Поз. 15	149.420.35.01	beam support assy.	-	Кол-во: 1	Купить
	Поз. 16	149.423.20.02	bracket	-	Кол-во: 1	Купить
	Поз. 17	328.436.34.05	retainer plate	-	Кол-во: 1	Купить
	Поз. 18	000.922.75.33	leg springs	-	Кол-во: 1	Купить
	Поз. 19	9.007.341.246	hexagon screw M10X50 10.9	-	Кол-во: 1	Купить
	Поз. 20	000.904.02.04	nut hexagon	-	Кол-во: 1	Купить
