360.360.22.03 · beam support assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 2004 · 2 = Restricted availability 3 = Parts being phased out 4 = not available individually print no. 360 804 90 61 06/227 /01

Следующая деталь

360.360.22.03 · beam support assy. · Схема 2 →

Схема

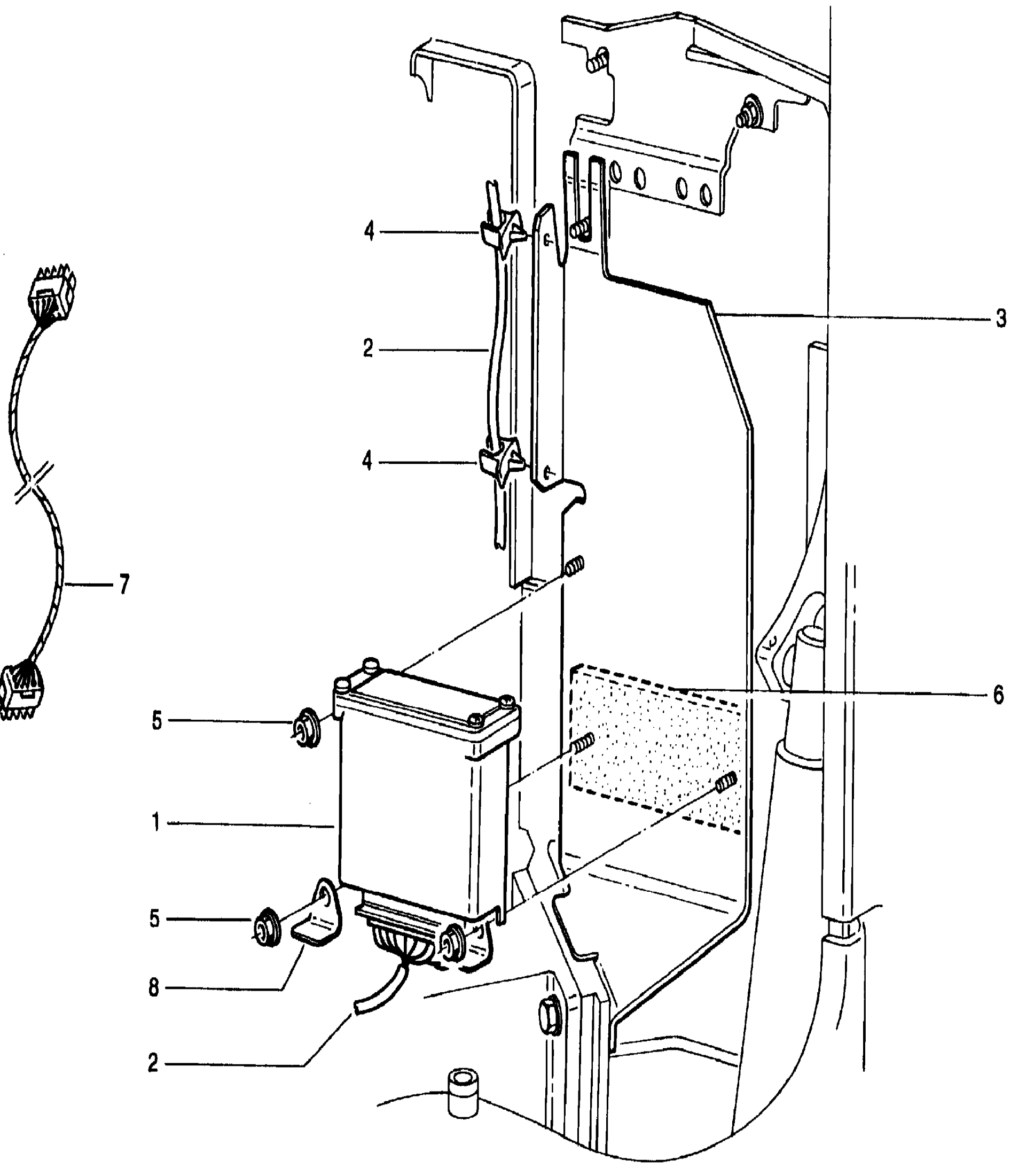

Схема узла 360.360.22.03 · beam support assy. · Схема 1 для Linde T16/T18/T20, каталог Год не указан

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

Поз. 1360.360.22.03beam support assy.POS.1->6Кол-во: 1Купить
Поз. 1141.360.50.34electr. controls assy.-Кол-во: 1Купить
Поз. 2360.381.03.17harness-Кол-во: 1Купить
Поз. 3360.360.22.00beam support assy.-Кол-во: 1Купить
Поз. 4000.955.26.01clip cable-Кол-во: 1Купить
Поз. 5000.904.02.02nut hexagon-Кол-во: 3Купить
Поз. 6360.432.37.03strip rubber-Кол-во: 1Купить
Поз. 7360.381.03.19harness-Кол-во: 1Купить
Поз. 8144.363.43.00retainer plate-Кол-во: 2Купить
