309.540.60.61 · tiller assy. 360: детали Linde T16/T18/T20
Шаг 5: выберите позицию на схеме или в таблице

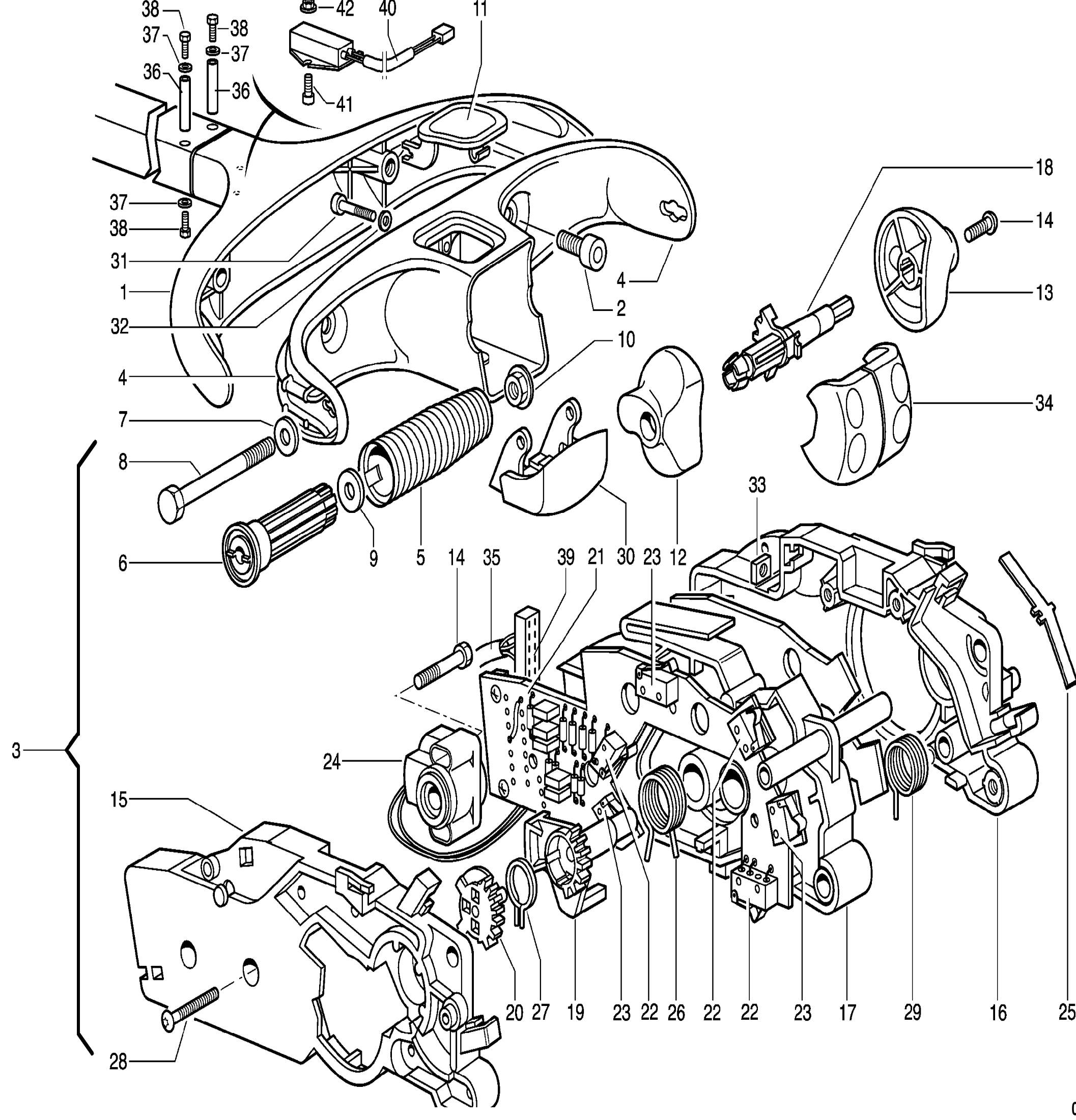

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. — | 309.540.60.61 | tiller assy. 360 | POS.1->35+39 | Кол-во: 1 | Купить | |
| Поз. — | 309.540.59.51 | tiller assy. 360 | POS.1->35+39 | Кол-во: 1 | Купить | |
| Поз. — | 309.540.60.47 | tiller assy. 360 CF | =>|W4X360L04047 POS.1->39 - COLD STORE | Кол-во: 1 | Купить | |
| Поз. — | 309.540.59.16 | tiller assy. CF/360 | W4X360L04048|=> POS.1->42 COLD STORE | Кол-во: 1 | Купить | |
| Поз. — | 309.540.59.53 | tiller assy. CF 360 | POS.1->42 COLD STORE | Кол-во: 1 | Купить | |
| Поз. 1 | 309.540.66.51 | tiller arm assy. | - | Кол-во: 1 | Купить | |
| Поз. 1 | 309.540.66.07 | tiller arm assy. | COLD STORE | Кол-во: 1 | Купить | |
| Поз. 2 | 9.186.003.553 | screw | - | Кол-во: 2 | Купить | |
| Поз. 3 | 309.540.64.20 | housing assy. | POS.3->33 | Кол-во: 1 | Купить | |
| Поз. 4 | 309.547.19.19 | housing | - | Кол-во: 1 | Купить | |
| Поз. 5 | 003.931.08.00 | handle | - | Кол-во: 2 | Купить | |
| Поз. 5 | 003.931.08.02 | handle | - | Кол-во: 2 | Купить | |
| Поз. 6 | 003.912.10.01 | bolt | - | Кол-во: 2 | Купить | |
| Поз. 7 | 000.914.70.08 | washer 8X18x1,4-A2C | - | Кол-во: 2 | Купить | |
| Поз. 8 | 9.007.311.206 | hexagon screw M8X110 8.8 A2C | - | Кол-во: 2 | Купить | |
| Поз. 9 | 9.308.003.018 | washer B - 8,4 x 24 x 2 - A2C | - | Кол-во: 2 | Купить | |
| Поз. 10 | 9.265.316.110 | nut hexagon M8 -8-A2C | - | Кол-во: 2 | Купить | |
| Поз. 11 | 003.973.16.00 | signal button AVERTISSEUR | - | Кол-во: 1 | Купить | |
| Поз. 12 | 309.527.03.05 | lever | - | Кол-во: 1 | Купить | |
| Поз. 13 | 309.527.03.00 | lever | - | Кол-во: 1 | Купить | |
| Поз. 14 | 9.186.353.301 | screw | - | Кол-во: 3 | Купить | |
| Поз. 15 | 309.547.03.00 | spacer | - | Кол-во: 1 | Купить | |
| Поз. 16 | 309.547.03.05 | spacer | - | Кол-во: 1 | Купить | |
| Поз. 16 | 309.547.03.06 | spacer GAUCHE | - | Кол-во: 1 | Купить | |
| Поз. 17 | 309.527.06.00 | support | - | Кол-во: 1 | Купить | |
| Поз. 17 | 309.527.06.01 | support PARTIE PORTEUSE | - | Кол-во: 1 | Купить | |
| Поз. 18 | 309.547.22.05 | shaft | - | Кол-во: 1 | Купить | |
| Поз. 19 | 309.547.22.00 | shaft | - | Кол-во: 1 | Купить | |
| Поз. 20 | 309.547.00.00 | gear | - | Кол-во: 1 | Купить | |
| Поз. 21 | 309.360.70.05 | conductor plate assy. | POS.22->24 | Кол-во: 1 | Купить | |
| Поз. 21 | 309.360.70.06 | conductor plate assy. | POS.22->24 | Кол-во: 1 | Купить | |
| Поз. 22 | 7.9153.90.123 | micro-switch | UNTIL SERIE 03/97 | Кол-во: 1 | Купить | |
| Поз. 22 | 7.9153.90.173 | micro-switch | AS FROM SERIE 04/97 | Кол-во: 3 | Купить | |
| Поз. 23 | 7.9153.90.124 | micro-switch | UNTIL SERIE 03/97 | Кол-во: 1 | Купить | |
| Поз. 23 | 7.9153.90.174 | micro-switch | AS FROM SERIE 04/97 | Кол-во: 3 | Купить | |
| Поз. 24 | 7.9164.00.166 | potentiometer | - | Кол-во: 1 | Купить | |
| Поз. 24 | 7.9164.00.162 | potentiometer | - | Кол-во: 1 | Купить | |
| Поз. 24 | 7.9164.00.105 | potentiometer | - | Кол-во: 1 | Купить | |
| Поз. 25 | 003.922.51.01 | leaf spring | - | Кол-во: 1 | Купить | |
| Поз. 26 | 003.922.75.01 | leg springs | - | Кол-во: 1 | Купить | |
| Поз. 27 | 003.922.75.00 | leg springs | - | Кол-во: 1 | Купить | |
| Поз. 28 | 9.186.353.253 | screw 3,5X35 10.9 A2C | - | Кол-во: 6 | Купить | |
| Поз. 29 | 003.922.75.02 | leg springs | - | Кол-во: 1 | Купить | |
| Поз. 30 | 309.547.14.00 | fork end | - | Кол-во: 1 | Купить | |
| Поз. 31 | 9.045.316.076 | socket head screw M4X30 DIN 912 8.8 A2C | - | Кол-во: 4 | Купить | |
| Поз. 32 | 9.323.620.010 | washer spring B4 -A2C | - | Кол-во: 4 | Купить | |
| Поз. 33 | 9.223.056.060 | square nut M4 04 A2C | - | Кол-во: 4 | Купить | |
| Поз. 34 | 003.973.29.04 | switch | - | Кол-во: 1 | Купить | |
| Поз. 35 | 309.381.03.46 | harness | UNTIL SERIE 09/97 | Кол-во: 1 | Купить | |
| Поз. 35 | 309.381.03.59 | harness | AS FROM SERIE 10/97 | Кол-во: 1 | Купить | |
| Поз. 35 | 309.381.03.78 | harness TIMON | AS FROM SERIE 10/97 | Кол-во: 1 | Купить | |
| Поз. 35 | 309.381.03.65 | harness | W4X360L04048|=> COLD STORE | Кол-во: 1 | Купить | |
| Поз. 35 | 309.381.03.80 | harness TIMON | - | Кол-во: 1 | Купить | |
| Поз. 36 | 000.912.12.99 | bolt 10x51 | =>|09/2001 COLD STORE | Кол-во: 2 | Купить | |
| Поз. 37 | 000.964.21.16 | washer | COLD STORE | Кол-во: 4 | Купить | |
| Поз. 37 | 000.964.21.53 | washer NYLON 10,5x16x2 | =>|09/2001 | Кол-во: 4 | Купить | |
| Поз. 38 | 000.901.30.04 | screw button head M6X12 4.8 A2C | COLD STORE | Кол-во: 4 | Купить | |
| Поз. 39 | 7.9125.01.505 | housing plug | - | Кол-во: 1 | Купить | |
| Поз. 40 | 144.380.05.03 | cable assy. | W4X360L04048|=> COLD STORE | Кол-во: 1 | Купить | |
| Поз. 41 | 000.901.30.21 | screw button head RLHC M6X16 - 10.9 - A2R | =>|09/2001 COLD STORE | Кол-во: 2 | Купить | |
| Поз. 42 | 000.904.02.03 | nut hexagon | COLD STORE | Кол-во: 2 | Купить |
