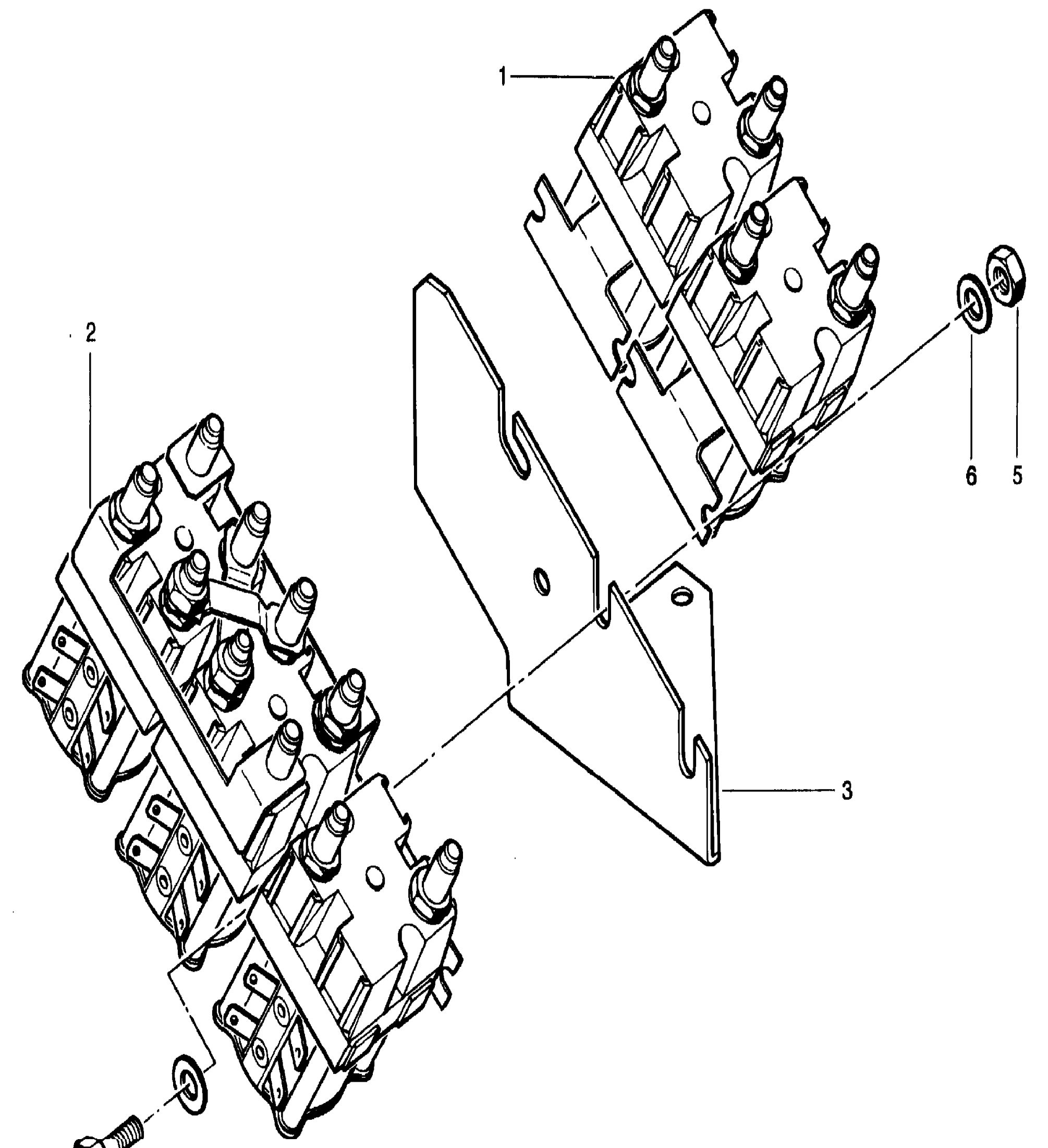

003.970.35.07 · contactor assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 000.976.35.26 · contactor · Схема 2

Следующая деталь

003.970.35.07 · contactor assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	003.970.35.07	contactor assy.	POS.1->6	Кол-во: 1	Купить
	Поз. 1	000.976.35.26	contactor	-	Кол-во: 3	Купить
	Поз. 1	7.9156.92.080	contactor	-	Кол-во: 3	Купить
	Поз. 2	003.976.35.00	contactor	-	Кол-во: 1	Купить
	Поз. 3	360.363.14.12	support	-	Кол-во: 1	Купить
	Поз. 4	9.008.311.128	hexagon screw M6X16 8.8 A2C	-	Кол-во: 2	Купить
	Поз. 5	9.210.281.090	nut hexagon M6 8-A2C	-	Кол-во: 2	Купить
	Поз. 6	9.289.003.029	shim	-	Кол-во: 2	Купить
