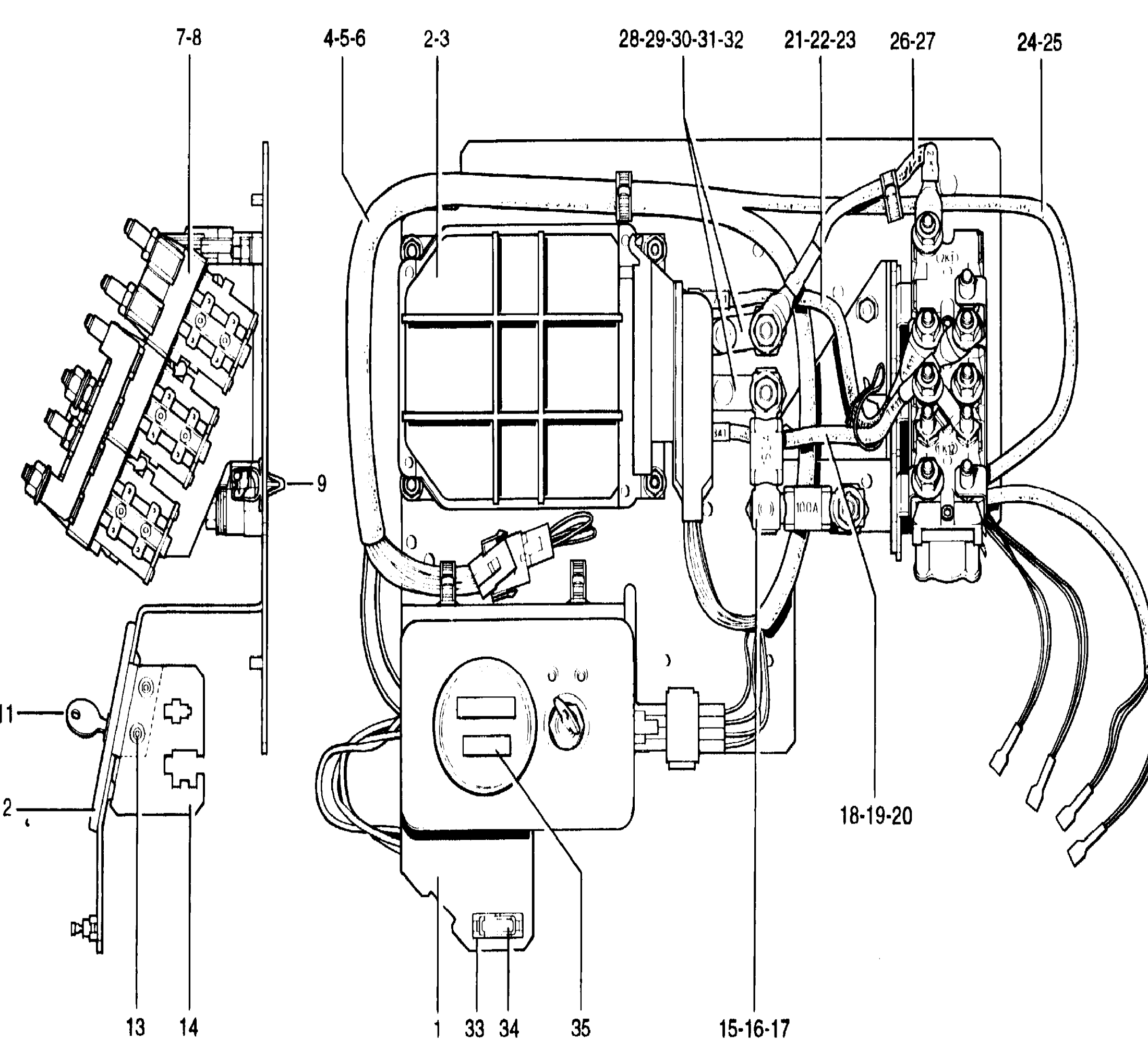

360.360.50.28 · electr. controls assy. · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.360.50.13 · electr. controls assy. · Схема 3

Следующая деталь

360.360.50.28 · electr. controls assy. · Схема 2 →

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. —	360.360.50.28	electr. controls assy.	=>|W4X360P01889 POS.1->38 AS FROM SERIE 10/97	Кол-во: 1	Купить
	Поз. —	360.360.50.44	electr. controls assy.	W4X360P01890|=> POS.1->38 AS FROM SERIE 10/97	Кол-во: 1	Купить
	Поз. 1	360.360.22.16	beam support assy.	UNTIL SERIE 11/98	Кол-во: 1	Купить
	Поз. 1	360.360.22.19	beam support assy.	AS FROM SERIE 12/98	Кол-во: 1	Купить
	Поз. 2	390.360.86.48	traction control assy.	-	Кол-во: 1	Купить
	Поз. 2	360.360.96.00	exch.traction control assembly	=>|W4X360P01889	Кол-во: 1	Купить
	Поз. 2	390.360.86.54	traction control assy.	=>|W4X360P01889	Кол-во: 1	Купить
	Поз. 2	360.360.96.02	exch.traction control assembly	=>|W4X360P01889	Кол-во: 1	Купить
	Поз. 2	390.360.86.60	traction control assy.	W4X360P01890|=>	Кол-во: 1	Купить
	Поз. 2	390.360.96.60	exch.traction control assembly	W4X360P01890|=>	Кол-во: 1	Купить
	Поз. —	000.938.09.78	label pour LDC	-	Кол-во: 1	Купить
	Поз. 3	000.904.02.03	nut hexagon	-	Кол-во: 4	Купить
	Поз. 4	360.381.03.28	harness	-	Кол-во: 1	Купить
	Поз. 5	7.9149.50.985	tie cable	-	Кол-во: 3	Купить
	Поз. 6	7.9149.50.932	tie cable 9,7x132	-	Кол-во: 2	Купить
	Поз. 7	003.970.35.09	contactor assy.	-	Кол-во: 1	Купить
	Поз. 8	000.904.02.03	nut hexagon	-	Кол-во: 2	Купить
	Поз. 9	000.955.26.01	clip cable	-	Кол-во: 1	Купить
	Поз. 10	000.973.04.10	wrenche	POS.10-11 UNTIL SERIE 11/98	Кол-во: 1	Купить
	Поз. 10	7.9154.92.618	key switch	POS.10-11 AS FROM SERIE 12/98	Кол-во: 1	Купить
	Поз. 11	000.973.04.40	wrenche	UNTIL SERIE 11/98	Кол-во: 1	Купить
	Поз. 11	003.973.04.04	wrenche	AS FROM SERIE 12/98	Кол-во: 1	Купить
	Поз. 12	360.363.17.01	protective cover	-	Кол-во: 1	Купить
	Поз. 15	7.9160.90.932	fuse D-150A orange	150 A	Кол-во: 1	Купить
	Поз. 16	7.9160.90.931	fuse D-100A jaune	100 A	Кол-во: 1	Купить
	Поз. 17	7.9164.99.011	potentiometer	-	Кол-во: 3	Купить
	Поз. 18	003.977.64.06	cable electric	-	Кол-во: 1	Купить
	Поз. 19	000.904.02.03	nut hexagon	-	Кол-во: 1	Купить
	Поз. 20	9.210.281.110	nut hexagon M 8 8 - A2C	-	Кол-во: 1	Купить
	Поз. 21	003.977.64.07	cable electric	-	Кол-во: 1	Купить
	Поз. 22	000.904.02.03	nut hexagon	-	Кол-во: 1	Купить
	Поз. 23	9.210.281.110	nut hexagon M 8 8 - A2C	-	Кол-во: 1	Купить
	Поз. 24	003.977.64.08	cable electric	-	Кол-во: 1	Купить
	Поз. 25	9.210.281.110	nut hexagon M 8 8 - A2C	-	Кол-во: 1	Купить
	Поз. 26	003.977.64.13	cable electric	-	Кол-во: 1	Купить
	Поз. 27	9.210.281.110	nut hexagon M 8 8 - A2C	-	Кол-во: 1	Купить
	Поз. 28	000.918.51.56	plate joining	-	Кол-во: 1	Купить
	Поз. 29	000.904.02.03	nut hexagon	-	Кол-во: 2	Купить
	Поз. 30	9.210.281.110	nut hexagon M 8 8 - A2C	-	Кол-во: 2	Купить
	Поз. 31	000.905.38.00	nut rivet	-	Кол-во: 1	Купить
	Поз. 32	7.9164.99.011	potentiometer	-	Кол-во: 1	Купить
	Поз. 33	7.9190.95.004	supplies	POS.33-34	Кол-во: 1	Купить
	Поз. 34	7.9190.86.804	fuse element	7,5 A	Кол-во: 1	Купить
	Поз. 34	7.9160.40.006	fuse 15A	COLD STORE	Кол-во: 1	Купить
	Поз. 35	7.9172.94.003	meter service hour ILDB	-	Кол-во: 1	Купить
	Поз. 35	7.9172.94.030	meter service hour LINDE	W4X360P4528|=>	Кол-во: 1	Купить
	Поз. 35	141.432.28.00	cover	-	Кол-во: 1	Купить
	Поз. 36	360.365.01.00	conductor plate	T16-T18 PREM.	Кол-во: 1	Купить
	Поз. 36	360.365.01.01	conductor plate	T20	Кол-во: 1	Купить
	Поз. 37	7.9135.95.319	rail conductor	-	Кол-во: 1	Купить
	Поз. 37	7.9135.95.322	rail conductor	-	Кол-во: 1	Купить
	Поз. 38	000.914.70.09	washer 8x16X1,4-A2C	-	Кол-во: 6	Купить
