360.353.10.17 · charger battery · Схема 1: детали Linde T16/T18/T20

Шаг 5: выберите позицию на схеме или в таблице

Предыдущая деталь

← 360.353.10.00 · charger battery · Схема 3

Следующая деталь

360.353.10.17 · charger battery · Схема 2 →

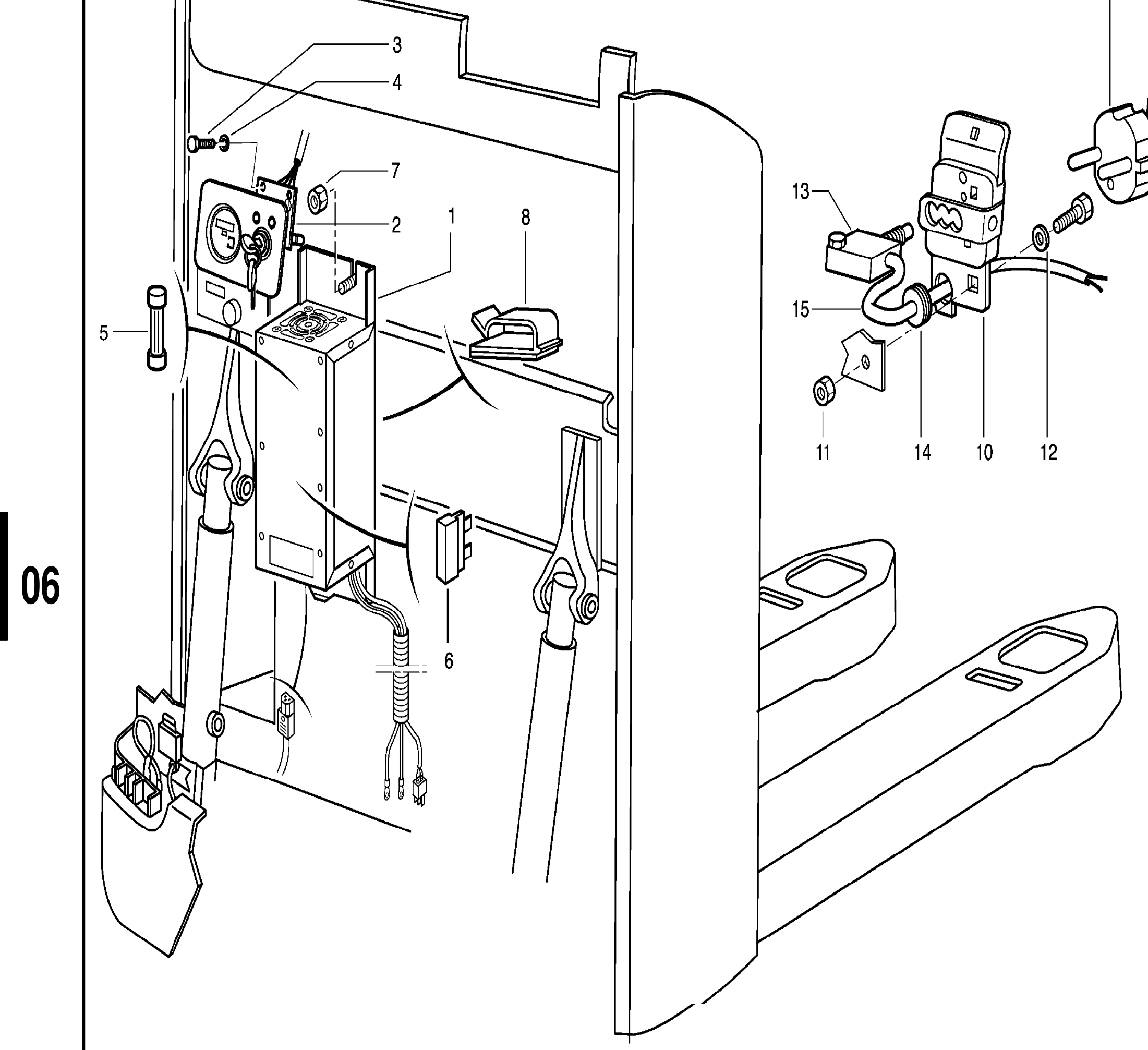

Схема

Подсказка

-+100%

Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.

Детали

ПозицияСброс

✓	№	Артикул	Название	Примечание	Кол-во	Купить
	Поз. 1	360.353.10.17	charger battery	=>|W4X360L04771 POS.1->6	Кол-во: 1	Купить
	Поз. 1	360.353.10.16	charger battery	=>|W4X360L04771 POS.1->6	Кол-во: 1	Купить
	Поз. 1	360.353.10.25	charger battery INCORPORE	W4X360L04772|=>	Кол-во: 1	Купить
	Поз. 1	360.353.10.14	charger battery	=>|W4X360L04771 POS.1->6 STANDARD US	Кол-во: 1	Купить
	Поз. 1	360.353.10.12	charger battery	=>|W4X360L04771 POS.1->6	Кол-во: 1	Купить
	Поз. 1	360.353.10.32	charger battery	W4X360L04772|=> STANDARD US	Кол-во: 1	Купить
	Поз. 1	360.353.10.20	charger battery	=>|W4X360L04771 POS.1->6 GEL BATTERY	Кол-во: 1	Купить
	Поз. 1	360.353.10.19	charger battery	=>|W4X360L04771 POS.1->6 GEL BATTERY	Кол-во: 1	Купить
	Поз. 1	360.353.10.18	charger battery	=>|W4X360L04771 POS.1->6 GEL BATTERY	Кол-во: 1	Купить
	Поз. 1	360.353.10.31	charger battery	W4X360L04772|=> GEL BATTERY	Кол-во: 1	Купить
	Поз. 2	7.9174.10.060	conductor plate	=>|W4X360L04771	Кол-во: 1	Купить
	Поз. 2	000.977.11.04	cable electric	W4X360L04772|=>	Кол-во: 1	Купить
	Поз. 3	9.008.311.066	hexagon screw M4x12 8.8 A2C	-	Кол-во: 2	Купить
	Поз. 4	9.292.003.010	washer A 4,3X9X0,8 A2C	-	Кол-во: 2	Купить
	Поз. 5	7.9160.01.692	fuse element	-	Кол-во: 1	Купить
	Поз. 6	7.9190.86.957	fuse element C25	-	Кол-во: 2	Купить
	Поз. 7	000.904.02.01	nut hexagon	-	Кол-во: 1	Купить
	Поз. 8	000.964.18.67	profile rubber	-	Кол-во: 2	Купить
	Поз. 9	360.380.05.41	cable assy.	STANDARD NF	Кол-во: 1	Купить
	Поз. 9	360.380.05.06	cable assy.	STANDARD NF	Кол-во: 1	Купить
	Поз. 9	360.380.05.42	cable assy.	STANDARD GB	Кол-во: 1	Купить
	Поз. 9	360.380.05.07	cable assy.	STANDARD GB	Кол-во: 1	Купить
	Поз. 9	360.380.05.43	cable assy.	STANDARD CH	Кол-во: 1	Купить
	Поз. 9	360.380.05.10	cable assy.	STANDARD CH	Кол-во: 1	Купить
	Поз. 9	360.380.05.44	cable assy.	STANDARD US	Кол-во: 1	Купить
	Поз. 9	360.380.05.13	cable assy.	STANDARD US	Кол-во: 1	Купить
	Поз. 9	360.380.05.45	cable assy.	WITHOUT MAIN CONNECTOR	Кол-во: 1	Купить
	Поз. 10	360.351.05.00	support	-	Кол-во: 1	Купить
	Поз. 11	003.900.06.01	hollow screw assy.	-	Кол-во: 2	Купить
	Поз. 12	9.292.003.012	washer A 5,3X10X1 A2C	-	Кол-во: 2	Купить
	Поз. 13	7.9154.97.016	micro-switch	-	Кол-во: 1	Купить
	Поз. 14	7.9149.99.039	installation accessories	-	Кол-во: 1	Купить
	Поз. 15	360.381.03.24	harness	-	Кол-во: 1	Купить
	Поз. 16	7.9150.01.730	tab	W4X360L04772|=>	Кол-во: 1	Купить
