0612 · Built-in Sideshifter: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

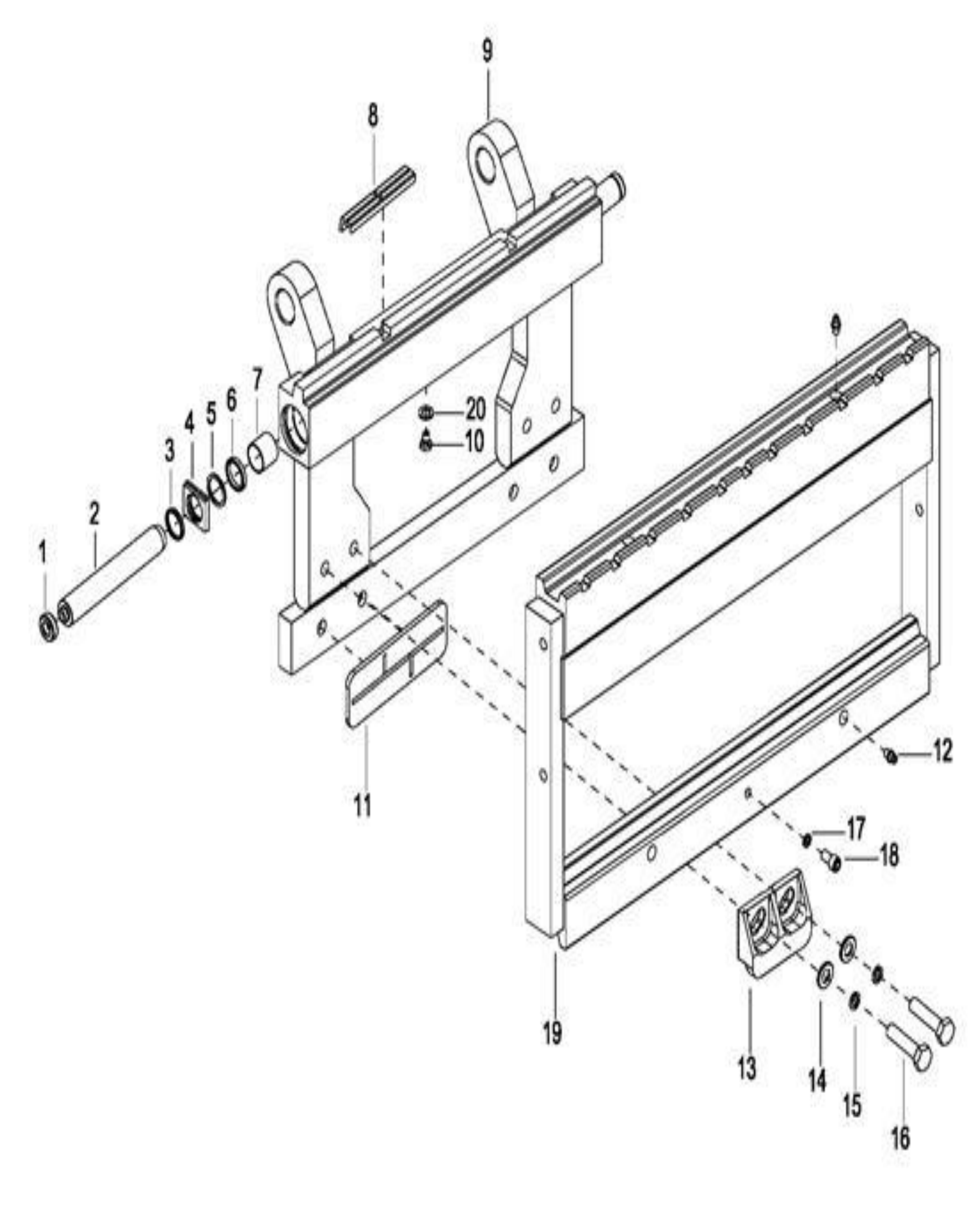

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3316-50101X-30 | Bumpers | - | Кол-во: 2 | Купить | |
| Поз. 2 | 3316-50102X-30 | Plunger | - | Кол-во: 2 | Купить | |
| Поз. 3 | 3316-50103X-30 | Dust ring | - | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-50104X-30 | Cover | - | Кол-во: 2 | Купить | |
| Поз. 5 | 3316-50105X-30 | Ring | - | Кол-во: 2 | Купить | |
| Поз. 6 | 3316-50106X-30 | Seals | - | Кол-во: 2 | Купить | |
| Поз. 7 | 3316-50107X-30 | Bushes P45×40×40 | - | Кол-во: 2 | Купить | |
| Поз. 8 | 3316-50108X-30 | Slider-up | - | Кол-во: 2 | Купить | |
| Поз. 9 | 3316-50109X-30 | Support frame | For 3-Stage Mast | Кол-во: 1 | Купить | |
| Поз. 9 | 3316-50109X-3A | Support frame | For 2-Stage Mast | Кол-во: 1 | Купить | |
| Поз. 10 | 3316-50110X-30 | Plug | - | Кол-во: 2 | Купить | |
| Поз. 11 | 3316-50111X-30 | Slider-down | - | Кол-во: 2 | Купить | |
| Поз. 12 | 3316-50112X-30 | Oil Cup M6 | - | Кол-во: 4 | Купить | |
| Поз. 13 | 3316-50113X-30 | Hook-down | - | Кол-во: 2 | Купить | |
| Поз. 14 | 3316-50114X-30 | Flatwasher ø16 | - | Кол-во: 4 | Купить | |
| Поз. 15 | 3316-50115X-30 | Lockwasher ø16 | - | Кол-во: 4 | Купить | |
| Поз. 16 | 3316-50116X-30 | Bolt M16×1.5×40 | - | Кол-во: 4 | Купить | |
| Поз. 17 | 3316-50117X-30 | Lockwasher ø12 | - | Кол-во: 1 | Купить | |
| Поз. 18 | 3316-50118X-30 | Screw 12×20 | - | Кол-во: 1 | Купить | |
| Поз. 19 | 3316-50119X-30 | Lateral shelf | For 3-Stage Mast | Кол-во: 1 | Купить | |
| Поз. 19 | 3316-50119X-3A | Lateral shelf | For 2-Stage Mast | Кол-во: 1 | Купить | |
| Поз. 20 | 3316-50120X-30 | O-ring 10.77×2.62(O ) | - | Кол-во: 2 | Купить | |
| Поз. 21 | 3316-NCYG-1A | Seal kit for cylinder(1 356) | Include item1,3,5,6 | Кол-во: 1 | Купить | |
| Поз. 22 | 3316-NHK-1A | Kit for slider(8,11) | Include item8,11 | Кол-во: 1 | Купить |
