0603 · 3-Stage Mast Oil Pipe Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

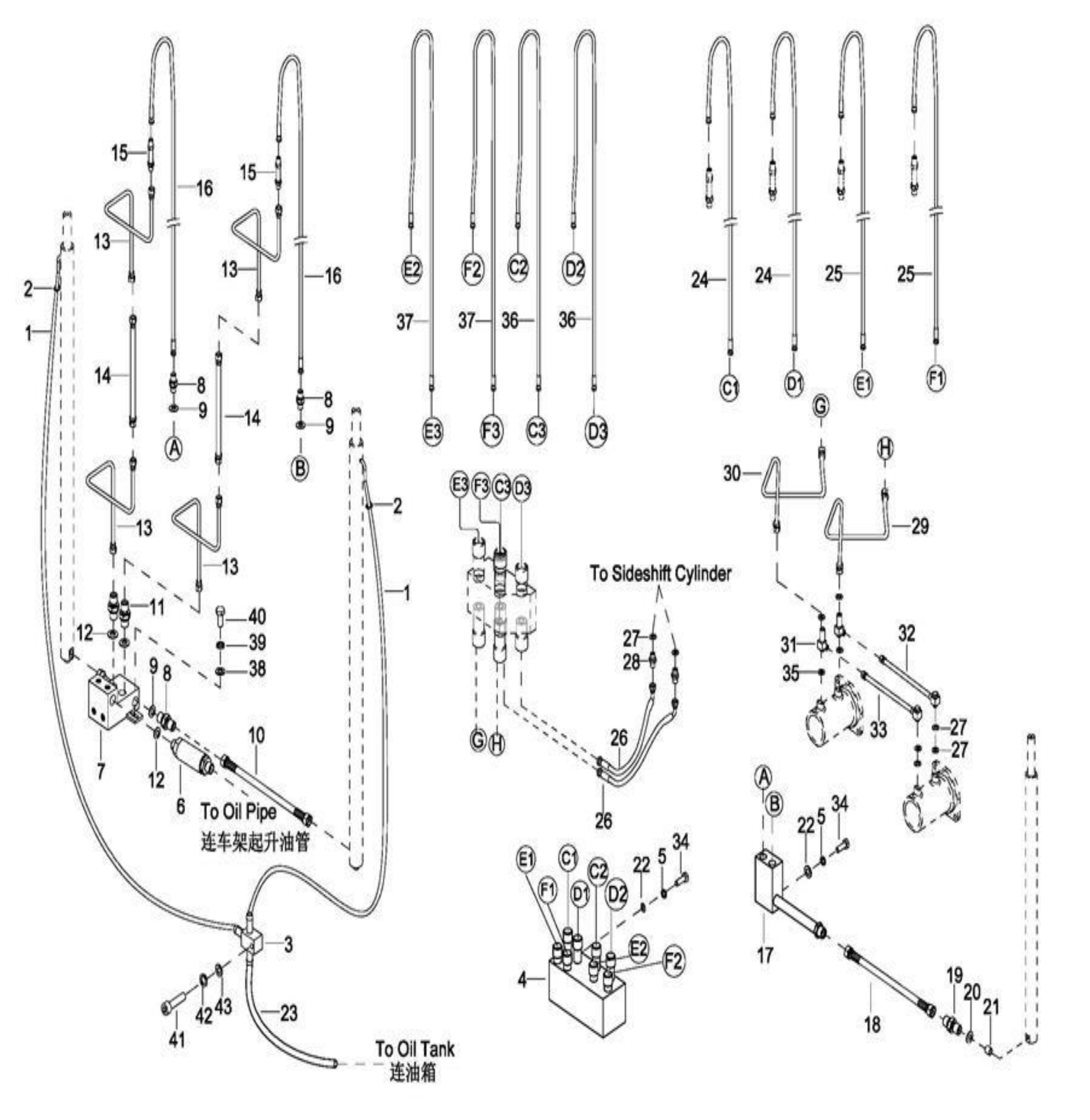

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.3m Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.45m Lift Height=4500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.6m Lift Height=5000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.77m Lift Height=5500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.95m Lift Height=6000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.1m Lift Height=6500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.26m Lift Height=7000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.43m Lift Height=7500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.53m Lift Height=8000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.75m Lift Height=8500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.97m Lift Height=9000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=4.14m Lift Height=9500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=4.24m Lift Height=10000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=4.41m Lift Height=10500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=4.57m Lift Height=11000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=4.74m Lift Height=11500mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=4.9m Lift Height=12000mm | Кол-во: 2 | Купить | |
| Поз. 2 | 202899900009 | Clip ø10-16 | - | Кол-во: 2 | Купить | |
| Поз. 3 | 3215-860001-30 | Tee | - | Кол-во: 1 | Купить | |
| Поз. 4 | 3318-633020-10 | Eight Connections | - | Кол-во: 1 | Купить | |
| Поз. 5 | 304000000008 | Flatwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 6 | 3215-860400-10 | Flow Regulator | - | Кол-во: 1 | Купить | |
| Поз. 7 | 3318-631010-00 | Five-way | - | Кол-во: 1 | Купить | |
| Поз. 8 | 2701-202000-00 | Joint M20×1.5-M20×1.5 | - | Кол-во: 3 | Купить | |
| Поз. 9 | 306001000004 | Washer ø20 | - | Кол-во: 3 | Купить | |
| Поз. 10 | 3318-611030-10 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 11 | 2701-222000-10 | Joint M22×1.5-M20×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 12 | 306001000005 | Washer ø22 | - | Кол-во: 3 | Купить | |
| Поз. 13 | 3318-631010-10 | Metal Tube | - | Кол-во: 4 | Купить | |
| Поз. 14 | 3318-611080-10-01 | Oil Pipe | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-02 | Oil Pipe | Lift Height=4500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-03 | Oil Pipe | Lift Height=5000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-04 | Oil Pipe | Lift Height=5500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-05 | Oil Pipe | Lift Height=6000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-06 | Oil Pipe | Lift Height=6500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-07 | Oil Pipe | Lift Height=7000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-08 | Oil Pipe | Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-09 | Oil Pipe | Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-10 | Oil Pipe | Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-11 | Oil Pipe | Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-12 | Oil Pipe | Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-13 | Oil Pipe | Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-14 | Oil Pipe | Lift Height=10500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-15 | Oil Pipe | Lift Height=11000mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-16 | Oil Pipe | Lift Height=11500mm | Кол-во: 1 | Купить | |
| Поз. 14 | 3318-611080-10-17 | Oil Pipe | Lift Height=12000mm | Кол-во: 1 | Купить | |
| Поз. 15 | 3316-615000-1A | Joint M20×1.5-M20×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 16 | 3318-612010-10-01 | Oil Pipe | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-02 | Oil Pipe | Lift Height=4500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-03 | Oil Pipe | Lift Height=5000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-04 | Oil Pipe | Lift Height=5500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-05 | Oil Pipe | Lift Height=6000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-06 | Oil Pipe | Lift Height=6500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-07 | Oil Pipe | Lift Height=7000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-08 | Oil Pipe | Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-09 | Oil Pipe | Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-10 | Oil Pipe | Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-11 | Oil Pipe | Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-12 | Oil Pipe | Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-13 | Oil Pipe | Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-14 | Oil Pipe | Lift Height=10500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-15 | Oil Pipe | Lift Height=11000mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-16 | Oil Pipe | Lift Height=11500mm | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-612010-10-17 | Oil Pipe | Lift Height=12000mm | Кол-во: 1 | Купить | |
| Поз. 17 | 3318-633010-10 | Lifting Tee | - | Кол-во: 1 | Купить | |
| Поз. 18 | 3318-613010-10 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 19 | 2702-122000-00 | Joint G1/2-M20×1.5 | - | Кол-во: 1 | Купить | |
| Поз. 20 | 202800000143 | Washer G1/2 | - | Кол-во: 1 | Купить | |
| Поз. 21 | 3316-610010-10 | Proof Valve | - | Кол-во: 1 | Купить | |
| Поз. 22 | 304000000118 | Flatwasher ø8 | - | Кол-во: 4 | Купить | |
| Поз. 23 | 3316-611014-00 | Oil Pipe | N=2.4m | Кол-во: 1 | Купить | |
| Поз. 24 | 3318-612020-10-01 | Oil Pipe | Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-02 | Oil Pipe | Lift Height=4500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-03 | Oil Pipe | Lift Height=5000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-04 | Oil Pipe | Lift Height=5500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-05 | Oil Pipe | Lift Height=6000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-06 | Oil Pipe | Lift Height=6500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-07 | Oil Pipe | Lift Height=7000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-08 | Oil Pipe | Lift Height=7500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-09 | Oil Pipe | Lift Height=8000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-10 | Oil Pipe | Lift Height=8500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-11 | Oil Pipe | Lift Height=9000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-12 | Oil Pipe | Lift Height=9500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-13 | Oil Pipe | Lift Height=10000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-14 | Oil Pipe | Lift Height=10500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-15 | Oil Pipe | Lift Height=11000mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-16 | Oil Pipe | Lift Height=11500mm | Кол-во: 2 | Купить | |
| Поз. 24 | 3318-612020-10-17 | Oil Pipe | Lift Height=12000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-01 | Oil Pipe | Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-02 | Oil Pipe | Lift Height=4500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-03 | Oil Pipe | Lift Height=5000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-04 | Oil Pipe | Lift Height=5500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-05 | Oil Pipe | Lift Height=6000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-06 | Oil Pipe | Lift Height=6500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-07 | Oil Pipe | Lift Height=7000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-08 | Oil Pipe | Lift Height=7500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-09 | Oil Pipe | Lift Height=8000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-10 | Oil Pipe | Lift Height=8500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-11 | Oil Pipe | Lift Height=9000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-12 | Oil Pipe | Lift Height=9500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-13 | Oil Pipe | Lift Height=10000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-14 | Oil Pipe | Lift Height=10500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-15 | Oil Pipe | Lift Height=11000mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-16 | Oil Pipe | Lift Height=11500mm | Кол-во: 2 | Купить | |
| Поз. 25 | 3318-612030-10-17 | Oil Pipe | Lift Height=12000mm | Кол-во: 2 | Купить | |
| Поз. 26 | 3318-614030-10 | Oil Pipe | - | Кол-во: 2 | Купить | |
| Поз. 27 | 306001000001 | Washer ø14 | - | Кол-во: 6 | Купить | |
| Поз. 28 | 2701-141400-00 | Joint M14×1.5-M14×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 29 | 3318-634020-10 | Metal Tube | - | Кол-во: 1 | Купить | |
| Поз. 30 | 3318-634030-10 | Metal Tube | - | Кол-во: 1 | Купить | |
| Поз. 31 | 3318-634040-10 | Three Way | - | Кол-во: 2 | Купить | |
| Поз. 32 | 3318-614010-10 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 33 | 3318-614020-10 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 34 | 301000000019 | Bolt M8×30 | - | Кол-во: 6 | Купить | |
| Поз. 35 | 306001000001 | Washer ø14 | - | Кол-во: 4 | Купить | |
| Поз. 36 | 3318-613020-10-01 | Oil Pipe | Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-02 | Oil Pipe | Lift Height=4500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-03 | Oil Pipe | Lift Height=5000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-04 | Oil Pipe | Lift Height=5500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-05 | Oil Pipe | Lift Height=6000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-06 | Oil Pipe | Lift Height=6500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-07 | Oil Pipe | Lift Height=7000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-08 | Oil Pipe | Lift Height=7500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-09 | Oil Pipe | Lift Height=8000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-10 | Oil Pipe | Lift Height=8500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-11 | Oil Pipe | Lift Height=9000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-12 | Oil Pipe | Lift Height=9500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-13 | Oil Pipe | Lift Height=10000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-14 | Oil Pipe | Lift Height=10500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-15 | Oil Pipe | Lift Height=11000mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-16 | Oil Pipe | Lift Height=11500mm | Кол-во: 2 | Купить | |
| Поз. 36 | 3318-613020-10-17 | Oil Pipe | Lift Height=12000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-01 | Oil Pipe | Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-02 | Oil Pipe | Lift Height=4500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-03 | Oil Pipe | Lift Height=5000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-04 | Oil Pipe | Lift Height=5500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-05 | Oil Pipe | Lift Height=6000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-06 | Oil Pipe | Lift Height=6500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-07 | Oil Pipe | Lift Height=7000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-08 | Oil Pipe | Lift Height=7500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-09 | Oil Pipe | Lift Height=8000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-10 | Oil Pipe | Lift Height=8500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-11 | Oil Pipe | Lift Height=9000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-12 | Oil Pipe | Lift Height=9500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-13 | Oil Pipe | Lift Height=10000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-14 | Oil Pipe | Lift Height=10500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-15 | Oil Pipe | Lift Height=11000mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-16 | Oil Pipe | Lift Height=11500mm | Кол-во: 2 | Купить | |
| Поз. 37 | 3318-613030-10-17 | Oil Pipe | Lift Height=12000mm | Кол-во: 2 | Купить | |
| Поз. 38 | 304000000040 | Flatwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 39 | 304000000052 | Lockwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 40 | 301002000014 | Bolt M8X20 | - | Кол-во: 2 | Купить | |
| Поз. 41 | 302000000369 | Screw M6X30 | - | Кол-во: 1 | Купить | |
| Поз. 42 | 304000000050 | Lockwasher ø6 | - | Кол-во: 1 | Купить | |
| Поз. 43 | 304000000036 | Flatwasher ø6 | - | Кол-во: 1 | Купить |
