0601 · 3-Stage Mast Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

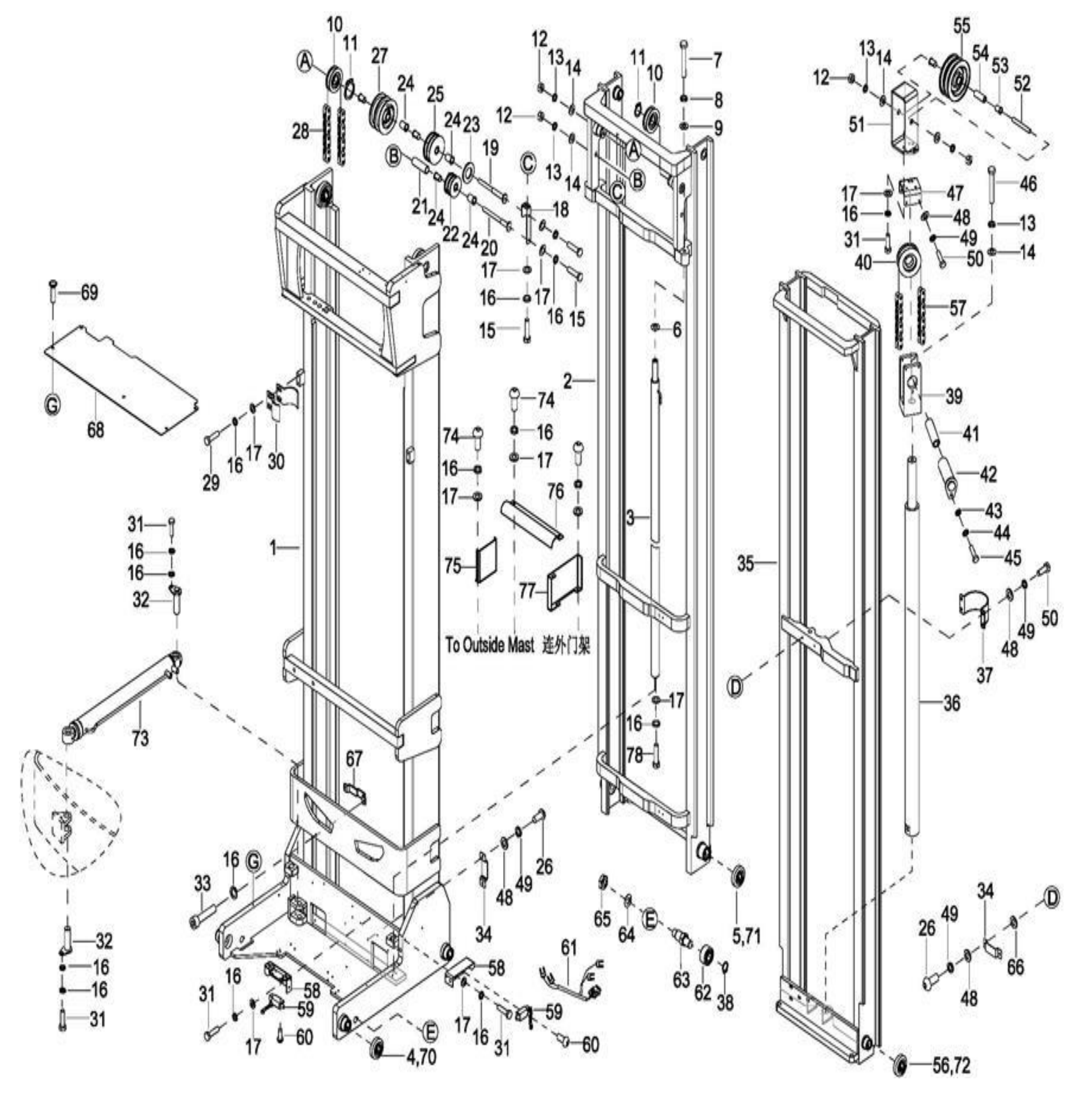

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-511000-10-01 | Outside Mast | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-02 | Outside Mast | Lift Height=4500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-03 | Outside Mast | Lift Height=5000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-04 | Outside Mast | Lift Height=5500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-05 | Outside Mast | Lift Height=6000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-06 | Outside Mast | Lift Height=6500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-07 | Outside Mast | Lift Height=7000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-08 | Outside Mast | Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-09 | Outside Mast | Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-10 | Outside Mast | Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-11 | Outside Mast | Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-12 | Outside Mast | Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-13 | Outside Mast | Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-14 | Outside Mast | Lift Height=10500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-15 | Outside Mast | Lift Height=11000mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-16 | Outside Mast | Lift Height=11500mm | Кол-во: 1 | Купить | |
| Поз. 1 | 3318-511000-10-17 | Outside Mast | Lift Height=12000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-01 | Middle Mast | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-02 | Middle Mast | Lift Height=4500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-03 | Middle Mast | Lift Height=5000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-04 | Middle Mast | Lift Height=5500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-05 | Middle Mast | Lift Height=6000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-06 | Middle Mast | Lift Height=6500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-07 | Middle Mast | Lift Height=7000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-08 | Middle Mast | Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-09 | Middle Mast | Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-10 | Middle Mast | Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-11 | Middle Mast | Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-12 | Middle Mast | Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-13 | Middle Mast | Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-14 | Middle Mast | Lift Height=10500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-15 | Middle Mast | Lift Height=11000mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-16 | Middle Mast | Lift Height=11500mm | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-521000-10-17 | Middle Mast | Lift Height=12000mm | Кол-во: 1 | Купить | |
| Поз. 3 | 3318-570000-00-01 | Lift Cylinder( 0604) | See 0604,Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-02 | Lift Cylinder( 0604) | See 0604,Lift Height=4500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-03 | Lift Cylinder( 0604) | See 0604,Lift Height=5000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-04 | Lift Cylinder( 0604) | See 0604,Lift Height=5500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-05 | Lift Cylinder( 0604) | See 0604,Lift Height=6000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-06 | Lift Cylinder( 0604) | See 0604,Lift Height=6500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-08 | Lift Cylinder( 0604) | See 0604,Lift Height=7000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-09 | Lift Cylinder( 0604) | See 0604,Lift Height=7500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-11 | Lift Cylinder( 0604) | See 0604,Lift Height=8000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-00-12 | Lift Cylinder( 0604) | See 0604,Lift Height=8500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-01 | Lift Cylinder( 0604) | See 0604,Lift Height=9000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-03 | Lift Cylinder( 0604) | See 0604,Lift Height=9500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-04 | Lift Cylinder( 0604) | See 0604,Lift Height=10000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-05 | Lift Cylinder( 0604) | See 0604,Lift Height=10500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-06 | Lift Cylinder( 0604) | See 0604,Lift Height=11000mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-07 | Lift Cylinder( 0604) | See 0604,Lift Height=11500mm | Кол-во: 2 | Купить | |
| Поз. 3 | 3318-570000-20-08 | Lift Cylinder( 0604) | See 0604,Lift Height=12000mm | Кол-во: 2 | Купить | |
| Поз. 4 | 3316-512000-20 | Roller Assembly | - | Кол-во: 4 | Купить | |
| Поз. 5 | 3316-513000-00 | Roller Assembly | - | Кол-во: 6 | Купить | |
| Поз. 6 | 3316-500004-0A-01 | Adjust Washer | - | Кол-во: 1 | Купить | |
| Поз. 7 | 301000000112 | Bolt M14X55 | - | Кол-во: 2 | Купить | |
| Поз. 8 | 304000000054 | Lockwasher ø14 | - | Кол-во: 2 | Купить | |
| Поз. 9 | 304000000042 | Flatwasher ø14 | - | Кол-во: 2 | Купить | |
| Поз. 10 | 3316-570000-00 | Chain Wheel | - | Кол-во: 2 | Купить | |
| Поз. 11 | 305001000009 | Collar ø40 | - | Кол-во: 2 | Купить | |
| Поз. 12 | 303000000161 | Nut M16 | - | Кол-во: 4 | Купить | |
| Поз. 13 | 304000000055 | Lockwasher ø16 | - | Кол-во: 5 | Купить | |
| Поз. 14 | 304000000044 | Flatwasher ø16 | - | Кол-во: 5 | Купить | |
| Поз. 15 | 301002000014 | Bolt M8X20 | - | Кол-во: 3 | Купить | |
| Поз. 16 | 304000000052 | Lockwasher ø8 | - | Кол-во: 30 | Купить | |
| Поз. 17 | 304000000040 | Flatwasher ø8 | - | Кол-во: 24 | Купить | |
| Поз. 18 | 3318-500001-10 | Pressure Plate | - | Кол-во: 1 | Купить | |
| Поз. 19 | 3318-500003-10 | Axle | - | Кол-во: 1 | Купить | |
| Поз. 20 | 3318-500002-10 | Axle | - | Кол-во: 1 | Купить | |
| Поз. 21 | 3318-500004-10 | Spacer | - | Кол-во: 1 | Купить | |
| Поз. 22 | 3318-500007-10 | Double Tube Wheel | - | Кол-во: 1 | Купить | |
| Поз. 23 | 304000000045 | Flatwasher ø20 | - | Кол-во: 1 | Купить | |
| Поз. 24 | 202800000123 | Bushing 20X23X21.5F | - | Кол-во: 6 | Купить | |
| Поз. 25 | 3318-500006-10 | Double Tube Wheel | - | Кол-во: 1 | Купить | |
| Поз. 26 | 302002000031 | Screw M6X16 | - | Кол-во: 6 | Купить | |
| Поз. 27 | 3318-500005-10 | Lifting Tube Wheel | - | Кол-во: 1 | Купить | |
| Поз. 28 | See 0608 | Chain AssemblyⅠ (Ⅰ 0608) | See 0608 | Кол-во: 2 | Купить | |
| Поз. 29 | 301002000015 | Bolt M8X25 | - | Кол-во: 4 | Купить | |
| Поз. 30 | 3316-500005-0A | Cylinder Hoop | - | Кол-во: 2 | Купить | |
| Поз. 31 | 301002000013 | Bolt M8X16 | - | Кол-во: 11 | Купить | |
| Поз. 32 | 3316-503000-00 | Shaft | - | Кол-во: 2 | Купить | |
| Поз. 33 | 302000000393 | Screw M8X25 | - | Кол-во: 2 | Купить | |
| Поз. 34 | 3318-500005-00 | Tubing Pressure Plate | - | Кол-во: 3 | Купить | |
| Поз. 35 | 3318-531000-10-01 | Inside Mast | Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-02 | Inside Mast | Lift Height=4500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-03 | Inside Mast | Lift Height=5000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-04 | Inside Mast | Lift Height=5500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-05 | Inside Mast | Lift Height=6000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-06 | Inside Mast | Lift Height=6500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-07 | Inside Mast | Lift Height=7000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-08 | Inside Mast | Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-09 | Inside Mast | Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-10 | Inside Mast | Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-11 | Inside Mast | Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-12 | Inside Mast | Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-13 | Inside Mast | Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-14 | Inside Mast | Lift Height=10500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-15 | Inside Mast | Lift Height=11000mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-16 | Inside Mast | Lift Height=11500mm | Кол-во: 1 | Купить | |
| Поз. 35 | 3318-531000-10-17 | Inside Mast | Lift Height=12000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-01 | Middle Cylinder( 0605) | See 0605,Lift Height=4000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-02 | Middle Cylinder( 0605) | See 0605,Lift Height=4500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-03 | Middle Cylinder( 0605) | See 0605,Lift Height=5000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-04 | Middle Cylinder( 0605) | See 0605,Lift Height=5500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-05 | Middle Cylinder( 0605) | See 0605,Lift Height=6000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-06 | Middle Cylinder( 0605) | See 0605,Lift Height=6500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-07 | Middle Cylinder( 0605) | See 0605,Lift Height=7000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-08 | Middle Cylinder( 0605) | See 0605,Lift Height=7500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-09 | Middle Cylinder( 0605) | See 0605,Lift Height=8000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-10 | Middle Cylinder( 0605) | See 0605,Lift Height=8500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-11 | Middle Cylinder( 0605) | See 0605,Lift Height=9000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-12 | Middle Cylinder( 0605) | See 0605,Lift Height=9500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-13 | Middle Cylinder( 0605) | See 0605,Lift Height=10000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-14 | Middle Cylinder( 0605) | See 0605,Lift Height=10500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-15 | Middle Cylinder( 0605) | See 0605,Lift Height=11000mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-16 | Middle Cylinder( 0605) | See 0605,Lift Height=11500mm | Кол-во: 1 | Купить | |
| Поз. 36 | 3318-550000-10-17 | Middle Cylinder( 0605) | See 0605,Lift Height=12000mm | Кол-во: 1 | Купить | |
| Поз. 37 | 3318-500009-10 | Cylinder Hoop | - | Кол-во: 1 | Купить | |
| Поз. 38 | 305001000012 | Collar ø20 | - | Кол-во: 2 | Купить | |
| Поз. 39 | 3318-560001-10 | Sprocket Seat | - | Кол-во: 1 | Купить | |
| Поз. 40 | 3231-800010-00 | Chain Wheel | - | Кол-во: 1 | Купить | |
| Поз. 41 | 3318-560002-10 | Spacer | - | Кол-во: 1 | Купить | |
| Поз. 42 | 3318-560100-10 | Pin Shaft | - | Кол-во: 1 | Купить | |
| Поз. 43 | 304000000035 | Flatwasher ø10 | - | Кол-во: 1 | Купить | |
| Поз. 44 | 304000000053 | Lockwasher ø10 | - | Кол-во: 1 | Купить | |
| Поз. 45 | 301002000026 | Bolt M10X20 | - | Кол-во: 1 | Купить | |
| Поз. 46 | 301002000059 | Bolt M16X60 | - | Кол-во: 1 | Купить | |
| Поз. 47 | 3318-560003-10 | Sprocket Guard | - | Кол-во: 1 | Купить | |
| Поз. 48 | 304000000036 | Flatwasher ø6 | - | Кол-во: 12 | Купить | |
| Поз. 49 | 304000000050 | Lockwasher ø6 | - | Кол-во: 14 | Купить | |
| Поз. 50 | 301000000061 | Bolt M6X20 | - | Кол-во: 8 | Купить | |
| Поз. 51 | 3318-560200-10 | Tube Wheel Seat | - | Кол-во: 1 | Купить | |
| Поз. 52 | 3318-560004-10 | Axle | - | Кол-во: 1 | Купить | |
| Поз. 53 | 202801900041 | Shaft Sleeve | - | Кол-во: 2 | Купить | |
| Поз. 54 | 3318-560005-10 | Sleeve | - | Кол-во: 1 | Купить | |
| Поз. 55 | 3318-560006-10 | Middle Cylinder Tube Wheel | - | Кол-во: 1 | Купить | |
| Поз. 56 | 3316-522000-30 | Roller Assembly | - | Кол-во: 2 | Купить | |
| Поз. 57 | See 0609 | Chain AssemblyⅡ(Ⅱ 0609) | See 0609 | Кол-во: 1 | Купить | |
| Поз. 58 | 3316-100400-00 | Tubing Pressure Plate | - | Кол-во: 2 | Купить | |
| Поз. 59 | 2125-500003-00 | Micro Switch | - | Кол-во: 2 | Купить | |
| Поз. 60 | 302002000007 | Screw M5X10 | - | Кол-во: 8 | Купить | |
| Поз. 61 | 3320-730004-00 | Forward Limit Switch Wiring harness | - | Кол-во: 1 | Купить | |
| Поз. 62 | 3316-513000-20 | Wheel | - | Кол-во: 2 | Купить | |
| Поз. 63 | 3316-510001-20 | Axle | - | Кол-во: 2 | Купить | |
| Поз. 64 | 304012000001 | Washer ø20 | - | Кол-во: 2 | Купить | |
| Поз. 65 | 303007000010 | Nut M20 | - | Кол-во: 2 | Купить | |
| Поз. 66 | 304000000061 | Flatwasher ø6 | - | Кол-во: 2 | Купить | |
| Поз. 67 | 3318-500008-10 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 68 | 3318-500001-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 69 | 302003000012 | Screw M6X12 | - | Кол-во: 5 | Купить | |
| Поз. 70 | 3316-512000-20-01 | Bearing Accessories | - | Кол-во: 4 | Купить | |
| Поз. 71 | 3316-513000-00-01 | Bearing Accessories | - | Кол-во: 6 | Купить | |
| Поз. 72 | 3316-522000-30-01 | Bearing Accessories | - | Кол-во: 2 | Купить | |
| Поз. 73 | 3318-560000-00 | Forward Cylinder See 0606( 0606) | - | Кол-во: 1 | Купить | |
| Поз. 74 | 302000000174 | Screw M8X12 | - | Кол-во: 6 | Купить | |
| Поз. 75 | 3318-500100-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 76 | 3318-500004-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 77 | 3318-500200-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 78 | 301002000019 | Screw M8X45 | BGD-22-002982 | Кол-во: 2 | Купить |
