0301 · Driving System(GK25): детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

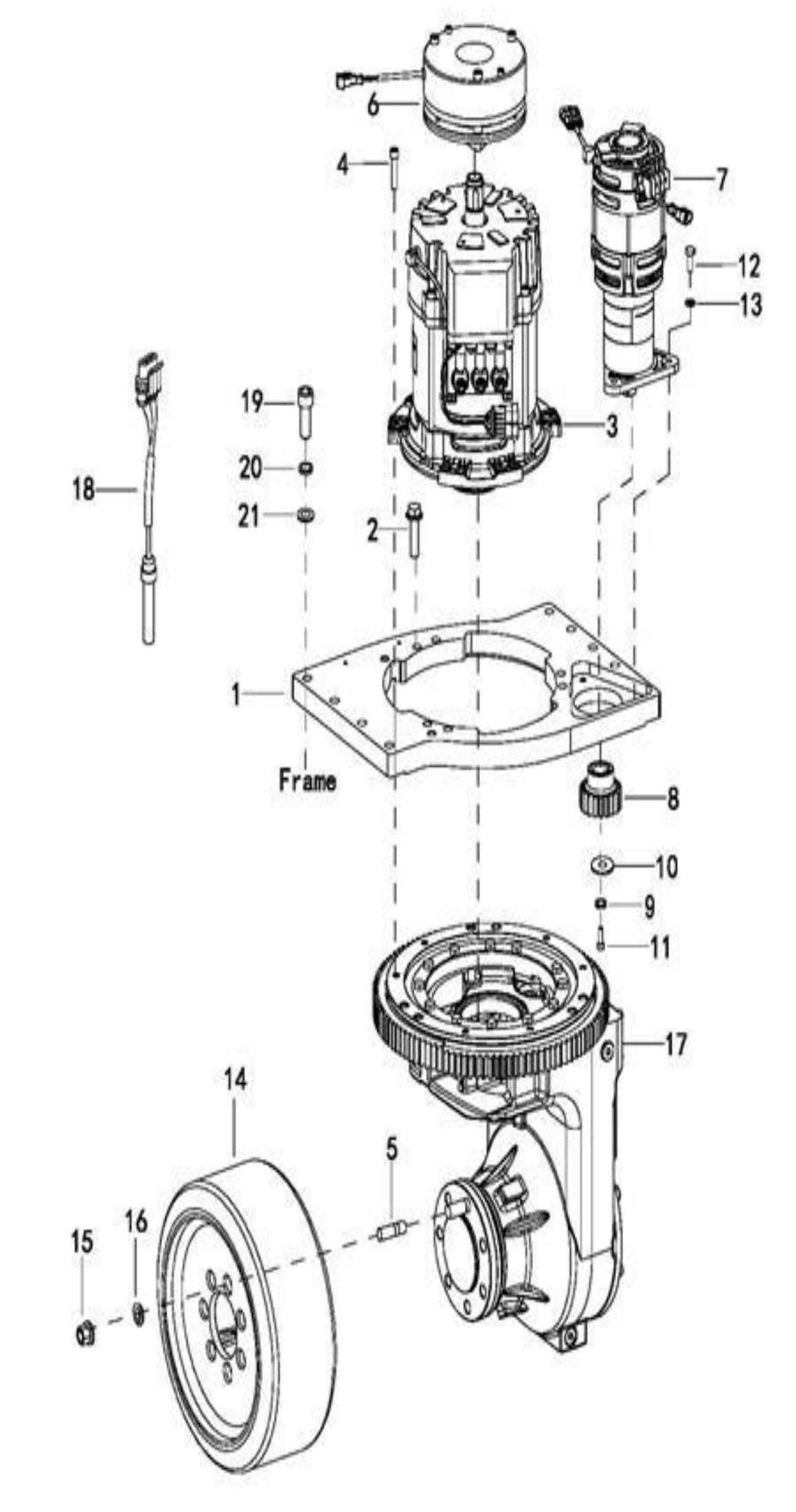

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 0 | 3316-210000-10 | Drive assembly | - | Кол-во: 1 | Купить | |
| Поз. 1 | 3320-20001X-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 2 | 3320-20002X-00 | Screw M12×50 | - | Кол-во: 6 | Купить | |
| Поз. 3 | 3320-20003X-00 | Motor | - | Кол-во: 1 | Купить | |
| Поз. 4 | 3320-20004X-00 | Screw M8×40 | - | Кол-во: 6 | Купить | |
| Поз. 5 | ZK26-240016-00 | Wheel Stud | - | Кол-во: 7 | Купить | |
| Поз. 6 | 3320-20005X-00 | Brake Assembly | - | Кол-во: 1 | Купить | |
| Поз. 7 | 3320-20006X-00 | Steering Motor | - | Кол-во: 1 | Купить | |
| Поз. 8 | 3320-20007X-00 | Gear | - | Кол-во: 1 | Купить | |
| Поз. 9 | 304000000050 | Lockwasher ø6 | - | Кол-во: 1 | Купить | |
| Поз. 10 | 3316-210001-00 | Washer | - | Кол-во: 1 | Купить | |
| Поз. 11 | 3320-20008X-00 | Screw M6×20 | - | Кол-во: 1 | Купить | |
| Поз. 12 | 3320-20009X-00 | Screw M8×22 | - | Кол-во: 3 | Купить | |
| Поз. 13 | 3320-20010X-00 | Washer | - | Кол-во: 3 | Купить | |
| Поз. 14 | 3318-250000-00 | Driving Wheel | Made in China | Кол-во: 1 | Купить | |
| Поз. 15 | 3320-20011X-00 | Nut | - | Кол-во: 7 | Купить | |
| Поз. 16 | 3320-20012X-00 | Washer | - | Кол-во: 7 | Купить | |
| Поз. 17 | 3320-20013X-00 | Gear Case Assembly | - | Кол-во: 1 | Купить | |
| Поз. 18 | 1280-520009-10 | Switch Wire Harness | - | Кол-во: 1 | Купить | |
| Поз. 19 | 301002000041 | Screw M12×45 | - | Кол-во: 8 | Купить | |
| Поз. 20 | 304000000051 | Lockwasher ø12 | - | Кол-во: 8 | Купить | |
| Поз. 21 | 304000000041 | Flatwasher ø12 | - | Кол-во: 8 | Купить |
