0201 · Steering Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

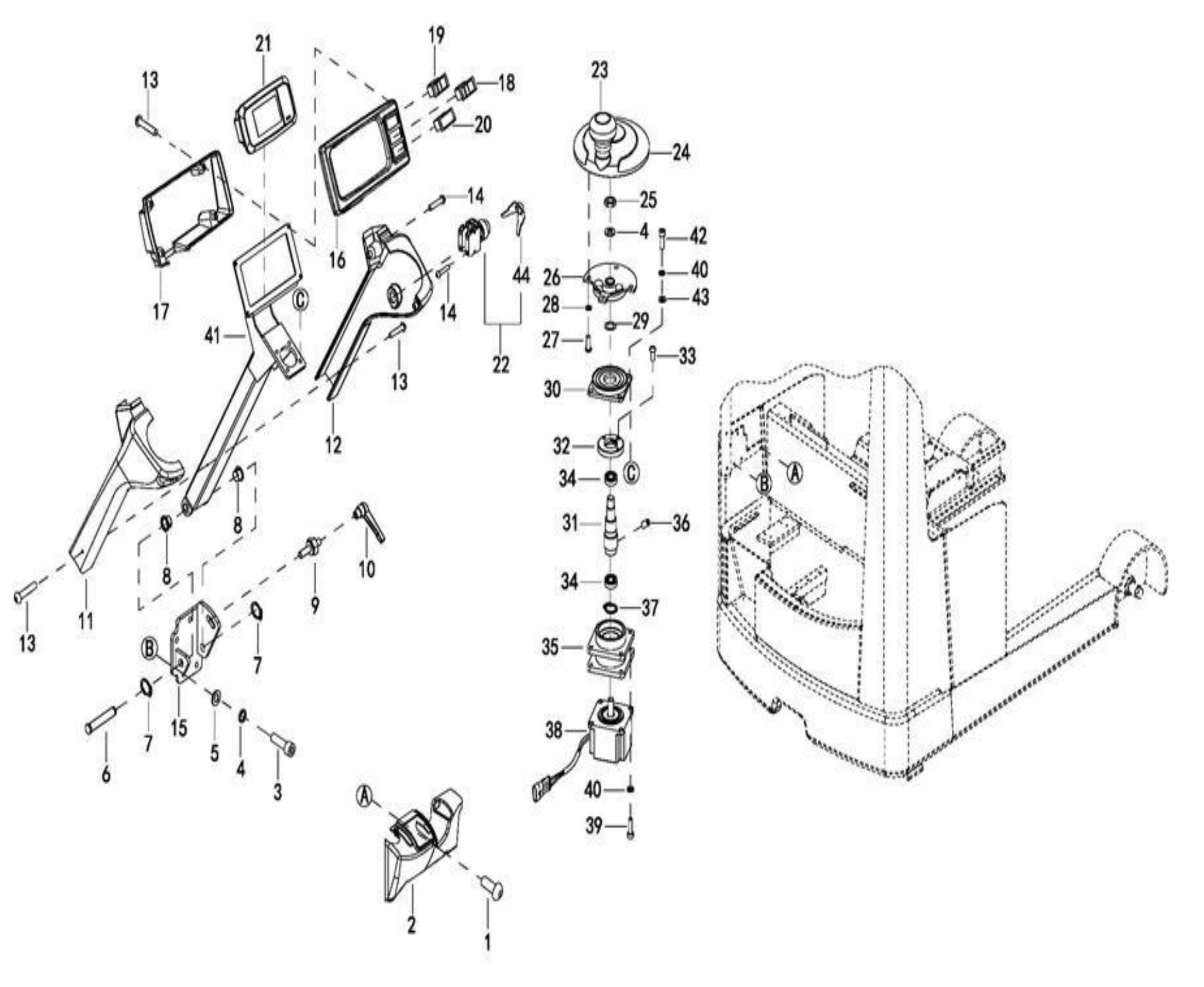

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 302002000009 | Screw M6×12 | - | Кол-во: 3 | Купить | |
| Поз. 2 | 3318-320005-00 | Cover,down | - | Кол-во: 1 | Купить | |
| Поз. 3 | 302001000033 | Screw M10×20 | - | Кол-во: 4 | Купить | |
| Поз. 4 | 304000000053 | Lockwasher ø10 | - | Кол-во: 5 | Купить | |
| Поз. 5 | 304000000035 | Flatwasher ø10 | - | Кол-во: 4 | Купить | |
| Поз. 6 | 3316-310003-10 | Steering Pin Shaft | - | Кол-во: 1 | Купить | |
| Поз. 7 | 305001000002 | Collar ø16 | - | Кол-во: 2 | Купить | |
| Поз. 8 | 202801900007 | Bushing 1612F | - | Кол-во: 2 | Купить | |
| Поз. 9 | 3316-310004-10 | Axis M10 | - | Кол-во: 1 | Купить | |
| Поз. 10 | 3316-310005-10 | Handle | - | Кол-во: 1 | Купить | |
| Поз. 11 | 3318-320003-00 | Cover,left | - | Кол-во: 1 | Купить | |
| Поз. 12 | 3318-320004-00 | Cover,right | - | Кол-во: 1 | Купить | |
| Поз. 13 | 302002000022 | Screw M6×20 | - | Кол-во: 6 | Купить | |
| Поз. 14 | 302000000077 | Screw M5×20 | - | Кол-во: 5 | Купить | |
| Поз. 15 | 3318-312000-00 | Steering Bracket | - | Кол-во: 1 | Купить | |
| Поз. 16 | 3318-320001-00 | Cover,front | - | Кол-во: 1 | Купить | |
| Поз. 17 | 3318-320002-00 | Cover,back | - | Кол-во: 1 | Купить | |
| Поз. 18 | 3218-606000-00 | Warning Light Switch | - | Кол-во: 1 | Купить | |
| Поз. 19 | 3218-606002-00 | Work Light Switch | - | Кол-во: 1 | Купить | |
| Поз. 20 | 3131-200006-00 | Flat Cover | - | Кол-во: 1 | Купить | |
| Поз. 20 | 3231-600700-10 | Work Light Switch | BGD-21-009507 | Кол-во: 1 | Купить | |
| Поз. 21 | 3218-600007-30 | Meter | - | Кол-во: 1 | Купить | |
| Поз. 22 | 3112-603000-00 | Key Assembly | - | Кол-во: 1 | Купить | |
| Поз. 23 | ck11-311000-00 | Handle Ball | - | Кол-во: 1 | Купить | |
| Поз. 24 | ck11-310002-00 | Steering Wheel | - | Кол-во: 1 | Купить | |
| Поз. 25 | 303007000002 | Nut M10 | - | Кол-во: 1 | Купить | |
| Поз. 26 | 3316-311202-00 | Plat | - | Кол-во: 1 | Купить | |
| Поз. 27 | 302000000049 | Screw M4×10 | - | Кол-во: 4 | Купить | |
| Поз. 28 | 304000000038 | Flatwasher ø4 | - | Кол-во: 4 | Купить | |
| Поз. 29 | 3316-311204-00-01 | Adjustment Pad | - | Кол-во: 1 | Купить | |
| Поз. 30 | 3316-311203-00 | Damping Block | - | Кол-во: 1 | Купить | |
| Поз. 31 | 3316-311201-0B | Axle | - | Кол-во: 1 | Купить | |
| Поз. 32 | 3316-311205-00 | Nut | - | Кол-во: 1 | Купить | |
| Поз. 33 | 302013000001 | Screw M3×6 | - | Кол-во: 1 | Купить | |
| Поз. 34 | 309001000016 | Bearing 61803 | - | Кол-во: 2 | Купить | |
| Поз. 35 | 3316-311206-0B | Bearing Seat | - | Кол-во: 1 | Купить | |
| Поз. 36 | 302005000017 | Screw M5×8 | - | Кол-во: 1 | Купить | |
| Поз. 37 | 305002000001 | Collar ø26 | - | Кол-во: 1 | Купить | |
| Поз. 38 | ck11-560002-00-10 | Motor | - | Кол-во: 1 | Купить | |
| Поз. 39 | 302001000053 | Screw M5×12 | - | Кол-во: 4 | Купить | |
| Поз. 40 | 304000000049 | Lockwasher ø5 | - | Кол-во: 8 | Купить | |
| Поз. 41 | 3318-311000-00 | Steering Square Tube | - | Кол-во: 1 | Купить | |
| Поз. 42 | 302001000013 | Screw M5×16 | - | Кол-во: 4 | Купить | |
| Поз. 43 | 304000000039 | Flatwasher ø5 | - | Кол-во: 4 | Купить | |
| Поз. 44 | 3112-60301X-00 | Key | - | Кол-во: 1 | Купить |
