0615 · 2-Stage Mast Oil Pipe Assembly: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

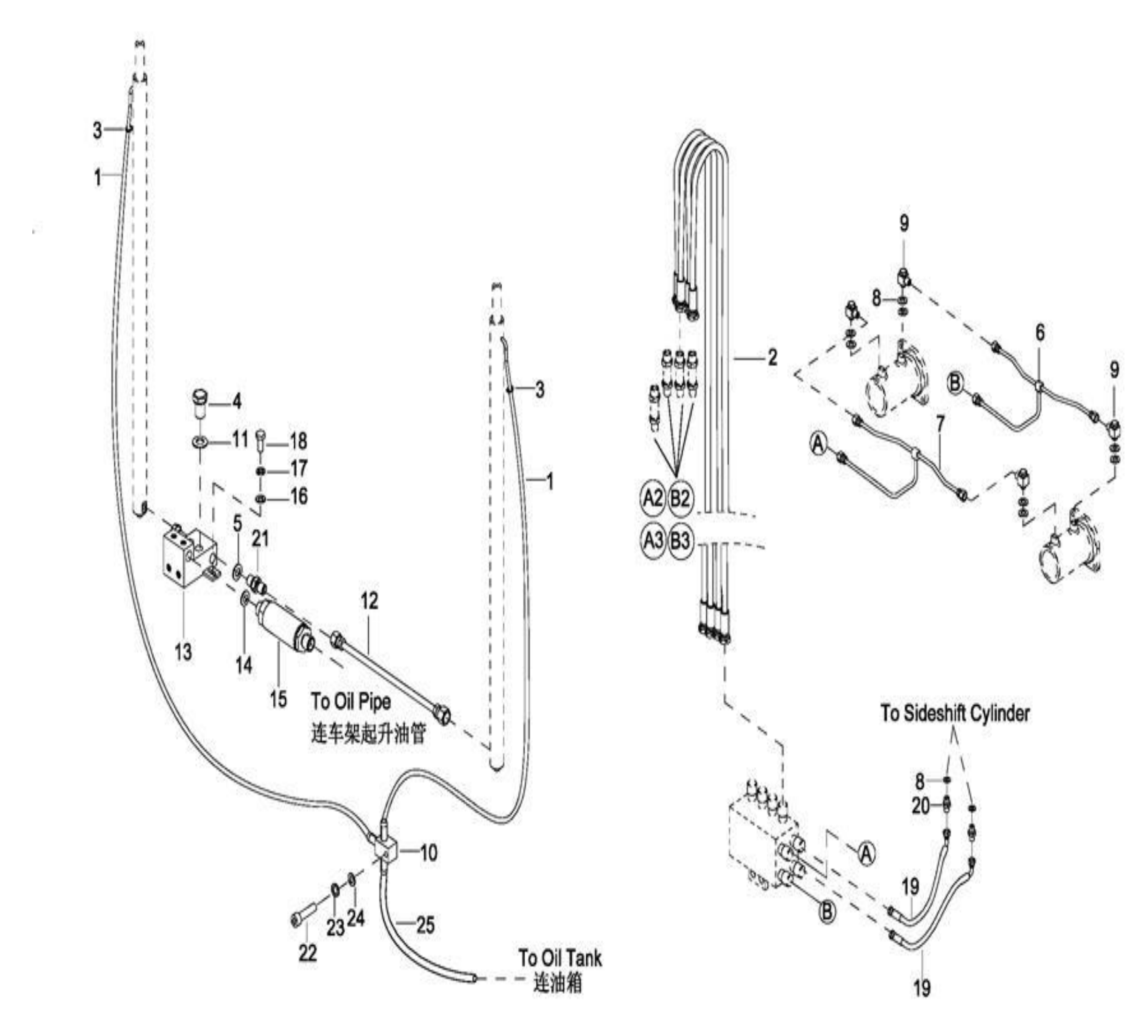

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.3m Lift Height=2700mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.45m Lift Height=3000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.6m Lift Height=3300mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.77m Lift Height=3640mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=2.95m Lift Height=4000mm | Кол-во: 2 | Купить | |
| Поз. 1 | 3316-611014-00 | Oil Pipe | N=3.1m Lift Height=4300mm | Кол-во: 2 | Купить | |
| Поз. 2 | 3316-610400-0B-01 | Oil Pipe | Lift Height=2700mm | Кол-во: 4 | Купить | |
| Поз. 2 | 3316-610400-0B-02 | Oil Pipe | Lift Height=3000mm | Кол-во: 4 | Купить | |
| Поз. 2 | 3316-610400-0B-03 | Oil Pipe | Lift Height=3300mm | Кол-во: 4 | Купить | |
| Поз. 2 | 3316-610400-0B-04 | Oil Pipe | Lift Height=3640mm | Кол-во: 4 | Купить | |
| Поз. 2 | 3316-610400-0B-05 | Oil Pipe | Lift Height=4000mm | Кол-во: 4 | Купить | |
| Поз. 2 | 3316-610400-0B-06 | Oil Pipe | Lift Height=4300mm | Кол-во: 4 | Купить | |
| Поз. 3 | 202899900009 | Clip ø10-16 | - | Кол-во: 2 | Купить | |
| Поз. 4 | 2711-201300-00 | Plug M20×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 5 | 306001000005 | Washer ø22 | - | Кол-во: 1 | Купить | |
| Поз. 6 | 3318-633020-00 | Metal Tube | - | Кол-во: 1 | Купить | |
| Поз. 7 | 3318-633030-00 | Metal Tube | - | Кол-во: 1 | Купить | |
| Поз. 8 | 306001000001 | Washer ø14 | - | Кол-во: 8 | Купить | |
| Поз. 9 | 2706-141400-00 | Joint M14×1.5-M14×1.5 | - | Кол-во: 4 | Купить | |
| Поз. 10 | 3215-860001-30 | Tee | - | Кол-во: 1 | Купить | |
| Поз. 11 | 306001000004 | Washer ø20 | - | Кол-во: 2 | Купить | |
| Поз. 12 | 3318-611030-00 | Oil Pipe | - | Кол-во: 1 | Купить | |
| Поз. 13 | 3318-631010-00 | Five Connections | - | Кол-во: 1 | Купить | |
| Поз. 14 | 306001000005 | Washer ø22 | - | Кол-во: 1 | Купить | |
| Поз. 15 | 3215-860400-10 | Rate-limiting Valve | - | Кол-во: 1 | Купить | |
| Поз. 16 | 304000000040 | Flatwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 17 | 304000000052 | Lockwasher ø8 | - | Кол-во: 2 | Купить | |
| Поз. 18 | 301002000014 | Bolt M8X20 | - | Кол-во: 2 | Купить | |
| Поз. 19 | 3130-730800-00 | Sway Tube | - | Кол-во: 2 | Купить | |
| Поз. 20 | 2701-141400-00 | Joint M14×1.5-M14×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 21 | 2701-222000-10 | Joint M22×1.5-M20×1.5 | - | Кол-во: 2 | Купить | |
| Поз. 22 | 302000000369 | Screw M6X30 | - | Кол-во: 1 | Купить | |
| Поз. 23 | 304000000050 | Lockwasher ø6 | - | Кол-во: 1 | Купить | |
| Поз. 24 | 304000000036 | Flatwasher ø6 | - | Кол-во: 1 | Купить | |
| Поз. 25 | 3316-611014-00 | Oil Pipe | N=2.4m | Кол-во: 1 | Купить |
