0101 · Frame System: детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

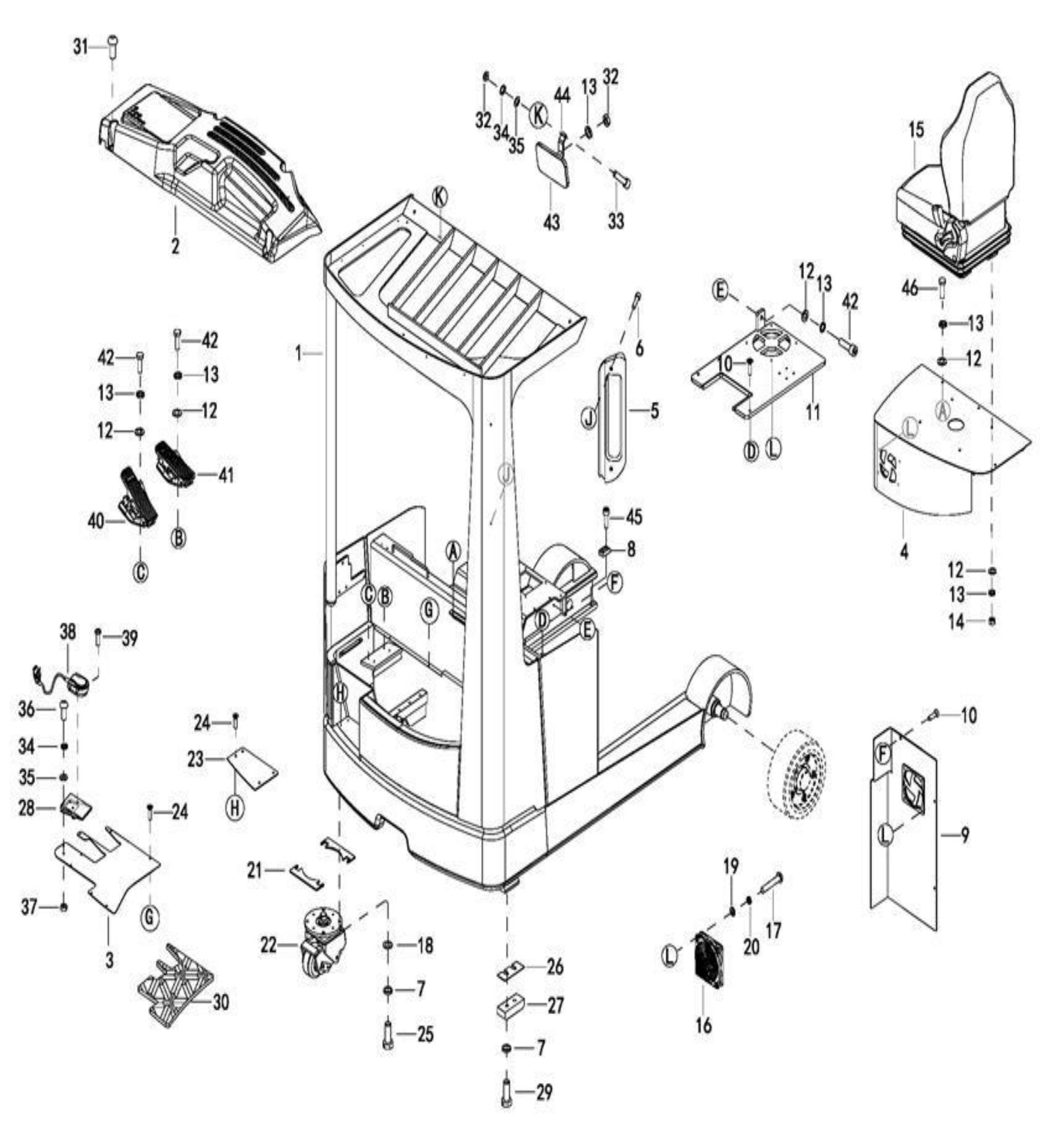

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | 3318-110000-00 | Frame | - | Кол-во: 1 | Купить | |
| Поз. 2 | 3318-130001-00 | Front Cover | - | Кол-во: 1 | Купить | |
| Поз. 3 | 3318-100001-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 4 | 3318-121000-00 | Cover | - | Кол-во: 1 | Купить | |
| Поз. 5 | 3316-913000-00 | Headrest | - | Кол-во: 1 | Купить | |
| Поз. 6 | 302000000369 | Screw M6×30 | - | Кол-во: 2 | Купить | |
| Поз. 7 | 304000000053 | Lockwasher ø10 | - | Кол-во: 12 | Купить | |
| Поз. 8 | 3316-100100-00 | Forward Safety Stopper | - | Кол-во: 2 | Купить | |
| Поз. 9 | 3318-100200-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 10 | 302000000234 | Screw M8×12 | - | Кол-во: 5 | Купить | |
| Поз. 11 | 3318-100300-00 | Plate | - | Кол-во: 1 | Купить | |
| Поз. 12 | 304000000040 | Flatwasher ø8 | - | Кол-во: 12 | Купить | |
| Поз. 13 | 304000000052 | Lockwasher ø8 | - | Кол-во: 13 | Купить | |
| Поз. 14 | 303001000005 | Nut M8 | - | Кол-во: 4 | Купить | |
| Поз. 15 | 3316-160000-40 | Seat | - | Кол-во: 1 | Купить | |
| Поз. 16 | 3316-123000-00 | Fan | - | Кол-во: 3 | Купить | |
| Поз. 17 | 302000000050 | Screw M4×40 | - | Кол-во: 12 | Купить | |
| Поз. 18 | 304000000035 | Flatwasher ø10 | - | Кол-во: 8 | Купить | |
| Поз. 19 | 304000000038 | Flatwasher ø4 | - | Кол-во: 12 | Купить | |
| Поз. 20 | 304000000048 | Lockwasher ø4 | - | Кол-во: 12 | Купить | |
| Поз. 21 | 3712-100007-00 | Washer | - | Кол-во: 8 | Купить | |
| Поз. 22 | 2140-140000-0A | Caster Assembly | See 0102 | Кол-во: 2 | Купить | |
| Поз. 23 | 3318-100002-00 | Non-slip Pedal | - | Кол-во: 1 | Купить | |
| Поз. 24 | 302003000025 | Screw M5×16 | - | Кол-во: 10 | Купить | |
| Поз. 25 | 301002000028 | Bolt M10×30 | - | Кол-во: 8 | Купить | |
| Поз. 26 | 3320-100002-B0 | Washer | - | Кол-во: 10 | Купить | |
| Поз. 27 | 3320-100001-B0 | Balance Block | - | Кол-во: 2 | Купить | |
| Поз. 28 | 3316-100300-0A | Pedal Mount | - | Кол-во: 1 | Купить | |
| Поз. 29 | 302000000041 | Bolt M10×35 | - | Кол-во: 4 | Купить | |
| Поз. 30 | 3318-100003-00 | Rubber Cushion | - | Кол-во: 1 | Купить | |
| Поз. 31 | 302000000108 | Screw M8×12 | - | Кол-во: 4 | Купить | |
| Поз. 32 | 303000000046 | Nut M8 | - | Кол-во: 3 | Купить | |
| Поз. 33 | 301000000090 | Bolt M6×16 | - | Кол-во: 2 | Купить | |
| Поз. 34 | 304000000050 | Lockwasher ø6 | - | Кол-во: 5 | Купить | |
| Поз. 35 | 304000000036 | Flatwasher ø6 | - | Кол-во: 5 | Купить | |
| Поз. 36 | 302002000031 | Screw M6×16 | - | Кол-во: 3 | Купить | |
| Поз. 37 | 303001000004 | Nut M6 | - | Кол-во: 3 | Купить | |
| Поз. 38 | ck10-520012-00 | Brake Switch Assembly | - | Кол-во: 1 | Купить | |
| Поз. 39 | 302004000027 | Screw M4×12 | - | Кол-во: 2 | Купить | |
| Поз. 40 | 3316-700200-00 | Electronic Brake Pedal | - | Кол-во: 1 | Купить | |
| Поз. 41 | 3218-680000-00 | Accelerator | - | Кол-во: 1 | Купить | |
| Поз. 42 | 301002000014 | Bolt M8×20 | - | Кол-во: 5 | Купить | |
| Поз. 43 | 3218-122000-10 | Viewfinder | - | Кол-во: 1 | Купить | |
| Поз. 44 | 3315-100004-0A | Mounting Plate | - | Кол-во: 1 | Купить | |
| Поз. 45 | 302001000017 | Screw M6×16 | - | Кол-во: 2 | Купить | |
| Поз. 46 | 301002000013 | Bolt M8×16 | - | Кол-во: 3 | Купить |
