0505 · Lithium Battery Assembly(560Ah): детали EP EPR20XK
Шаг 5: выберите позицию на схеме или в таблице

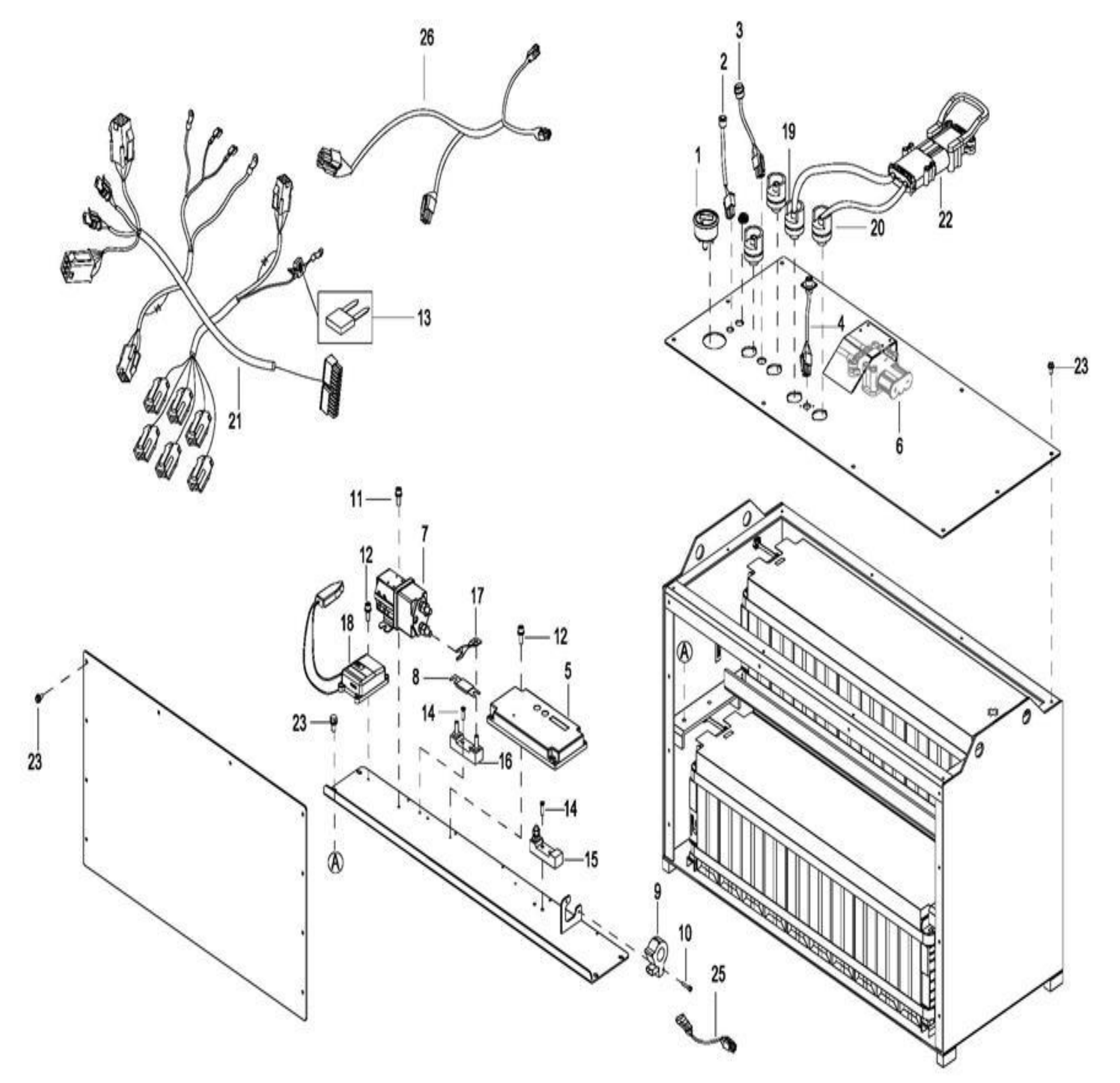

Схема
Зажмите мышь и двигайте схему. Масштабируйте колёсиком или кнопками +/−.
Детали
| ✓ | № | Артикул | Название | Примечание | Кол-во | Купить |
|---|---|---|---|---|---|---|
| Поз. 1 | LB00-200011-00 | Coulombmeter | - | Кол-во: 1 | Купить | |
| Поз. 2 | LB11-400020-0A | Button harness | - | Кол-во: 1 | Купить | |
| Поз. 3 | LB06-400012-1D | Communication line | - | Кол-во: 1 | Купить | |
| Поз. 4 | LB30-400009-1F | Meter connecting line | - | Кол-во: 1 | Купить | |
| Поз. 5 | LB00-200060-00 | BMS assembly | - | Кол-во: 1 | Купить | |
| Поз. 6 | LB70-400014-00 | Battery cable assembly | - | Кол-во: 1 | Купить | |
| Поз. 7 | LB00-200005-00 | Contactor(48V ) | - | Кол-во: 1 | Купить | |
| Поз. 8 | LB00-200010-00 | Fuse 400A | - | Кол-во: 1 | Купить | |
| Поз. 9 | LB00-200042-00 | Sensor | - | Кол-во: 1 | Купить | |
| Поз. 10 | 302001000008 | Screw M4x25 | - | Кол-во: 2 | Купить | |
| Поз. 11 | 202800000001 | Screw M6×12 | - | Кол-во: 4 | Купить | |
| Поз. 12 | 202800000005 | Screw M4×16 | - | Кол-во: 8 | Купить | |
| Поз. 13 | 3112-600400-00 | Fuse 15A | - | Кол-во: 1 | Купить | |
| Поз. 14 | 0000-000126-00 | Screw M6×16 | - | Кол-во: 4 | Купить | |
| Поз. 15 | LB00-200058-00 | Base | - | Кол-во: 1 | Купить | |
| Поз. 16 | 3112-600400-00 | Fuse Holder | - | Кол-во: 1 | Купить | |
| Поз. 17 | LB11-400012-0A | Copper | - | Кол-во: 1 | Купить | |
| Поз. 18 | LB00-200238-00 | Remote diagnosis | Option,For China | Кол-во: 1 | Купить | |
| Поз. 18 | LB00-200262-00 | Remote diagnosis | Option,For Overseas | Кол-во: 1 | Купить | |
| Поз. 19 | LB00-200231-00 | Terminal Red | - | Кол-во: 2 | Купить | |
| Поз. 20 | LB00-200232-00 | Terminal Black | - | Кол-во: 2 | Купить | |
| Поз. 21 | LB30-400008-1H | Main Harness | - | Кол-во: 1 | Купить | |
| Поз. 22 | LB70-400018-00 | Battery cable assembly | - | Кол-во: 1 | Купить | |
| Поз. 23 | 301000000194 | Screw M6×16 | - | Кол-во: 24 | Купить | |
| Поз. 25 | LB23-400014-0A | Sensor harn | - | Кол-во: 1 | Купить | |
| Поз. 26 | LB23-400020-00 | Button Harness | - | Кол-во: 1 | Купить |
